Beschreibung der Karten und des Netzanschlusses

10
Jede Zentrale enthält eine Stromversorgungseinheit (SMPS) und eine Hauptkarte. Motorlinien- und Lüftungstasterkarten für
zusätzliche Motorlinien und Eingänge (z.B. Taster) sowie ein Feldbuskarte können bei Bedarf eingebaut werden.
Die Grösse der Stromversorgungseinheit bestimmt die Grösse der Zentrale und die Anzahl und/oder den Typen der Antriebe,
die an der Zentrale angeschlossen werden können. Siehe Tabelle mit Überblick der maximalen Anzahl der erlaubten Antriebe
pro Motorlinie / Zentrale (Abschnitt 3.2).
Die Grösse der Stromversorgung bestimmt auch den physikalischen Aufbau der Zentrale im Inneren des Gehäuses und damit
z.B. wo der Netzanschluss an dem Hauptmodul (WCA 3SP) angeschlossen wird.

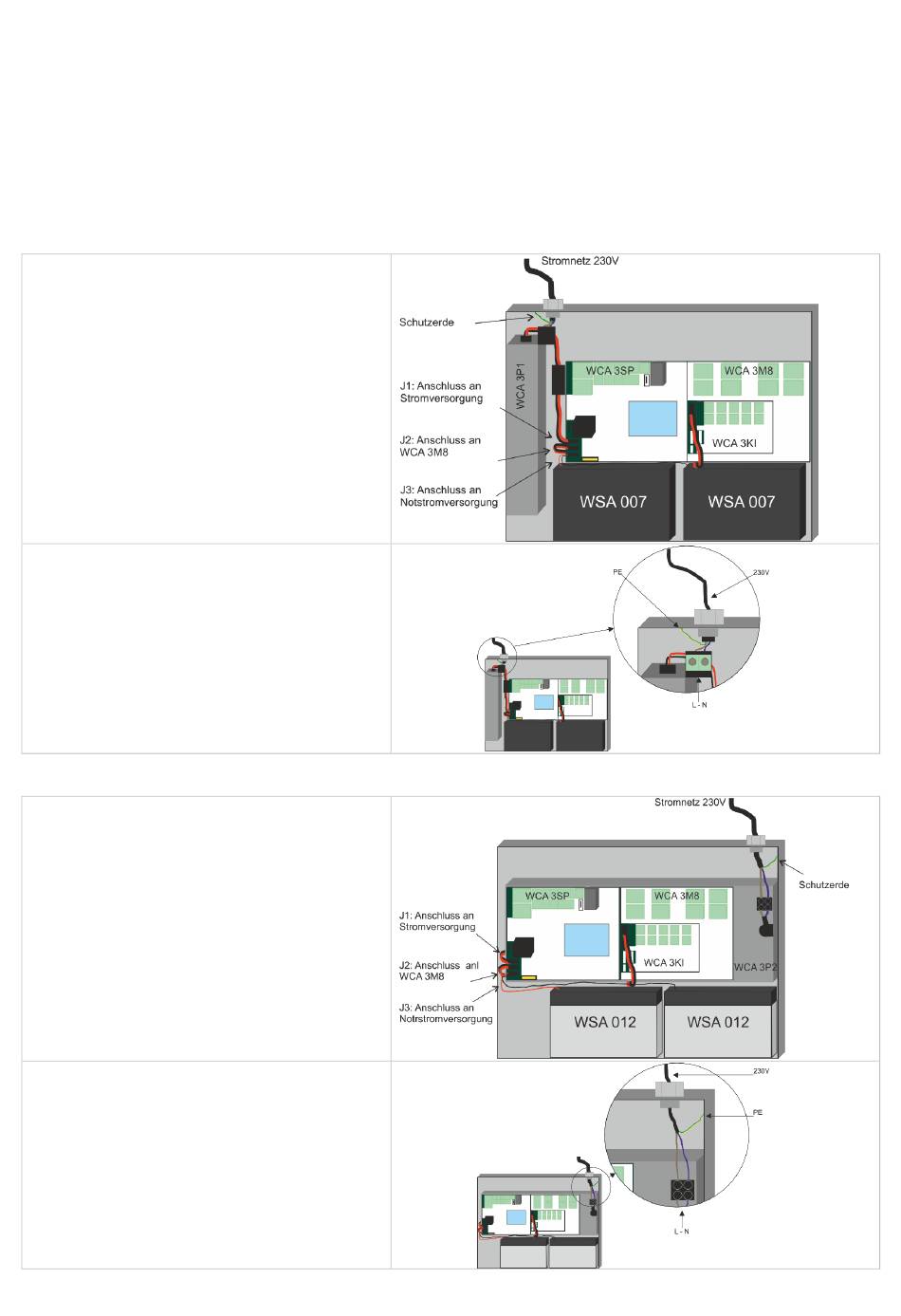

10.1

WSC 310 Netzanschluss und Stromversorgungseinheit (WCA 3P1)

WSC 310 – WCA 3P1
Mit 300W SMPS Einheit
Die Stromversorgung befindet sich auf der linken
Seite der Hauptkarte.
Die Kabelführung ist in der oberen linken Ecke der
Zentrale.
Die Zentrale muss durch einen Schutzleiter an der
Oberseite der Zentrale geerdet werden.
Anschluss ans Stromnetz.
10.2

WSC 320 Netzanschluss und Stromversorgungseinheit (WCA 3P2)

WSC 320 - WCA 3P2
Mit 600W SMPS Einheit
Die Stromversorgung befindet sich unterhalb der
Haupt- und Motorlinienkarte.
Die Kabeleinführung ist in der oberen rechten Ecke
der Zentrale.
Die Zentrale muss durch einen Schutzleiter auf der
oberen rechten Seite der Zentrale geerdet werden.
Anschluss ans Stromnetz.
