WindowMaster CompactSmoke WSC 320 Anleitung Seite 20

X3 / X4 Anschluss von Lüftungstastern.
Daten
3.1 Öffnen
3.2 Schliessen
3.3 GND / 0V
Mit dem ab Werk eingestellten Werten ist der Eingang:
„Aktiv" wenn der Kontaktwiderstand kleiner als 2kΩ ist.
„Inaktiv" wenn der Kontaktwiderstand größer als 3kΩ ist.
Der Eingang hat einen pull-up Strom von ca. 0,8mA. (Minimum 0,7mA, Maximum 1,4mA).

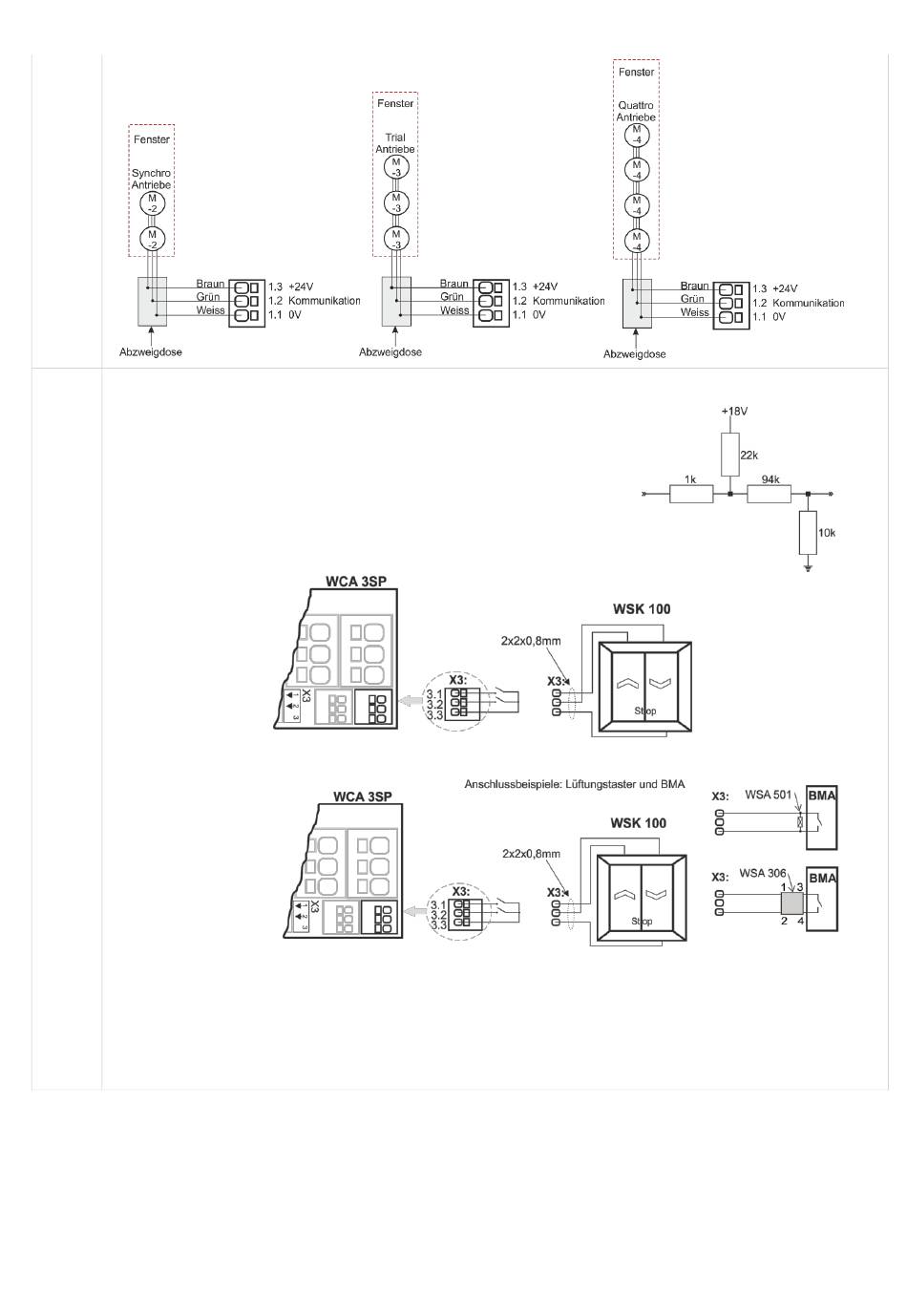

Anschlussbeispiele: Lüftungstaster an X3
X3 / X4 kann auch als konfigurierbare Eingänge verwendet werden.
Eingang 1
3.1 Eingang 1.1
3.2 Eingang 1.2
3.3 GND 1 / 0V
Eingang 2
4.1 Eingang 2.1
4.2 Eingang 2.2
4.3 GND 2 / 0V
BMA Anschluß ist mit der Leitungsüberwachung. Typ 1 bzw. Typ 2 ausgeführt:
Leitungsüberwachung Typ "1"
Typ "1" wird zusammen mit dem WSA 501
verwendet.
Dieser Typ von Leitungsüberwachung erkennt nur
eine Leitungsunterbrechung.
4.1 Öffnen
4.2 Schliessen
4.3 GND / 0V
Eingangsschaltung (vereinfacht)
Leitungsüberwachung Typ "2"
Typ "2" muss zusammen mit dem WSA 306
verwendet.
Dieser Typ erkennt eine Leitungsunterbrechung und
einen Kurzschluss, und ist deswegen der Sicherste.
20
