10.3

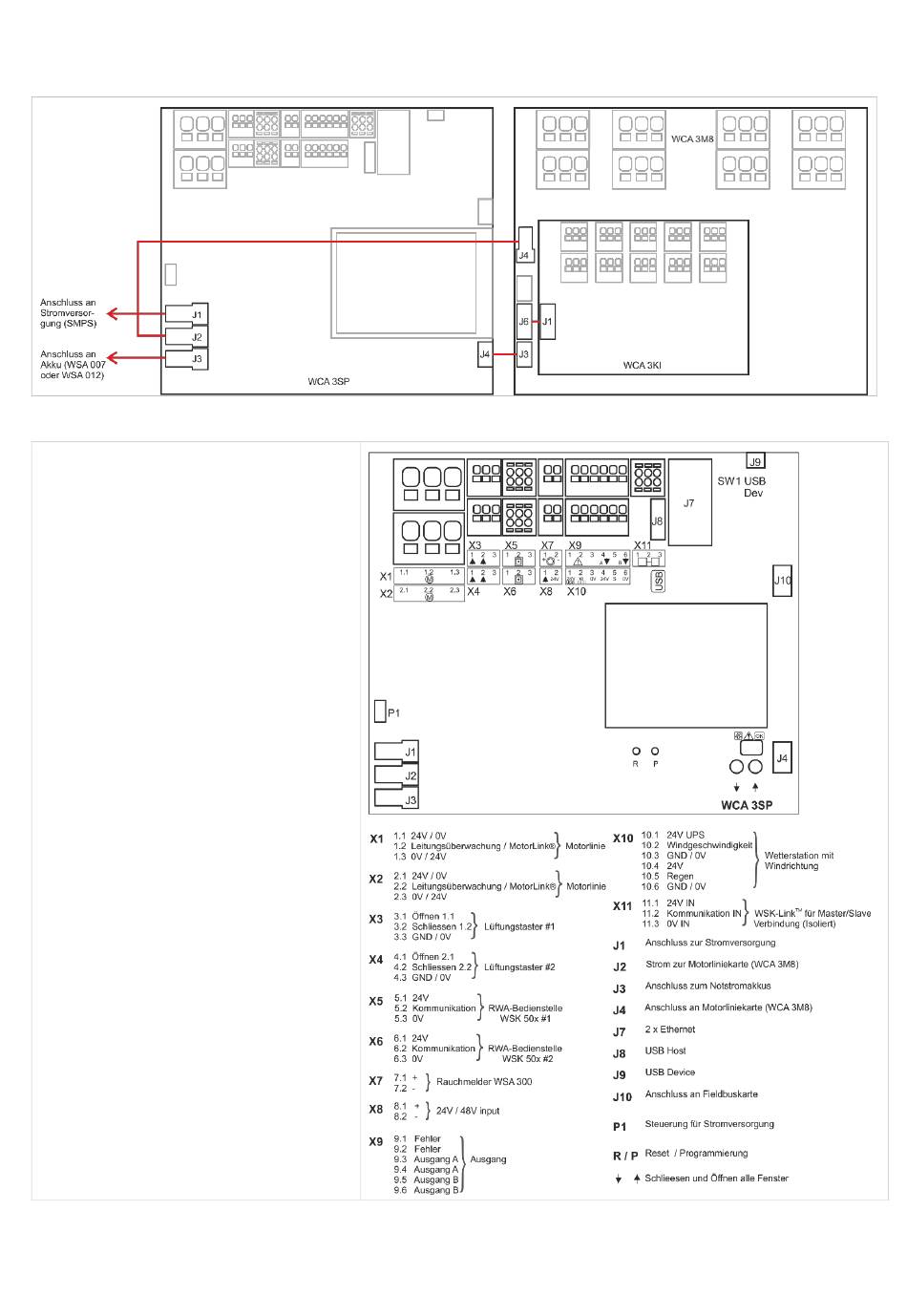

Verbindung zwischen den Karten

Unten sehen Sie einen Überblick, wie die unterschiedlichen Karten miteinander verbunden sind.
Hauptkarte WCA 3SP – Plus Version
10.4
Jede WCA 3SP enthält folgendes:
▪
2 Motorlinien für ±24V Standard oder
®
Motorlink Antriebe
▪
2 Eingänge für Lüftungstaster
▪
2 Eingänge für RWA-Bedienstellen
▪
1 Eingang für Rauchmelder
▪
1 Eingang für 24V/48V (BMZ-
Frankreich)
▪
Ausgang für Weiterleitung einer
Störungsmeldung
▪
Eingang für Wetterstation inkl.
Windrichtung (WLA 330 / 331 / 340 /
WOW 201 / 202)
▪
Eingang für Master / Slave Verbindung
(ISO line)
▪
Anschluss der Primärspannung
▪
Strom für Motorlinienkarte
▪
Verbindung zur Notsromsversorgung
▪
Verbindung zu der Motorlinienkarte
▪
2 Ethernetanschlüsse
▪
Anschluss für USB host und USB-
Geräte
▪
Anschluss für Feldbuskarten
▪
Touchbildschirm für Konfiguration,
Inbetriebnahme und Wartung
