Kabelplan für Anschlüsse an WSC 310 / 320 Plus Version
9

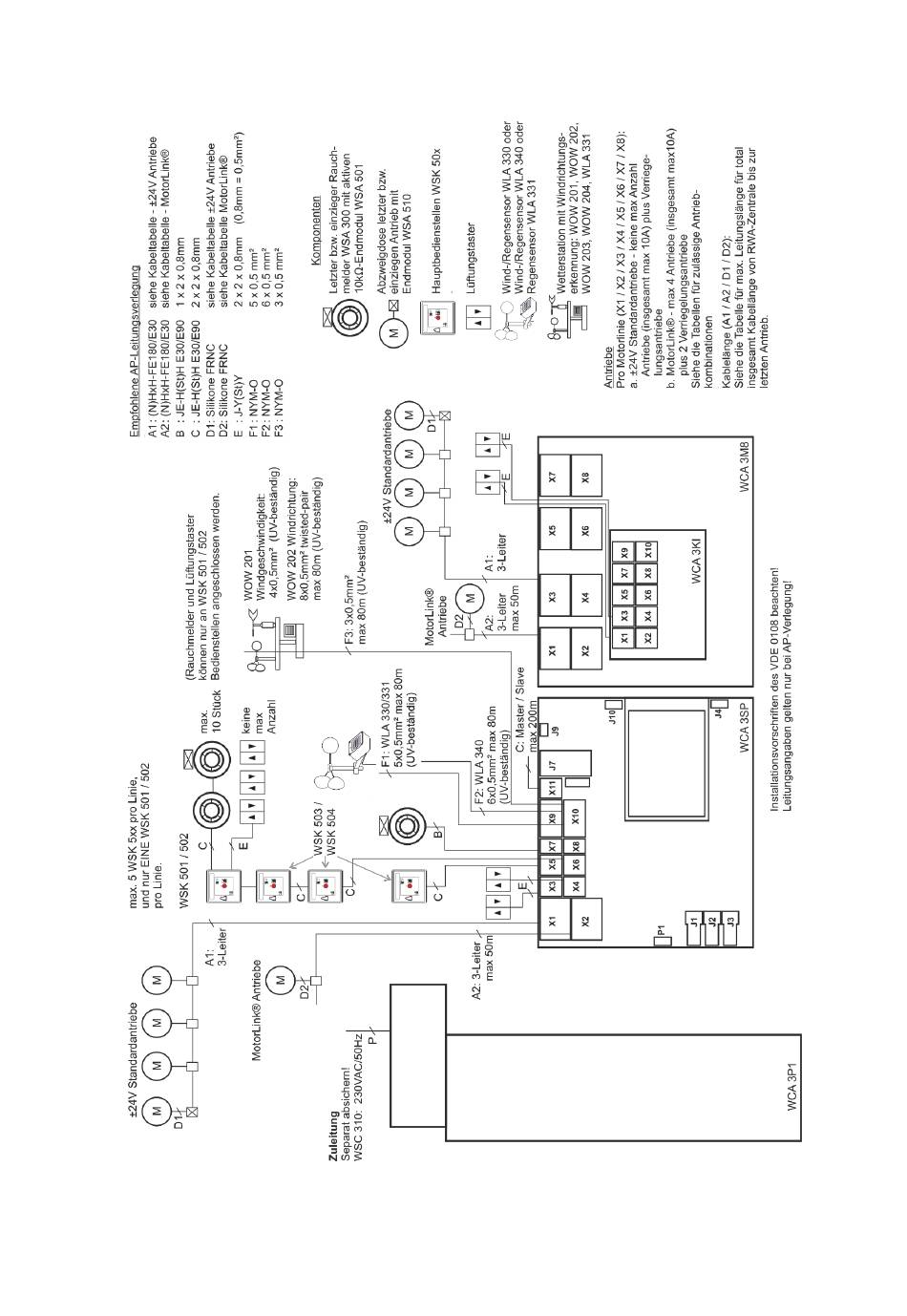

Der Plan oben zeigt eine WSC 310 Zentrale, in der die Stromversorgungseinheit auf der linken Seite der Zentrale eingebaut ist.
Hier befindet sich auch der Netzanschluss.
Bei der WSC 320 Zentral befindet sich die Stromversorgungseinheit unterhalb der Haupt-, Motorlinien- und Lüftungstasterkarte. Der
Netzanschluss befindet sich auf der oberen rechten Seite. Siehe Abschnitt 10.1 für Abbildung.
16
