OptiVend NG

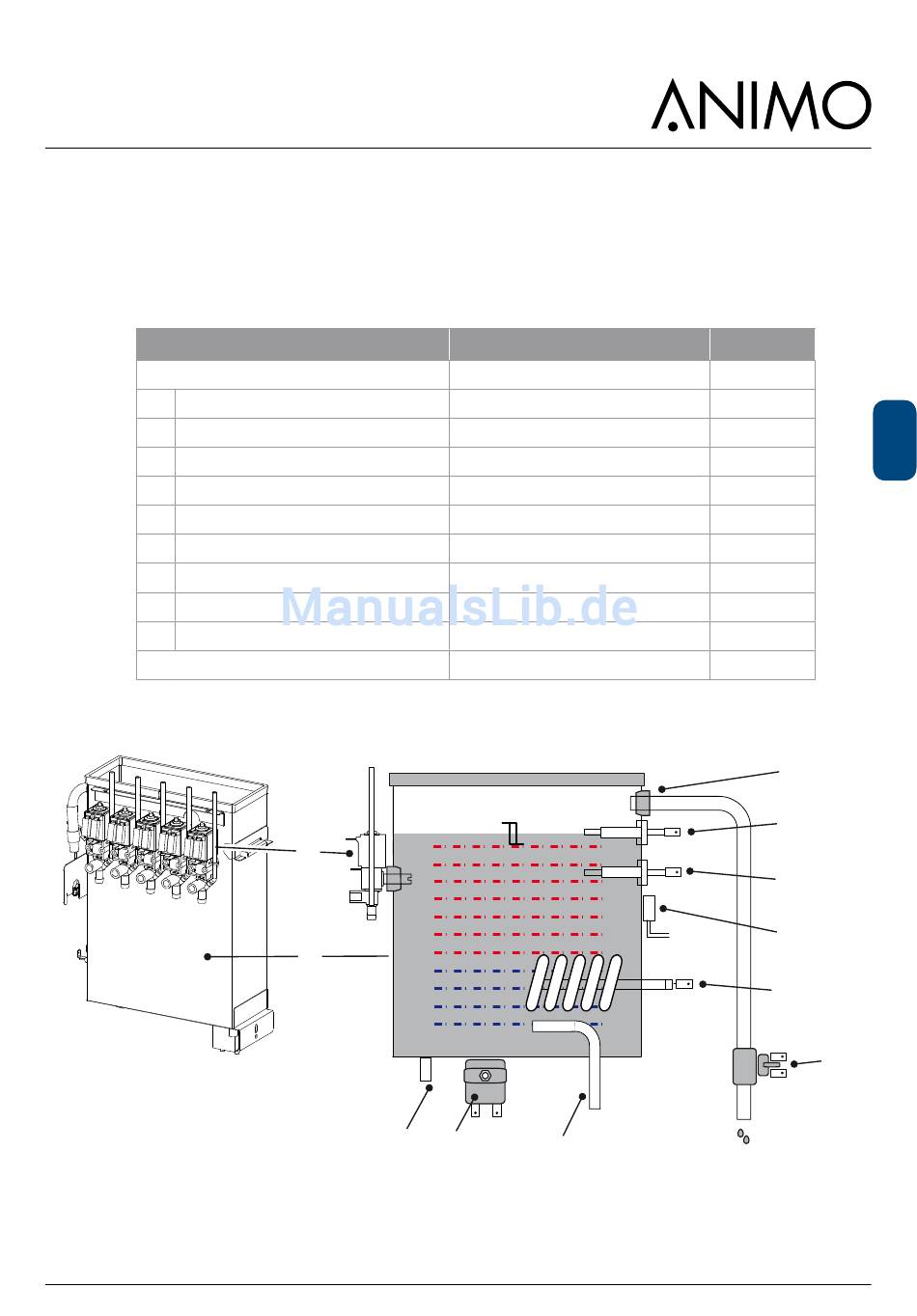

3.5 Boilersystem
Schalten Sie das Gerät mit dem EIN/AUS-Schalter ein. Das Display leuchtet auf. Das Magnetventil
([1.7] öffnet sich und das Heißwasserreservoir wird bis zur Maximumelektrode [1.2] gefüllt.
Die Heizung [1.5] schaltet ein wenn die Minimum Elektrode [1.3] unter Wasser liegt. Wenn der NTC-
Fühler [1.4] die eingestellte Temperatur misst, wird die Heizung [1.5] ausgeschaltet.
Wichtigste Bauteile
1. Boilersystem
1.1 Überlaufleitung
1.2 Maximum Niveau Elektrode
1.3 Minimum Niveau Elektrode
1.4 Temperatur Sensor NTC
1.5 Heizung
1.6 Dampf Thermostat
1.7 Wasserzufur
1.8 Trockenlaufsicherung
1.9 Boiler Abfluss
2. Dosierventil
2016/12 Rev. 2.0
Technische Daten
2,5 / 5,5 Liter
230V 3200W
230V 16A
1N~230V 16A / 3N~400V 16A
Siehe 3.5.1 Dosierventiele
2
1
1.9
1.8
1.7
27
Material
Edelstahl
Edelstahl
DE
Edelstahl
Edelstahl
Edelstahl
Edelstahl
1.1
1.2
1.3
1.4
1.5
1.6
