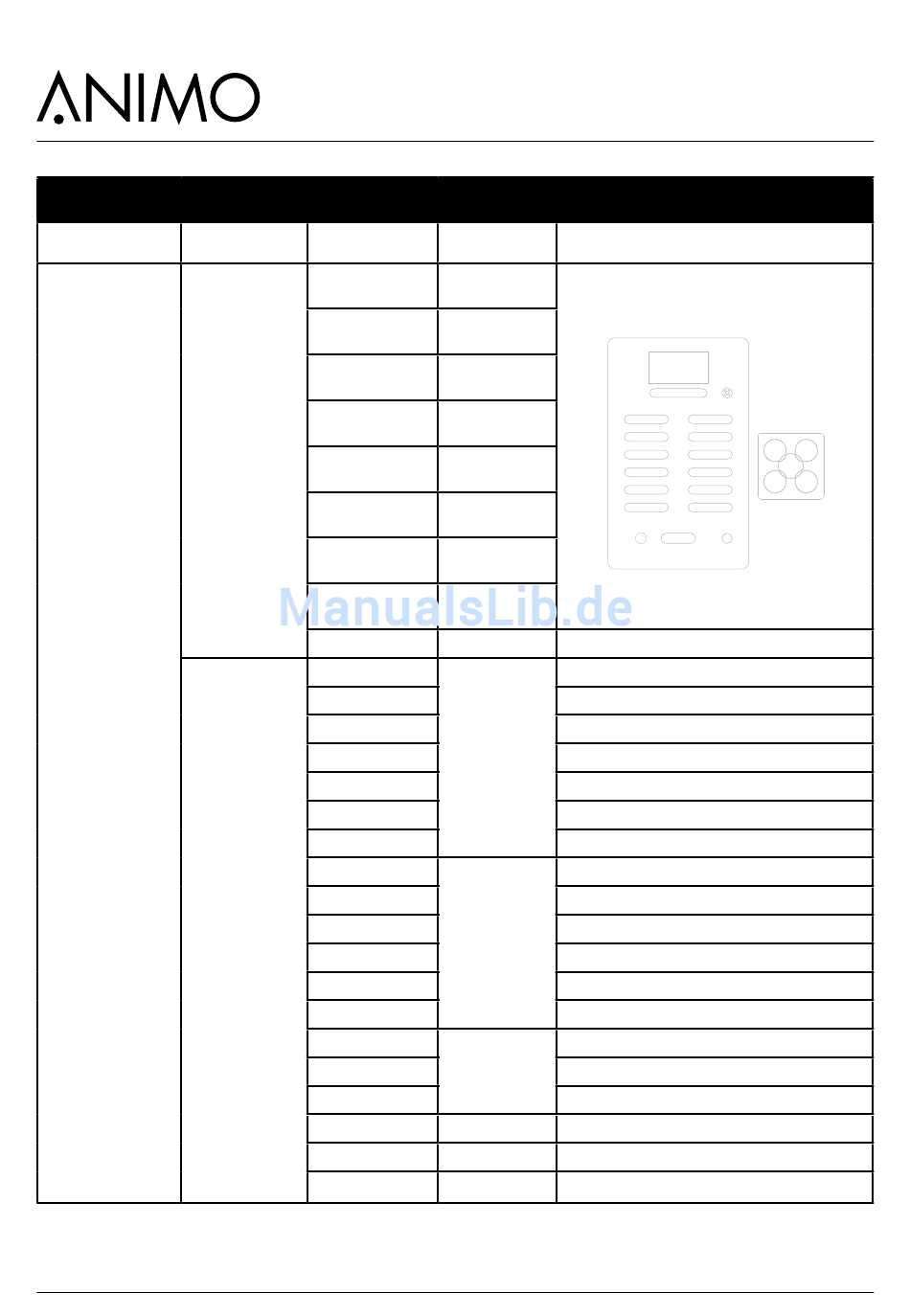

2.7 Hardware Test
Eingänge
Ausgänge
Testen durch
Drücken der
TEST Taste
# Während des
Test erscheint
Im Display der
Nominalstrom
(mA) .
Wenn der
Nominalstrom
über den in
der Software
eingestellten
Strom* hinaus
kommt wird
der bezügliche
Motorausgang
ausgeschaltet.
Punkt
Bereich
Eingänge
Boiler temp
High
Level sensors
Low
Drip tray sensor
Yes/no
Tastatur
Servicepanel
Tassen Sensor
ja - nein
links
Tassen Sensor
ja - nein
Mitte
Tassen Sensor
ja - nein
rechts
Jumper Position
ja - nein
KW1
DV1
DV2
DV3
600mA
DV4
DV5
DV6
IM1 #
IM2 #
IM3 #
600mA
IM4 #
IM5 #
IM6 #
MM1 #
MM2 #
2000mA
MM3 #
Ventilator
200mA
LED's
KW3
44
Beschreibung
Gibt den Status der betreffenden Sensoren/
Schalter
Yes/no
Yes/no
13 14 15
1
2
3
4
5
6
17
ja; Tassensensor aktiv
Einlassventil (Boiler)
DosierVentil 1 (Mixer 1)
DosierVentil 2 (Mixer 2)
DosierVentil 3 (Mixer 3)
DosierVentil 4 (Heißwasser)
DosierVentil 5 (Bypass)
DosierVentil 6 (nicht verwendet)
ZutatenMotor 1 (Behälter 1)
ZutatenMotor 2 (Behälter 2)
ZutatenMotor 3 (Behälter 3)
ZutatenMotor 4 (Behälter 4)
ZutatenMotor 5 (Behälter 5)
ZutatenMotor 6 (Behälter Behälter 6)
Mixer Motor 1
Mixer Motor 2
Mixer Motor 3
Ventilator
LED's
Einlassventil (Option Heiss & Kalt)
OptiVend NG
16
7
8
5
3
9
1
10
4
2
11
12
18
