OptiVend NG
3.5.1 Dosierventile [03250]
Bei einer Getränkeausgabe öffnet sich eines der Dosierventile [DV] und das Heißwasser wird zum
Brüher-oder Mixersystem geleitet. Die Strömungsgeschwindigkeit eines jeden Ventils ist mit einer
Regelschraube [2.5.3] auf dem Ventil eingestellt. Die Auslaufmenge wird durch die Öffnungszeit des
Ventils bestimmt. Wenn das Ventil schließt, wird die Ausgabe [2.5.2] belüftet [2.5.1], so dass der
Zulaufschlauch zum Brüher und Mixer immer vollständig entleert.

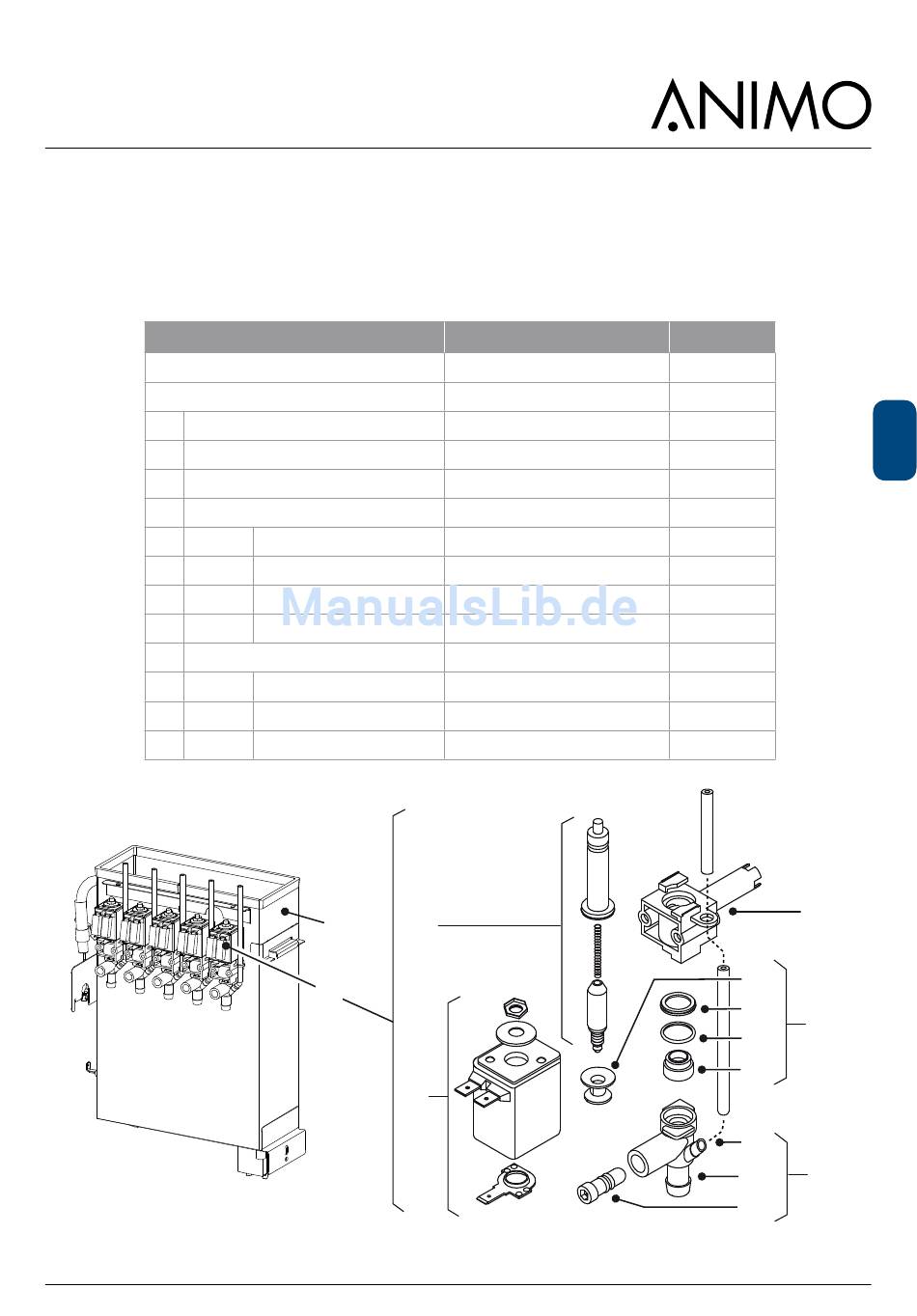

Wichtigste Bauteile
1. Boilersystem
2. Dosierventile
2.1 Spule
2.2 Kern
2.3 Haus (Einlass)
2.4 Dichtungsatz
2.5 Auslauf
2016/12 Rev. 2.0
2.4.1 Dichtung
2.4.2 Kunststoff Ring
2.4.3 O-ring
2.4.4 Kunststoff Sitz
2.5.1 Belüftung
2.5.2 Ausgang
2.5.3 Regelschraube
1
2.2
2
2.1
Technische Daten
2,5 / 5,5 Liter
Art. Nr. 03250
24Vdc
Art. Nr. 99673
Bajonettverbindung
Schlauch
zum Mixer
Siehe 3.5.3 Kalibrieren
29
Material
Edelstahl
PSU
VMQ
PVDF
VMQ
PVDF
PSU
VMQ
PSU
PSU
2.3
2.4.1
2.4.2
2.4
2.4.3
2.4.4
2.5.1
2.5.2
2.5
2.5.3
DE
