OptiVend NG
9.3 Stromversorgung

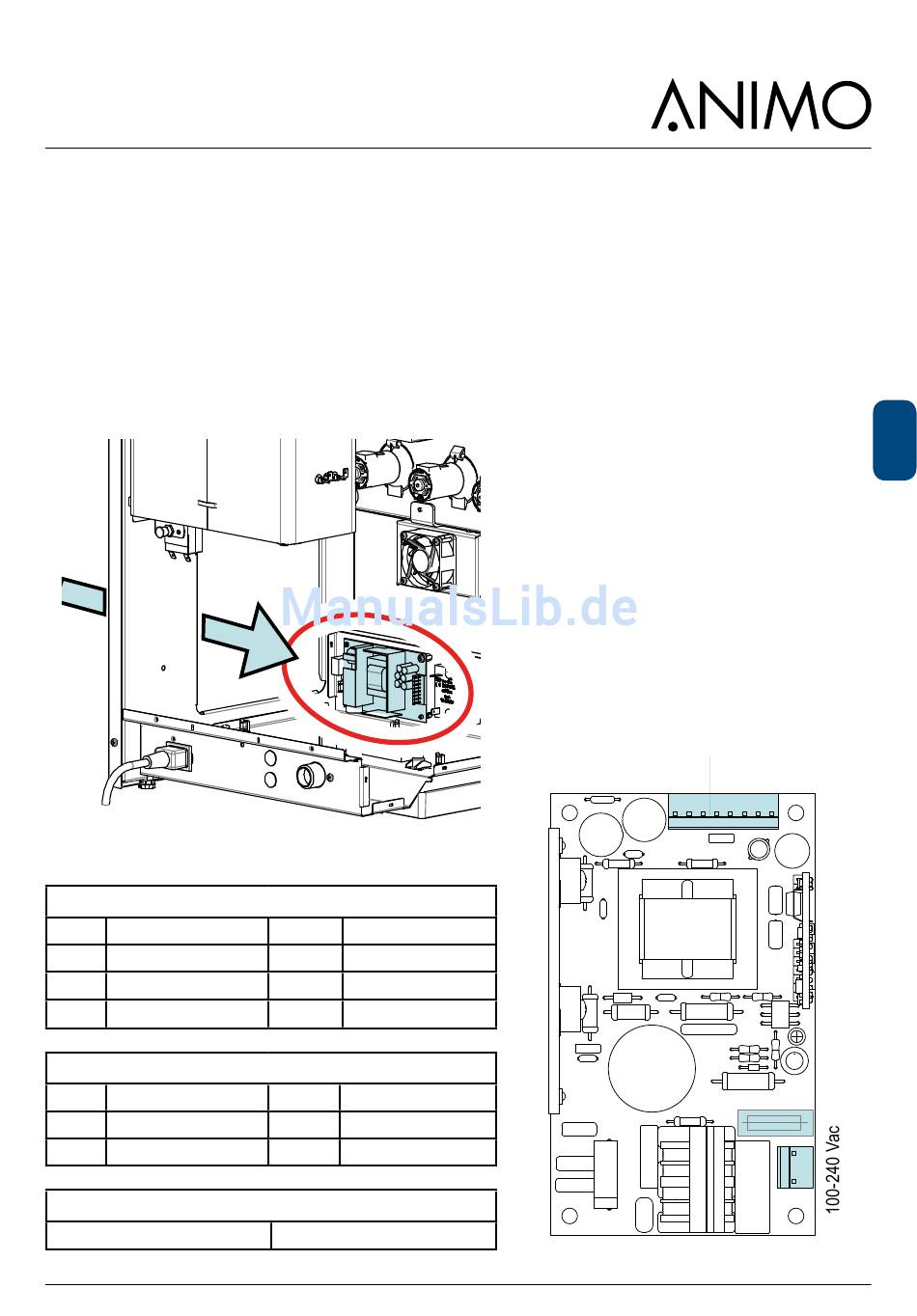

Die 24Vdc Stromversorgung [Art.Nr. 1004606]
besteht aus einer 24Vdc - 65W geschalteten
Stromversorgungseinheit und ist über die Rückwand
erreichbar und kann dort ausgebaut werden.
● Bei Überbelastung schaltet sich die
Stromversorgung automatisch aus. Ein Reset der
Stromversorgung erfolgt, indem Sie den
Hauptschalter ausschalten und dann wieder
einschalten.
9.3.1 Anschlüsse
Konnektor TB2
Pin
1-3
24Vdc +
4-7
24Vdc -
8
-
Konnektor TB1
100-240Vac
Pin
1
230Vac Null
3
230Vac Phase
Sicherung F1
4A langzam
2016/12 Rev. 2.0
24Vdc
Farbe
Bemerkungen
Rot
Schwarz
-
Farbe
Bemerkungen
Blau
Gelb
art.nr. 1004957
67
+24V GND
1
J2
F1
F4,0A T
J1
DE
