Inbetriebnahme
•
Einige Motoren sind möglicherweise nicht dazu in
der Lage, den Test vollständig durchzuführen.
Wählen Sie in diesem Fall [2] Reduz. Anpassung.
•
Wenn ein Ausgangsfilter an den Motor
angeschlossen ist, wählen Sie Reduz. Anpassung.
•
Bei Warn- und Alarmmeldungen siehe
Kapitel 7.4 Liste der Warnungen und Alarmmel-
dungen
•
Führen Sie dieses Verfahren bei kaltem Motor
durch, um das beste Ergebnis zu erzielen.
5 5
Ausführen einer AMA
1. Drücken Sie auf [Main Menu], um auf Parameter
zuzugreifen.
2. Blättern Sie zur Parametergruppe 1-** Last und
Motor und drücken Sie [OK].
3. Navigieren Sie zur Parametergruppe 1-2*
Motordaten und drücken Sie [OK].
4. Navigieren Sie zu 1-29 Autom. Motoranpassung
und drücken Sie auf [OK].
5. Wählen Sie [1] komplette AMA ermöglichen und
drücken Sie [OK].
6. Folgen Sie den Anweisungen auf dem Bildschirm.
7. Der Test wird automatisch durchgeführt und zeigt
an, wenn er beendet ist.
5.5 Motordrehrichtung prüfen
Prüfen Sie vor dem Betrieb des Frequenzumrichters die
Motordrehrichtung.
1. Drücken Sie [Hand on].
2. Lassen Sie den positiven Drehzahl-Sollwert
durch Drücken von [►] anzeigen.
3. Überprüfen Sie, ob die angezeigte Drehzahl
positiv ist.
Wenn 1-06 Clockwise Direction auf [0] Normal eingestellt ist
(Werkseinstellung: Rechtslauf):
4a. Vergewissern Sie sich, dass sich der Motor im
Rechtslauf dreht.
5a. Vergewissern Sie sich, dass der Richtungspfeil
des LCP Rechtslauf anzeigt.
Wenn 1-06 Clockwise Direction auf [1] Invers eingestellt ist
(Linkslauf):
4b. Vergewissern Sie sich, dass sich der Motor im
Linkslauf dreht.
5b. Vergewissern Sie sich, dass der Richtungspfeil
des LCP Linkslauf anzeigt.
30
Produkthandbuch
Danfoss A/S © Version 2014-02-27 Alle Rechte vorbehalten.
5.6 Überprüfung der Drehrichtung des
Drehgebers
HINWEIS
Siehe Optionshandbuch, wenn Sie einen optionalen
Drehgeber verwenden.
Überprüfen Sie die Drehrichtung des Drehgebers nur,
wenn Geberrückführung verwendet wird. Überprüfen Sie
die Drehrichtung des Drehgebers in der Werkseinstellung
Regelung ohne Rückführung.
1. Vergewissern Sie sich, dass der Drehgeberan-
schluss Abbildung 5.5 entspricht:

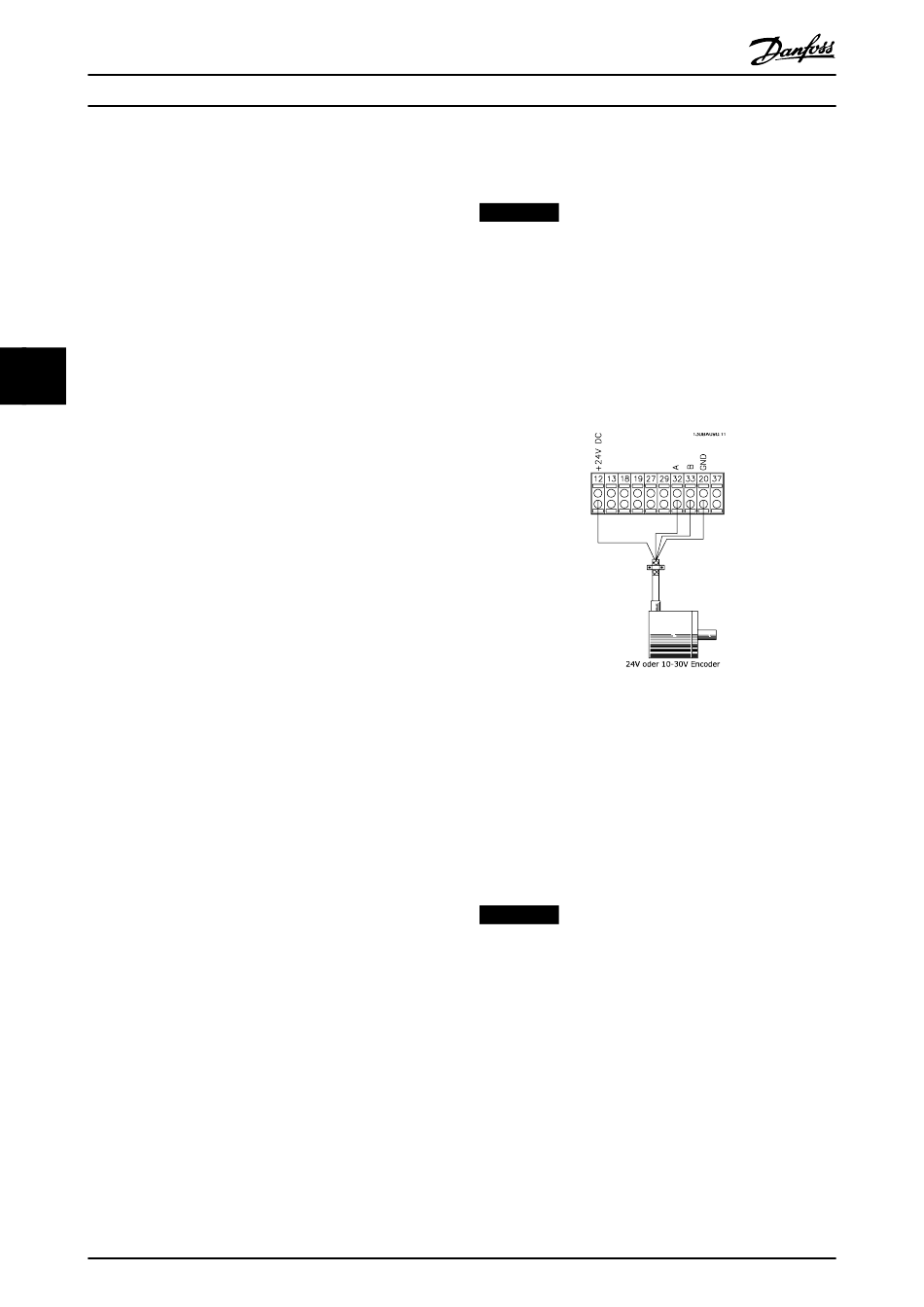

Abbildung 5.5 Anschlussplan
2. Geben Sie den Anschluss für den Drehzahl-PID-
Istwert in 7-00 Drehgeberrückführung ein.
3. Drücken Sie [Hand on].
4. Drücken Sie [►] zur Anzeige des positiven
Drehzahl-Sollwerts (1-06 Clockwise Direction auf [0]
Normal).
5. Überprüfen Sie in 16-57 Feedback [RPM], ob der
Istwert positiv ist.
HINWEIS
Wenn der Istwert negativ ist, ist der Drehgeber falsch
angeschlossen!
