Mechanische Installation

3 Mechanische Installation

3.1 Auspacken

3 3

3.1.1 Mitgelieferte Teile

Die mitgelieferten Teile können je nach Produktkonfigu-
ration unterschiedlich sein.
•
Überprüfen Sie, dass die mitgelieferten Teile und
die Informationen auf dem Typenschild mit der
Bestellbestätigung übereinstimmen.
•
Überprüfen Sie die Verpackung und den Frequen-
zumrichter per Sichtprüfung auf Beschädigungen,
die eine unsachgemäße Handhabung beim
Versand verursacht hat. Erheben Sie ggf.
gegenüber der Spedition Anspruch auf Schadens-
ersatz. Behalten Sie beschädigte Teile bis zur
Klärung ein.
VLT
1
T/C: FC-102P3K0T4Z55H1UGCXXXSXXXXAXBXCXXXXDX
2
P/N: 131U3930
3
3.0kW(400V) / 4.0HP(460V)
4
IN: 3x380-480V 50/60Hz 6.5/5.7A
5
OUT: 3x0-Vin 0-590Hz 7.2/6.3A
6
Type 12 / IP55 Tamb.45 C/113 F
* 1 3 1 U 3 9 3 0 0 1 0 1 0 2 G 2 9 0 *
9
1 Typencode
2 Bestellnummer
3 Nennleistung
Eingangsspannung, Frequenz und Strom (bei niedrigen/
4
hohen Spannungen)
Ausgangsspannung, Frequenz und Strom (bei geringen/
5
hohen Spannungen)
6 Baugröße und Schutzart
7 Maximale Umgebungstemperatur
8 Zertifizierungen
9 Entladezeit (Warnung)
10 Seriennummer

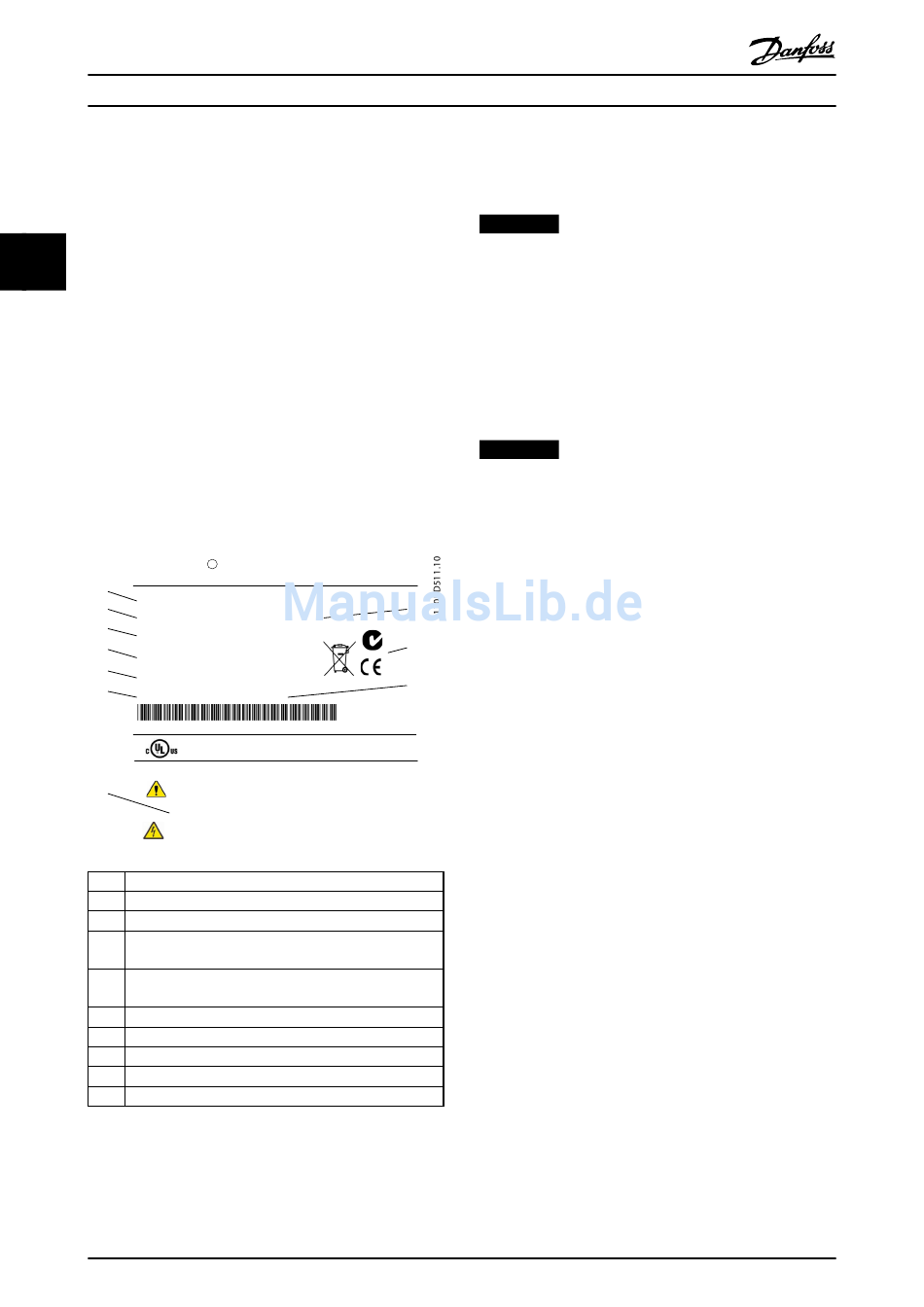

Abbildung 3.1 Produkttypenschild (Beispiel)
10
R
HVAC Drive
www.danfoss.com
S/N: 010102G290
o o
MADE IN DENMARK
Listed 76X1 E134261 Ind. Contr. Eq.
CAUTION:
See manual for special condition/mains fuse
`
voir manual de conditions speclales/fusibles
WARNING:
Stored charge, wait 4 min.
`
Charge residuelle, attendez 4 min.
Danfoss A/S © Ver. 07/2014 Alle Rechte vorbehalten.
Produkthandbuch
HINWEIS
Entfernen Sie nicht das Typenschild vom Frequenzum-
richter (Garantieverlust).
3.1.2 Lagerung
Stellen Sie sicher, dass die Lagerungsanforderungen erfüllt
sind. Siehe Kapitel 8.4 Umgebungsbedingungen für detail-
lierte Informationen.

3.2 Installationsumgebungen

HINWEIS
Stellen Sie in Umgebungen mit Aerosol-Flüssigkeiten,
Partikeln oder korrosionsfördernden Gasen sicher, dass
die Schutzart der Geräte der Installationsumgebung
entspricht. Eine Nichterfüllung der Anforderungen von
bestimmten Umgebungsbedingungen kann zu einer
Reduzierung der Lebensdauer des Frequenzumrichters
führen. Stellen Sie sicher, dass alle Anforderungen
hinsichtlich Luftfeuchtigkeit, Temperatur und Höhenlage
10
erfüllt werden.
8
Vibrationen und Erschütterungen
Der Frequenzumrichter entspricht den Anforderungen für
7
Geräte zur Wandmontage, sowie bei Montage an Maschi-
nengestellen oder in Schaltschränken.
Detaillierte Angaben zu Umgebungsbedingungen finden
Sie unter Kapitel 8.4 Umgebungsbedingungen.
