Mechanische Installation

3 Mechanische Installation

3.1 Auspacken

3 3

3.1.1 Gelieferte Teile

Die mitgelieferten Teile sind je nach Produktkonfiguration
unterschiedlich.
•
Überprüfen Sie, dass die mitgelieferten Teile und
die Informationen auf dem Typenschild mit der
Bestellbestätigung übereinstimmen.
•
Überprüfen Sie die Verpackung und den Frequen-
zumrichter per Sichtprüfung auf Beschädigungen,
die eine unsachgemäße Handhabung beim
Versand verursacht hat. Erheben Sie ggf.
gegenüber der Spedition Anspruch auf Schadens-
ersatz. Behalten Sie beschädigte Teile bis zur
Klärung ein.
VLT
1
T/C: FC-302PK37T2E20H1BGXXXXSXXXXA6BKC4XXXD0
2
P/N: 131X3537
4
0.37kW/ 0.50HP
5
IN: 3x200-240V 50/60Hz 2.2A
6
OUT: 3x0-Vin 0-590Hz 2.4A
7
CHASSIS/ IP20 Tamb.50 C/122 F
* 1 3 1 X 3 5 3 7 0 1 0 1 2 2 G 4 3 0 *
10
1 Typencode
2 Artikelnummer
3 Seriennummer
4 Nennleistung
Eingangsspannung, -frequenz und -strom (bei niedrigen/
5
hohen Spannungen)
Ausgangsspannung, -frequenz und -strom (bei niedrigen/
6
hohen Spannungen)
7 Baugröße und Schutzart
8 Maximale Umgebungstemperatur
9 Zertifizierungen
10 Entladezeit (Warnung)

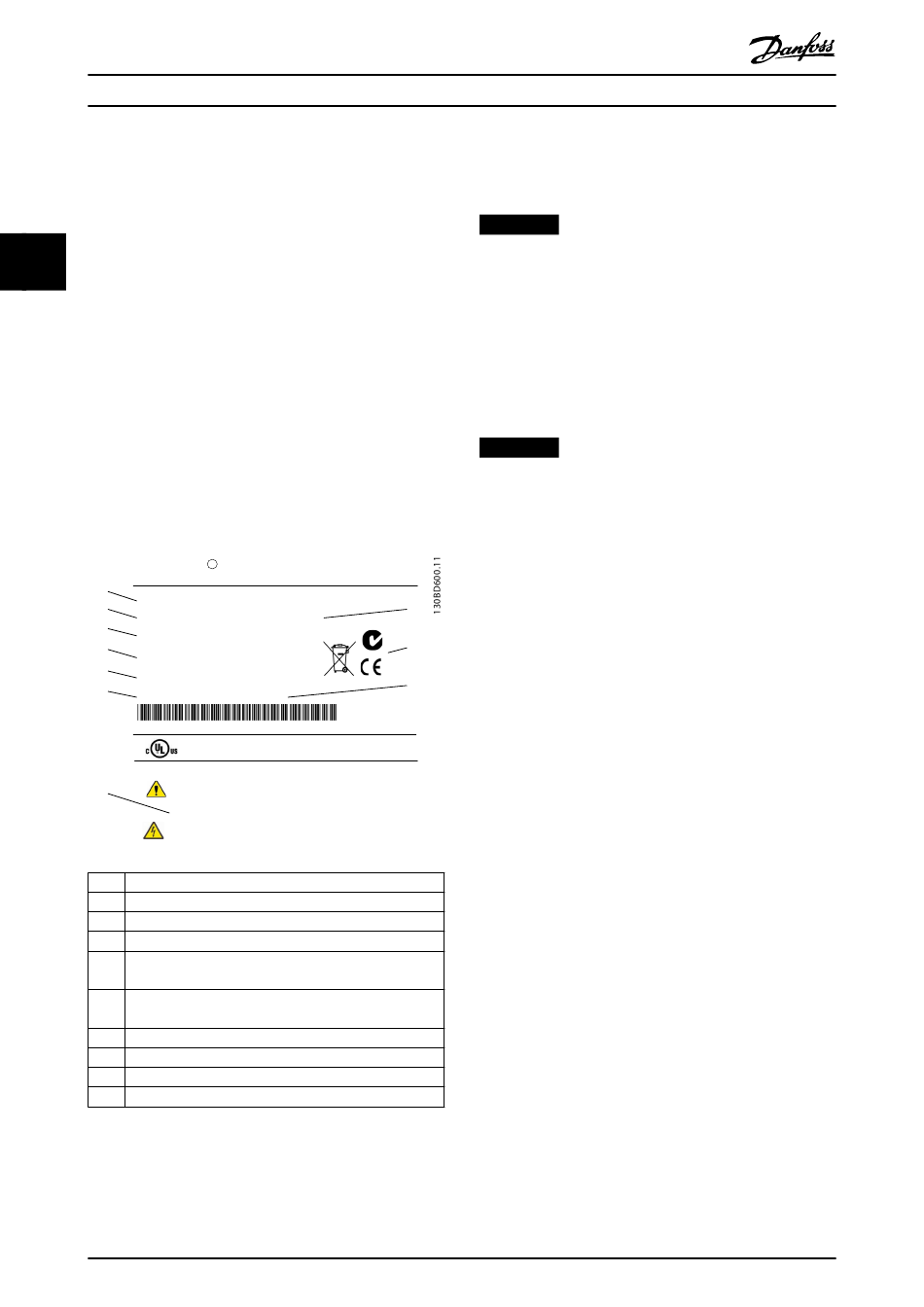

Abbildung 3.1 Produkttypenschild (Beispiel)
8
R
Automation Drive
www.danfoss.com
S/N: 010122G430
o o
MADE IN DENMARK
Listed 76X1 E134261 Ind. Contr. Eq.
CAUTION:
See manual for special condition/mains fuse
`
voir manual de conditions speclales/fusibles
WARNING:
Stored charge, wait 4 min.
`
Charge residuelle, attendez 4 min.
Danfoss A/S © 04/2017 Alle Rechte vorbehalten.
®
VLT AutomationDrive FC 301/302
HINWEIS
Entfernen Sie das Typenschild nicht vom Frequenzum-
richter (Verlust des Garantieanspruchs).
3.1.2 Lagerung
Stellen Sie sicher, dass die Lageranforderungen erfüllt sind.
Weitere Informationen hierzu finden Sie unter
Kapitel 8.4 Umgebungsbedingungen.

3.2 Installationsumgebungen

HINWEIS
In Umgebungen, in denen Aerosol-Flüssigkeiten, Partikel
oder korrosive Gase in der Luft enthalten sind, müssen
Sie sicherstellen, dass die IP-Schutzart der Geräte der
Installationsumgebung entspricht. Eine Nichterfüllung
der Anforderungen von bestimmten Umgebungsbedin-
gungen kann zu einer Reduzierung der Lebensdauer des
Frequenzumrichters führen. Stellen Sie sicher, dass alle
Anforderungen hinsichtlich Luftfeuchtigkeit, Temperatur
3
und Höhenlage erfüllt werden.
9
Vibrationen und Erschütterungen
Der Frequenzumrichter entspricht den Anforderungen für
8
Geräte zur Wandmontage sowie bei Montage an Maschi-
nengestellen oder in Schaltschränken.
Detaillierte Angaben zu Umgebungsbedingungen finden
Sie unter Kapitel 8.4 Umgebungsbedingungen.
