Mechanische Installation

3 Mechanische Installation

3.1 Auspacken

3 3

3.1.1 Gelieferte Teile

Die gelieferten Teile variieren je nach Produktkonfiguration.
•
Stellen Sie sicher, dass die gelieferten Teile und
die Angaben auf dem Typenschild mit der
Auftragsbestätigung übereinstimmen.
•
Prüfen Sie Verpackung und Frequenzumrichter
optisch auf Schäden durch unsachgemäße
Handhabung beim Versand. Machen Sie
Beanstandungen direkt beim Spediteur geltend.
Bewahren Sie beschädigte Teile zur Klärung auf.
VLT
1
T/C: FC-302PK37T2E20H1BGXXXXSXXXXA6BKC4XXXD0
2
P/N: 131X3537
4
0.37kW/ 0.50HP
5
IN: 3x200-240V 50/60Hz 2.2A
6
OUT: 3x0-Vin 0-590Hz 2.4A
7
CHASSIS/ IP20 Tamb.50 C/122 F
* 1 3 1 X 3 5 3 7 0 1 0 1 2 2 G 4 3 0 *
10
1 Typencode
2 Artikelnummer
3 Seriennummer
4 Nennleistung
Eingangsspannung, Frequenz und Strom (bei niedrigen/
5
hohen Spannungen)
Ausgangsspannung, Frequenz und Strom (bei niedrigen/
6
hohen Spannungen)
7 Gehäusegröße und Schutzart
8 Maximale Umgebungstemperatur
9 Zertifizierungen
10 Entladezeit (Warnung)

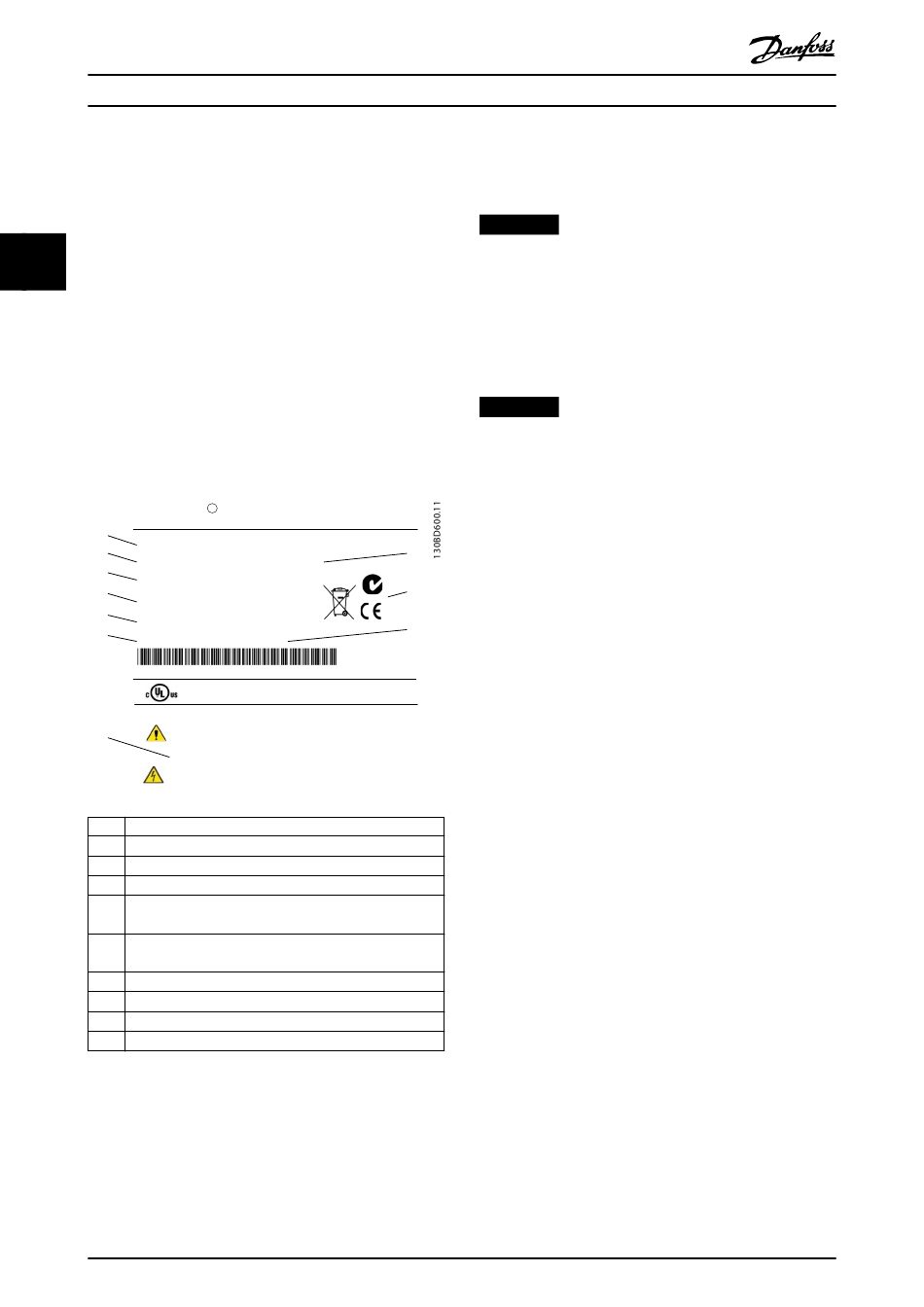

Abbildung 3.1 Produkttypenschild (Beispiel)
8
R
Automation Drive
www.danfoss.com
S/N: 010122G430
o o
MADE IN DENMARK
Listed 76X1 E134261 Ind. Contr. Eq.
CAUTION:
See manual for special condition/mains fuse
`
Voir manual de conditions speclales/fusibles
WARNING:
Stored charge, wait 4 min.
`
Charge residuelle, attendez 4 min.
Danfoss A/S © 05/2018 Alle Rechte vorbehalten.
®
VLT AutomationDrive FC 301/302
HINWEIS
Nehmen Sie nicht das Typenschild vom Frequenzum-
richter ab (Verlust des Garantieanspruchs).
Stellen Sie sicher, dass die Lageranforderungen erfüllt sind.
Weitere Informationen finden Sie unter
Kapitel 8.4 Umgebungsbedingungen.

3.2 Installationsumgebungen

HINWEIS
In Umgebungen, in denen Aerosol-Flüssigkeiten, Partikel
oder korrosive Gase in der Luft enthalten sind, müssen
Sie sicherstellen, dass die IP-Schutzart der Geräte der
Installationsumgebung entspricht. Eine Nichterfüllung
der Anforderungen von bestimmten Umgebungsbedin-
gungen kann zu einer Reduzierung der Lebensdauer des
Frequenzumrichters führen. Stellen Sie sicher, dass alle
3
Anforderungen hinsichtlich Luftfeuchtigkeit, Temperatur
und Höhenlage erfüllt werden.
9
Vibrationen und Erschütterungen
8
Der Frequenzumrichter entspricht den Anforderungen für
Geräte zur Wandmontage sowie bei Montage an Maschi-
nengestellen oder in Schaltschränken.
Detaillierte Angaben zu Umgebungsbedingungen finden
Sie unter Kapitel 8.4 Umgebungsbedingungen.
