7
WEITERE FUNKTIONEN
■ Informationen zur Fernsteuer-(CI-V-)Buchse (Fortsetzung)

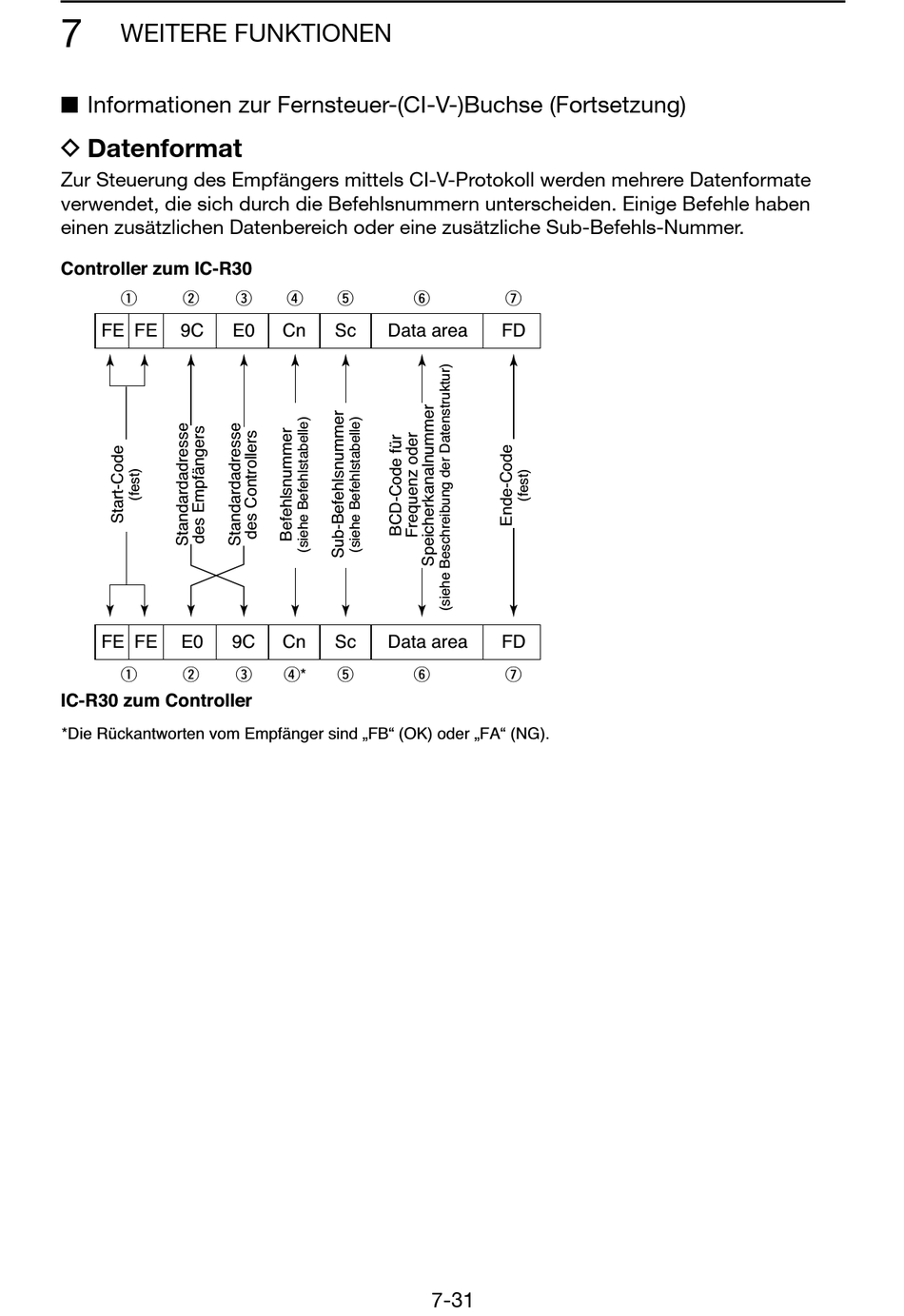

D Datenformat

Zur Steuerung des Empfängers mittels CI-V-Protokoll werden mehrere Datenformate
verwendet, die sich durch die Befehlsnummern unterscheiden. Einige Befehle haben
einen zusätzlichen Datenbereich oder eine zusätzliche Sub-Befehls-Nummer.
Controller zum IC-R30
q w
FE FE 9C
FE FE E0
q w
IC-R30 zum Controller
*Die Rückantworten vom Empfänger sind „FB" (OK) oder „FA" (NG).
e r t
E0 Cn Sc Data area
9C Cn Sc Data area
e r* t
y u
FD
FD
y u
7-31
