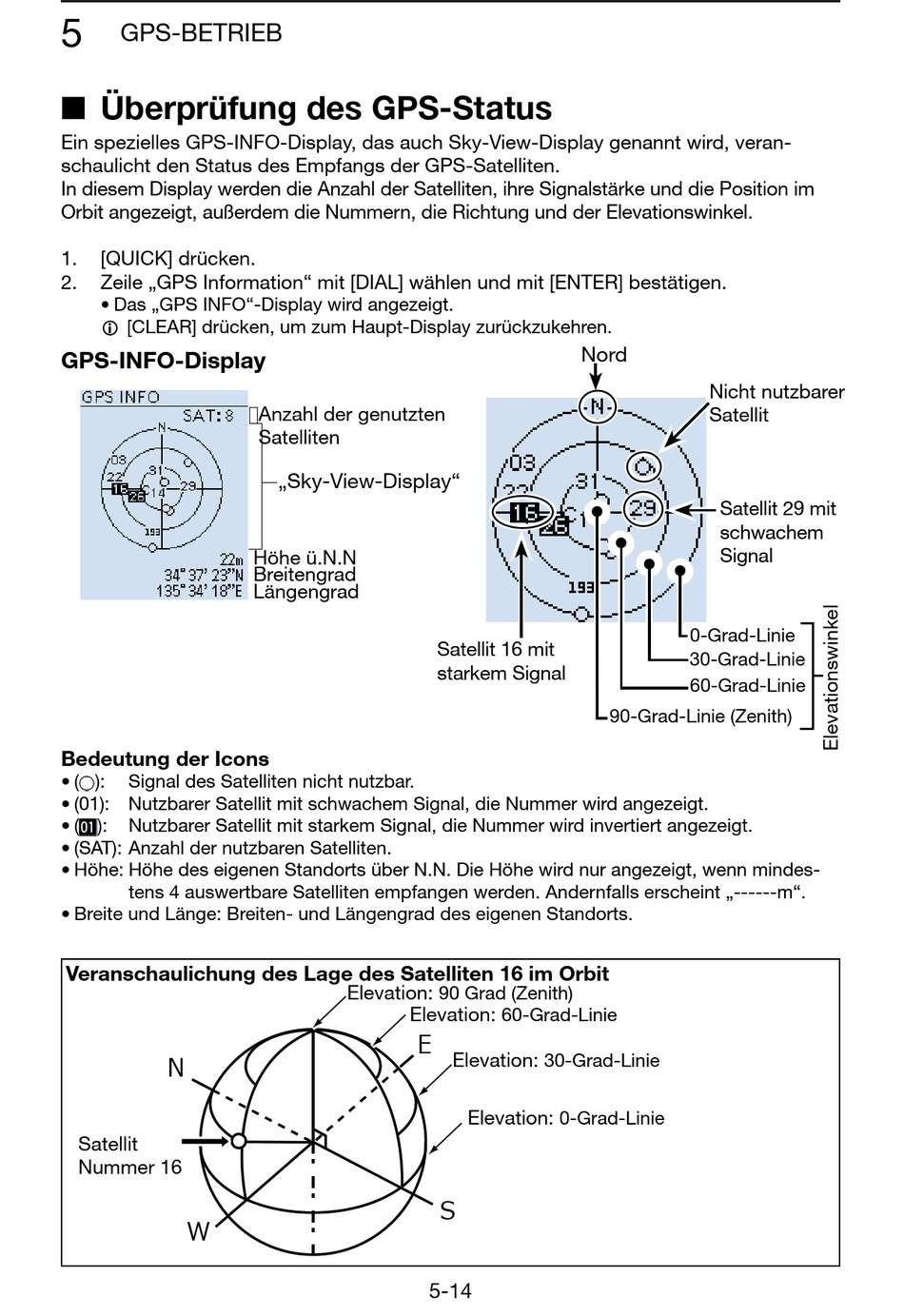

Überprüfung Des Gps-Status - Icom IC-R30 Bedienungsanleitung

5
GPS-BETRIEB
■ Überprüfung des GPS-Status
Ein spezielles GPS-INFO-Display, das auch Sky-View-Display genannt wird, veran-
schaulicht den Status des Empfangs der GPS-Satelliten.
In diesem Display werden die Anzahl der Satelliten, ihre Signalstärke und die Position im
Orbit angezeigt, außerdem die Nummern, die Richtung und der Elevationswinkel.
1. [QUICK] drücken.
2. Zeile „GPS Information" mit [DIAL] wählen und mit [ENTER] bestätigen.
• Das „GPS INFO"-Display wird angezeigt.
L [CLEAR] drücken, um zum Haupt-Display zurückzukehren.
GPS-INFO-Display
Bedeutung der Icons
• ( ): Signal des Satelliten nicht nutzbar.
• (01): Nutzbarer Satellit mit schwachem Signal, die Nummer wird angezeigt.
• ( ): Nutzbarer Satellit mit starkem Signal, die Nummer wird invertiert angezeigt.
• (SAT): Anzahl der nutzbaren Satelliten.
• Höhe: Höhe des eigenen Standorts über N.N. Die Höhe wird nur angezeigt, wenn mindes-
tens 4 auswertbare Satelliten empfangen werden. Andernfalls erscheint „------m".
• Breite und Länge: Breiten- und Längengrad des eigenen Standorts.
Veranschaulichung des Lage des Satelliten 16 im Orbit
N
Satellit
Nummer 16
W
 A nzahl der genutzten
Satelliten
„Sky-View-Display"
→Höhe ü.N.N
→Breitengrad
→Längengrad
Elevation:
Elevation:
E
Nord
Satellit 16 mit
starkem Signal
90 Grad (Zenith)
60-Grad-Linie
Elevation:
30-Grad-Linie
Elevation:
0-Grad-Linie
S
5-14
Nicht nutzbarer
Satellit
Satellit 29 mit
schwachem
Signal
0-Grad-Linie
30-Grad-Linie
60-Grad-Linie
90-Grad-Linie (Zenith)
