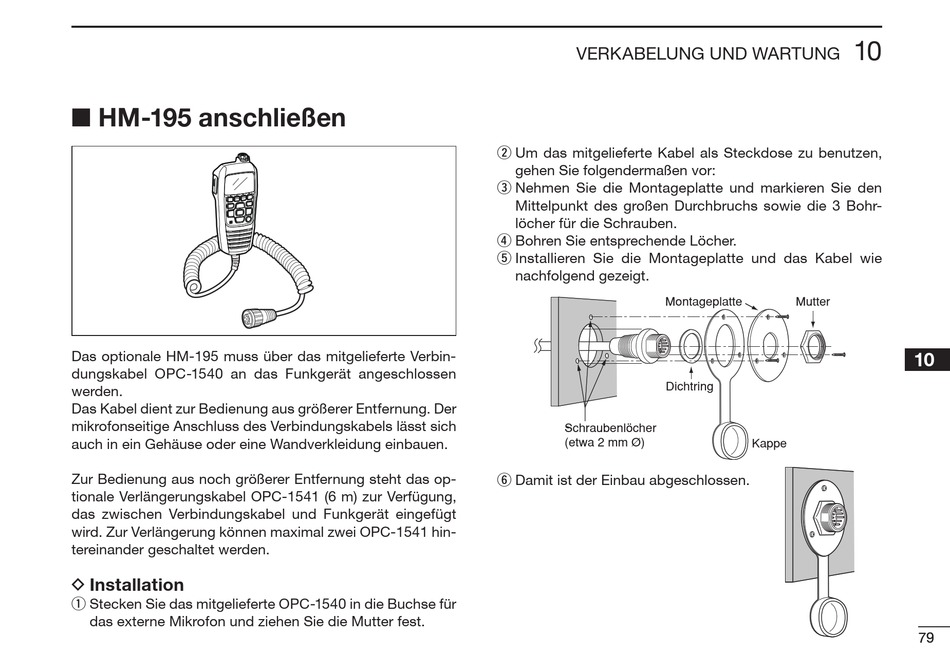

■ HM-195 anschließen
Das optionale HM-195 muss über das mitgelieferte Verbin-
dungskabel OPC-1540 an das Funkgerät angeschlossen
werden.
Das Kabel dient zur Bedienung aus größerer Entfernung. Der
mikrofonseitige Anschluss des Verbindungskabels lässt sich
auch in ein Ge häu se oder eine Wandverkleidung einbauen.
Zur Bedienung aus noch größerer Entfernung steht das op-
tionale Verlängerungskabel OPC-1541 (6 m) zur Verfügung,
das zwischen Verbindungskabel und Funkgerät eingefügt
wird. Zur Verlängerung können maximal zwei OPC-1541 hin-
tereinander geschaltet werden.
D Installation
q Stecken Sie das mitgelieferte OPC-1540 in die Buchse für
das externe Mikrofon und ziehen Sie die Mutter fest.
VERKABELUNG UND WARTUNG
w Um das mitgelieferte Kabel als Steckdose zu benutzen,
gehen Sie folgendermaßen vor:
e Nehmen Sie die Montageplatte und markieren Sie den
Mittelpunkt des großen Durchbruchs sowie die 3 Bohr-
löcher für die Schrauben.
r Bohren Sie entsprechende Löcher.
t Installieren Sie die Montageplatte und das Kabel wie
nachfolgend gezeigt.
Montageplatte
Dichtring
Schraubenlöcher
(etwa 2 mm Ø)
y Damit ist der Einbau abgeschlossen.
10
1
2
3
4
5
6
7
8
Mutter
9
10
11
12
13
Kappe
14
15
16
79
