Optionales Lautsprechermikrofon; Hm-165-Beschreibung; Anschließen - Icom IC-M35 Bedienungsanleitung

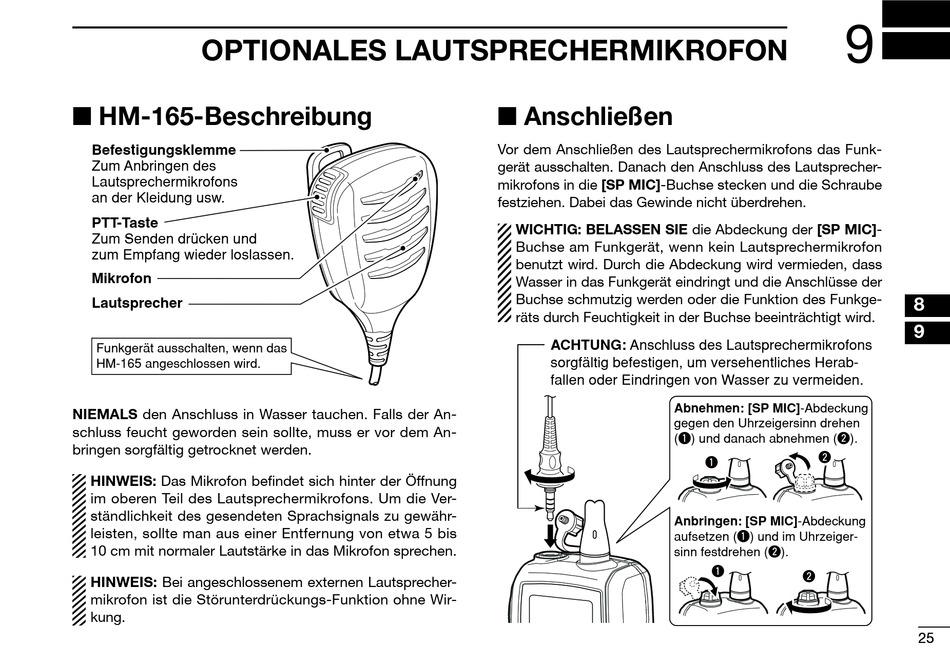

OPTIONALES LAUTSPRECHERMIKROFON

■ HM-165-Beschreibung

Befestigungsklemme
Zum Anbringen des
Lautsprechermikrofons
an der Kleidung usw.
PTT-Taste
Zum Senden drücken und
zum Empfang wieder loslassen.
Mikrofon
Lautsprecher
Funkgerät ausschalten, wenn das
HM-165 angeschlossen wird.
NIEMALS den Anschluss in Wasser tauchen. Falls der An-
schluss feucht geworden sein sollte, muss er vor dem An-
brin gen sorgfältig getrocknet werden.
HINWEIS: Das Mikrofon befindet sich hinter der Öffnung
im oberen Teil des Lautsprechermikrofons. Um die Ver-
ständ lichkeit des gesendeten Sprachsignals zu gewähr-
leisten, sollte man aus einer Entfernung von etwa 5 bis
10 cm mit normaler Lautstärke in das Mikrofon sprechen.
HINWEIS: Bei angeschlossenem externen Lautsprecher-
mikrofon ist die Störunterdrückungs-Funktion ohne Wir-
kung.
■ Anschließen
Vor dem Anschließen des Lautsprechermikrofons das Funk -
gerät ausschalten. Danach den Anschluss des Lautspre cher -
mikrofons in die [SP MIC]-Buchse stecken und die Schraube
festziehen. Dabei das Gewinde nicht überdrehen.
WICHTIG: BELASSEN SIE die Abdeckung der [SP MIC]-
Buchse am Funkgerät, wenn kein Lautsprechermikrofon
benutzt wird. Durch die Abdeckung wird vermieden, dass
Wasser in das Funkgerät eindringt und die Anschlüsse der
Buchse schmutzig werden oder die Funktion des Funkge-
räts durch Feuchtigkeit in der Buch se beeinträchtigt wird.
ACHTUNG: Anschluss des Lautsprechermikrofons
sorgfältig befestigen, um versehentliches Herab-
fallen oder Eindringen von Wasser zu vermeiden.
Abnehmen: [SP MIC]-Abdeckung
gegen den Uhrzeigersinn drehen
(q) und danach abnehmen (w).
Anbringen: [SP MIC]-Abdeckung
aufsetzen (q) und im Uhrzeiger-
sinn festdrehen (w).
9
