2
GERÄTEBESCHREIBUNG

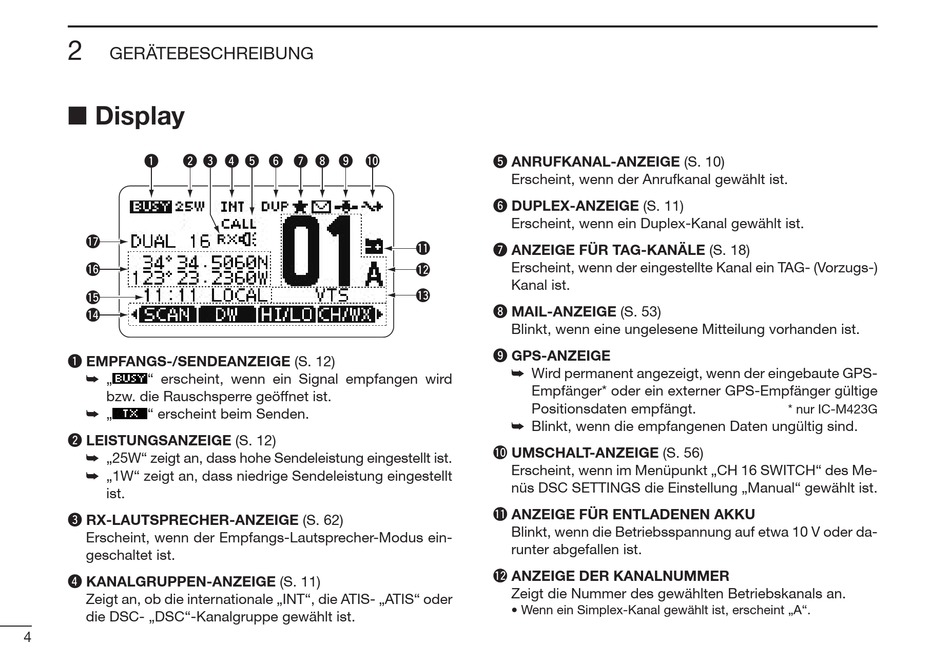

■ Display

q w
!7
!6
!5
!4
q EMPFANGS-/SENDEANZEIGE (S. 12)
➥ „ " erscheint, wenn ein Signal empfangen wird
bzw. die Rauschsperre geöffnet ist.
➥ „ " erscheint beim Senden.
w LEISTUNGSANZEIGE (S. 12)
➥ „25W" zeigt an, dass hohe Sendeleistung eingestellt ist.
➥ „1W" zeigt an, dass niedrige Sendeleistung eingestellt
ist.
e RX-LAUTSPRECHER-ANZEIGE (S. 62)
Erscheint, wenn der Empfangs-Lautsprecher-Modus ein-
geschaltet ist.
r KANALGRUPPEN-ANZEIGE (S. 11)
Zeigt an, ob die internationale „INT", die ATIS- „ATIS" oder
die DSC- „DSC"-Kanalgruppe gewählt ist.
4
e r t y u i o !0
t ANRUFKANAL-ANZEIGE (S. 10)
Erscheint, wenn der Anrufkanal gewählt ist.
y DUPLEX-ANZEIGE (S. 11)
Erscheint, wenn ein Duplex-Kanal gewählt ist.
!1 u ANZEIGE FÜR TAG-KANÄLE (S. 18)
Erscheint, wenn der eingestellte Kanal ein TAG- (Vorzugs-)
!2
Kanal ist.
!3
i MAIL-ANZEIGE (S. 53)
Blinkt, wenn eine ungelesene Mitteilung vorhanden ist.
o GPS-ANZEIGE
➥ Wird permanent angezeigt, wenn der eingebaute GPS-
Empfänger* oder ein externer GPS-Empfänger gültige
Positionsdaten empfängt.
➥ Blinkt, wenn die empfangenen Daten ungültig sind.
!0 UMSCHALT-ANZEIGE (S. 56)
Erscheint, wenn im Menüpunkt „CH 16 SWITCH" des Me-
nüs DSC SETTINGS die Einstellung „Manual" gewählt ist.
!1 ANZEIGE FÜR ENTLADENEN AKKU
Blinkt, wenn die Betriebsspannung auf etwa 10 V oder da-
runter abgefallen ist.
!2 ANZEIGE DER KANALNUMMER
Zeigt die Nummer des gewählten Betriebskanals an.
• Wenn ein Simplex-Kanal gewählt ist, erscheint „A".
* nur IC-M423G
