12

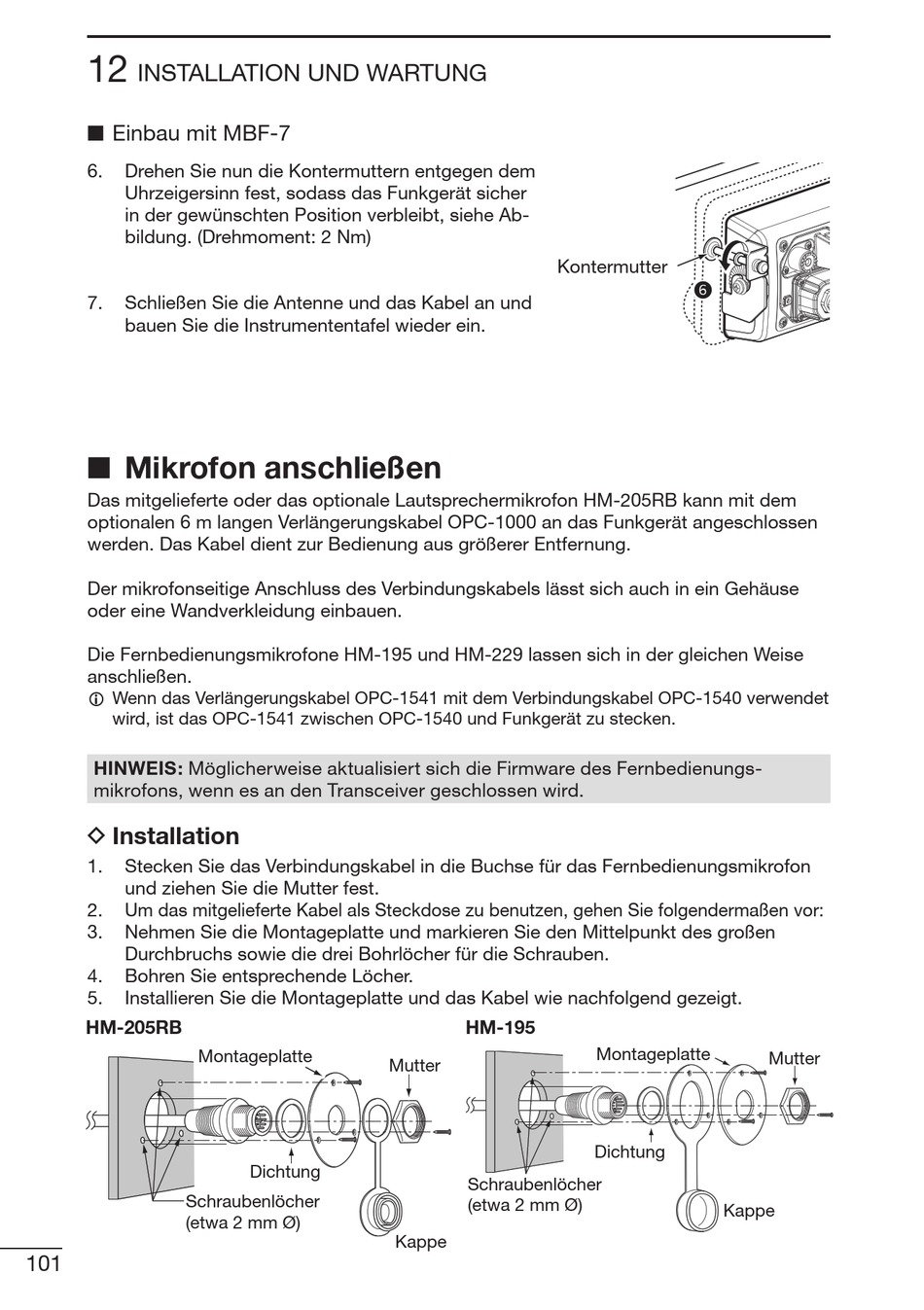

INSTALLATION UND WARTUNG
I Einbau mit MBF-7
6. Drehen Sie nun die Kontermuttern entgegen dem
Uhrzeigersinn fest, sodass das Funkgerät sicher
in der gewünschten Position verbleibt, siehe Ab-
bildung. (Drehmoment: 2 Nm)
7. Schließen Sie die Antenne und das Kabel an und
bauen Sie die Instrumententafel wieder ein.
I Mikrofon anschließen
Das mitgelieferte oder das optionale Lautsprechermikrofon HM-205RB kann mit dem
optionalen 6 m langen Verlängerungskabel OPC-1000 an das Funkgerät angeschlossen
werden. Das Kabel dient zur Bedienung aus größerer Entfernung.
Der mikrofonseitige Anschluss des Verbindungskabels lässt sich auch in ein Gehäuse
oder eine Wandverkleidung einbauen.
Die Fernbedienungsmikrofone HM-195 und HM-229 lassen sich in der gleichen Weise
anschließen.
L Wenn das Verlängerungskabel OPC-1541 mit dem Verbindungskabel OPC-1540 verwendet
wird, ist das OPC-1541 zwischen OPC-1540 und Funkgerät zu stecken.
HINWEIS: Möglicherweise aktualisiert sich die Firmware des Fernbedienungs-
mikrofons, wenn es an den Transceiver geschlossen wird.
D Installation
1. Stecken Sie das Verbindungskabel in die Buchse für das Fernbedienungsmikrofon
und ziehen Sie die Mutter fest.
2. Um das mitgelieferte Kabel als Steckdose zu benutzen, gehen Sie folgendermaßen vor:
3. Nehmen Sie die Montageplatte und markieren Sie den Mittelpunkt des großen
Durchbruchs sowie die drei Bohrlöcher für die Schrauben.
4. Bohren Sie entsprechende Löcher.
5. Installieren Sie die Montageplatte und das Kabel wie nachfolgend gezeigt.
HM-205RB
Montageplatte
Schraubenlöcher
(etwa 2 mm Ø)
101
Mutter
Dichtung
Kappe
Locking nut
Kontermutter
End bolt
HM-195
Montageplatte
Dichtung
Schraubenlöcher
(etwa 2 mm Ø)
6
Mutter
Kappe
