COMBICONTROL
3.
Ein-/Ausgangsmodul
Kontroll-LED's leuchten, wenn
Ein- oder Ausgang gesetzt ist
+ Spannungseingänge (UM)
- Spannungseingänge (UM)
+ Spannungseingänge (UM)

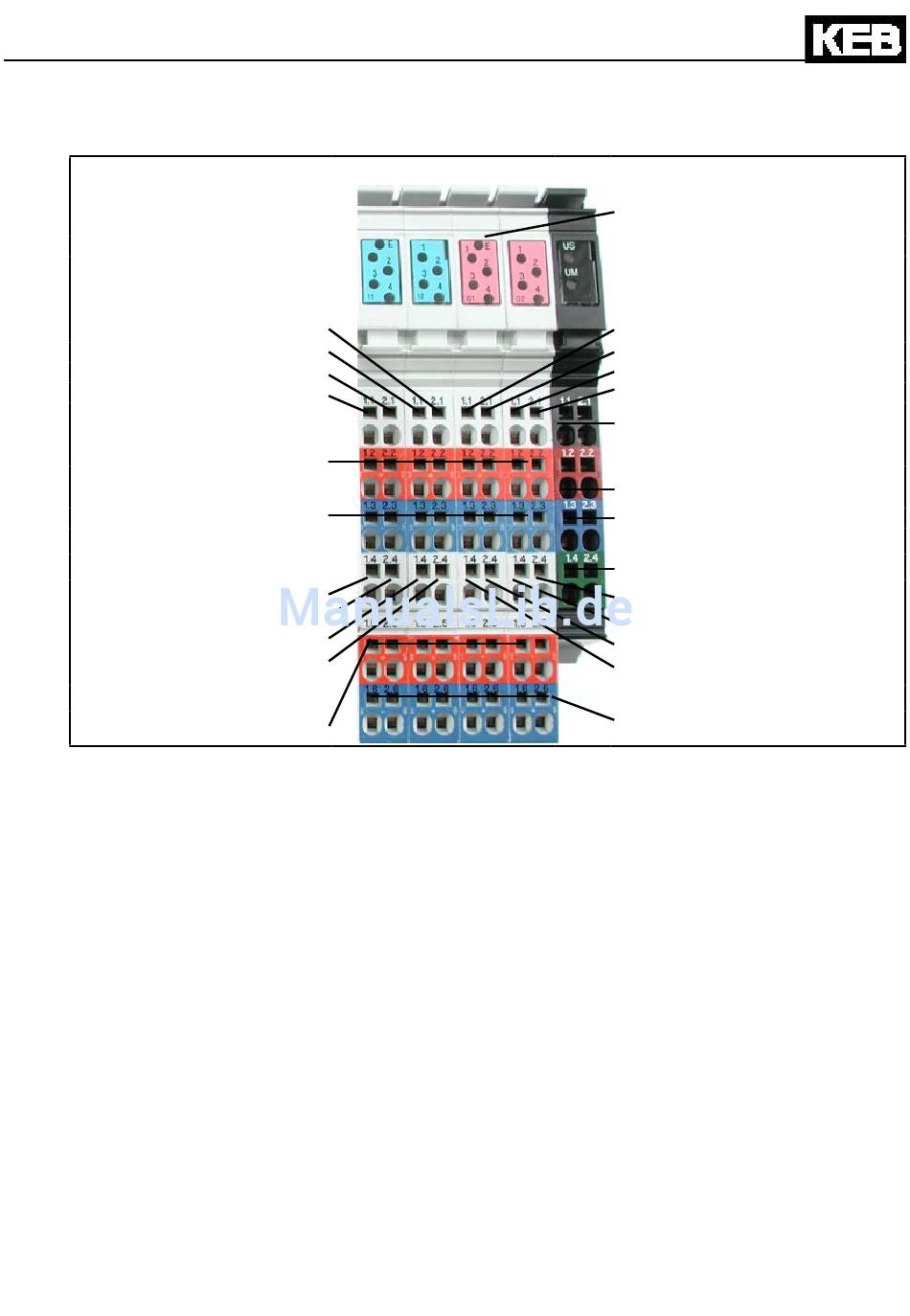

Bild 3:
Anschlussklemmen des Ein- /Ausgangsmodules
Das Ein-/Ausgangsmodul bietet Platz für fünf Klemmblöcke. Einer ist für die Spannungsver-
sorgung der Steuerung fest belegt. Die digitalen Ein-/Ausgänge sind von der Versorgungs-
spannung potentialfrei.
X2A X2B X2C X2D X2U
Digitaleingang 5
Digitaleingang 4
Digitaleingang 1
Digitaleingang 0
Digitaleingang 2
Digitaleingang 3
Digitaleingang 6
Digitaleingang 7
Überlastanzeige der Ausgänge
Kontroll-LED's für
Spannung US (Steuerung)
Spannung UM (Ein-/Ausgänge)
Digitalausgang 0
Digitalausgang 1
Digitalausgang 4
Digitalausgang 5
+ Spannungseingang (US)
für Steuerung
+ Spannungseingang (UM)
für Ein-/Ausgänge
- Spannungseingang (UM)
- Spannungseingang (US)
Digitalausgang 7
Digitalausgang 6
Digitalausgang 3
Digitalausgang 2
- Spannungseingänge (UM)
D - 11
