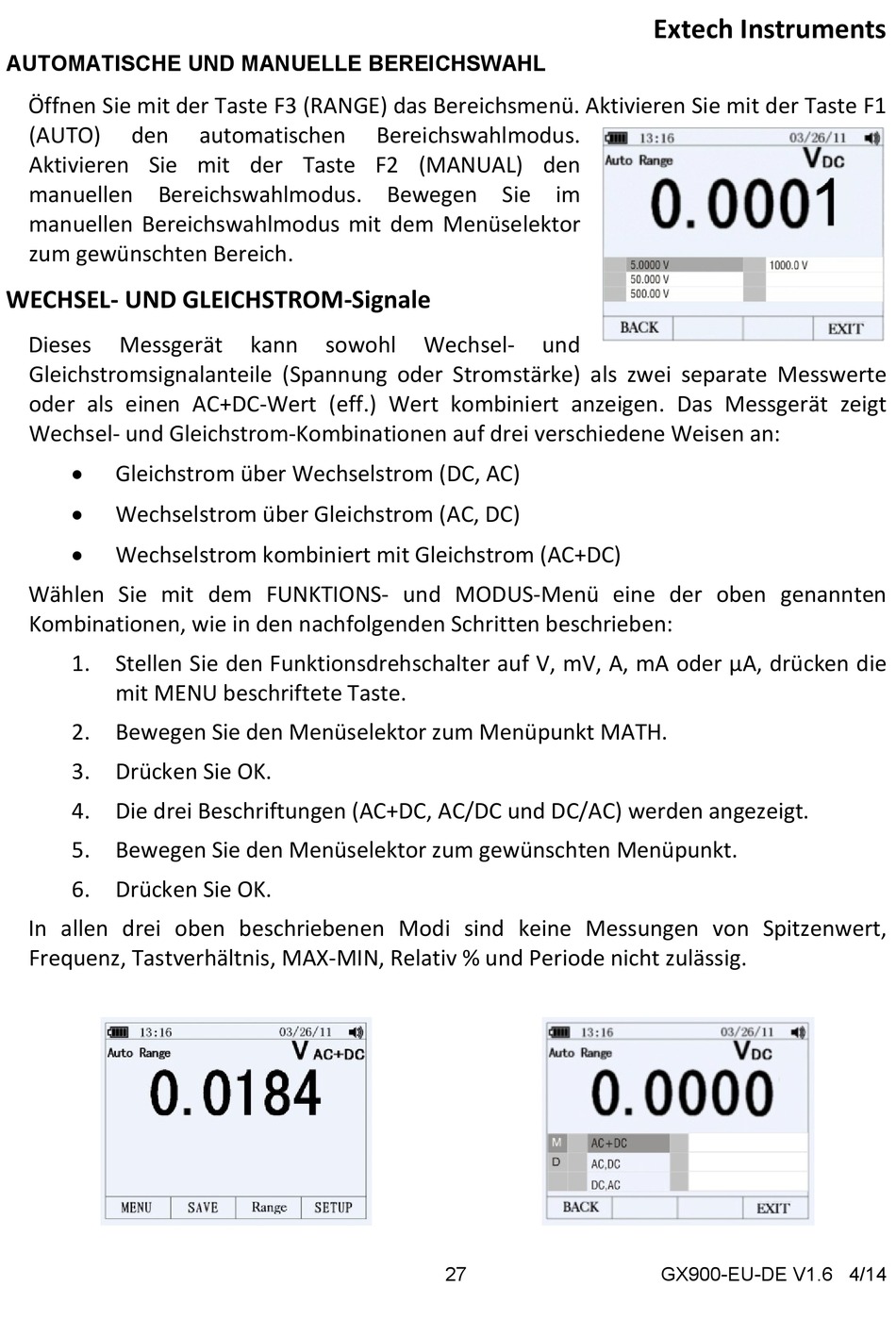

AUTOMATISCHE UND MANUELLE BEREICHSWAHL

Öffnen Sie mit der Taste F3 (RANGE) das Bereichsmenü. Aktivieren Sie mit der Taste F1
(AUTO) den automatischen Bereichswahlmodus.
Aktivieren Sie mit der Taste F2 (MANUAL) den
manuellen Bereichswahlmodus. Bewegen Sie im
manuellen Bereichswahlmodus mit dem Menüselektor
zum gewünschten Bereich.
WECHSEL‐ UND GLEICHSTROM‐Signale
Dieses Messgerät kann sowohl Wechsel‐ und
Gleichstromsignalanteile (Spannung oder Stromstärke) als zwei separate Messwerte
oder als einen AC+DC‐Wert (eff.) Wert kombiniert anzeigen. Das Messgerät zeigt
Wechsel‐ und Gleichstrom‐Kombinationen auf drei verschiedene Weisen an:

Gleichstrom über Wechselstrom (DC, AC)

Wechselstrom über Gleichstrom (AC, DC)

Wechselstrom kombiniert mit Gleichstrom (AC+DC)
Wählen Sie mit dem FUNKTIONS‐ und MODUS‐Menü eine der oben genannten
Kombinationen, wie in den nachfolgenden Schritten beschrieben:
1. Stellen Sie den Funktionsdrehschalter auf V, mV, A, mA oder µA, drücken die
mit MENU beschriftete Taste.
2. Bewegen Sie den Menüselektor zum Menüpunkt MATH.
3. Drücken Sie OK.
4. Die drei Beschriftungen (AC+DC, AC/DC und DC/AC) werden angezeigt.
5. Bewegen Sie den Menüselektor zum gewünschten Menüpunkt.
6. Drücken Sie OK.
In allen drei oben beschriebenen Modi sind keine Messungen von Spitzenwert,
Frequenz, Tastverhältnis, MAX‐MIN, Relativ % und Periode nicht zulässig.
27
Extech Instruments
GX900-EU-DE V1.6 4/14
