KAPAZITÄTMESSUNG
WARNUNG: Um einen elektrischen Schlag zu vermeiden, schalten Sie das zu testende Gerät spannungsfrei,
und entladen Sie alle Kondensatoren bevor Sie jegliche Kapazitätsmessungen vornehmen. Entfernen Sie die
Batterien und unterbrechen Sie die Stromversorgung des Geräts.

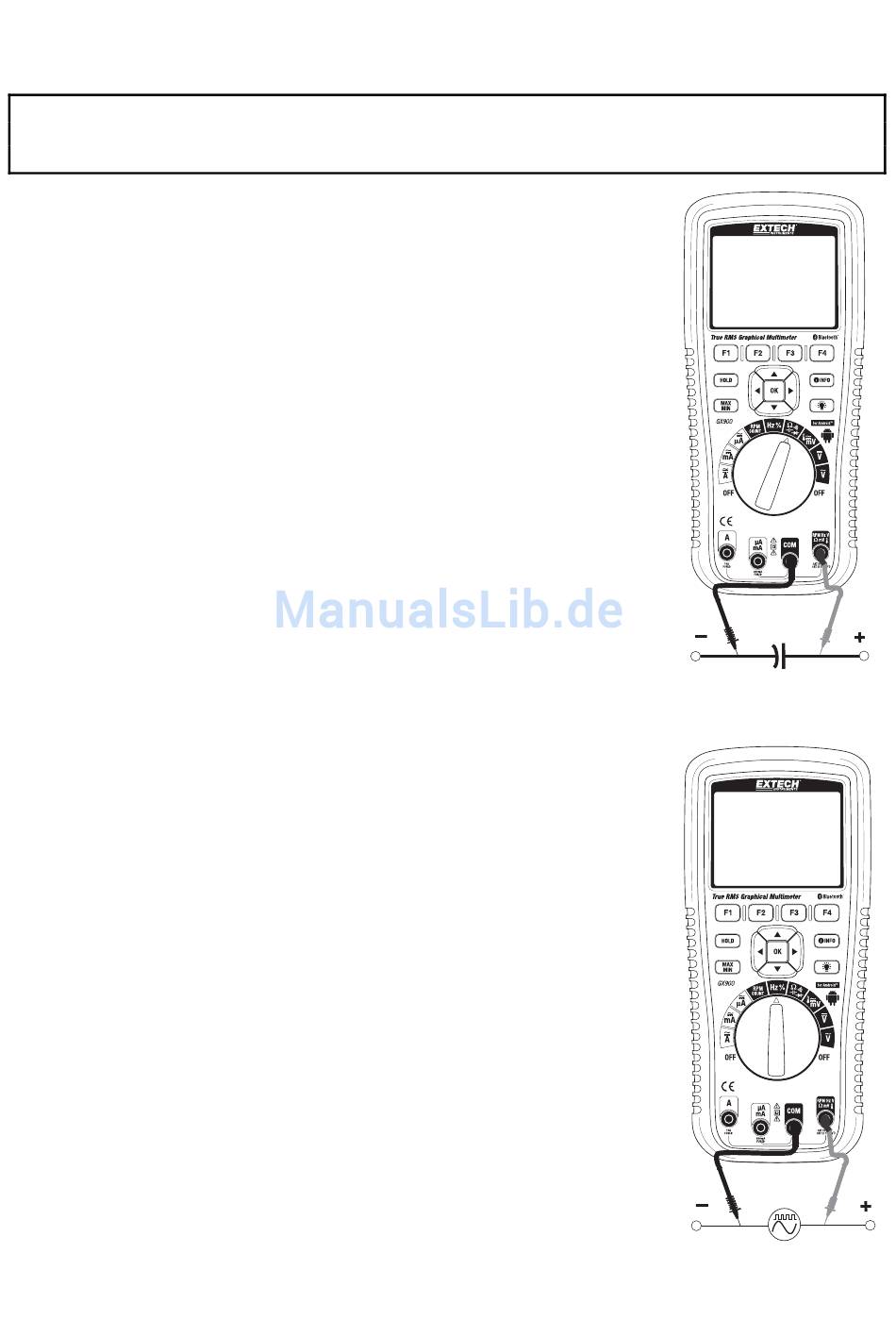

1. Stellen Sie den Funktionsdrehschalter in die Stellung CAP.
2. Drücken Sie die Taste F1 (MENU). Bewegen Sie den
Menüselektor auf den Menüpunkt CAPACITANCE (Kapazität)
und drücken Sie dann OK.
3. Wählen Sie CAPACITANCE aus und drücken Sie anschließend
OK.
4. Stecken Sie den Bananenstecker der schwarzen Messleitung
in die negative COM‐Eingangsbuchse.
5. Stecken Sie den Bananenstecker der roten Messleitung in
die positive V‐Eingangsbuchse.
6. Legen Sie die Prüfspitzen an den zu prüfenden Kondensator.
7. Lesen Sie nun den Kapazitäts‐Messwert im Display ab.
MESSUNG VON FREQUENZ, TASTVERHÄLTNIS,
IMPULSBREITE und PERIODE (ELEKTRONISCH)
1. Stellen Sie den Funktionsdrehschalter in die Stellung Hz/%.
2. Drücken Sie die Taste F1 (MENU). Bewegen Sie den
Menüselektor auf den gewünschten Menüpunkt, entweder
FREQUENCY(Hz), DUTY CYCLE, PULSE WIDTH oder PERIOD
und drücken Sie dann OK.
3. Stecken Sie den Bananenstecker der schwarzen Messleitung
in die negative COM‐Eingangsbuchse und den
Bananenstecker der roten Messleitung in die positive Hz‐
Eingangsbuchse.
4. Legen Sie die Prüfspitzen an den zu prüfenden Stromkreis.
5. Lesen Sie nun den Messwert im Display ab.
