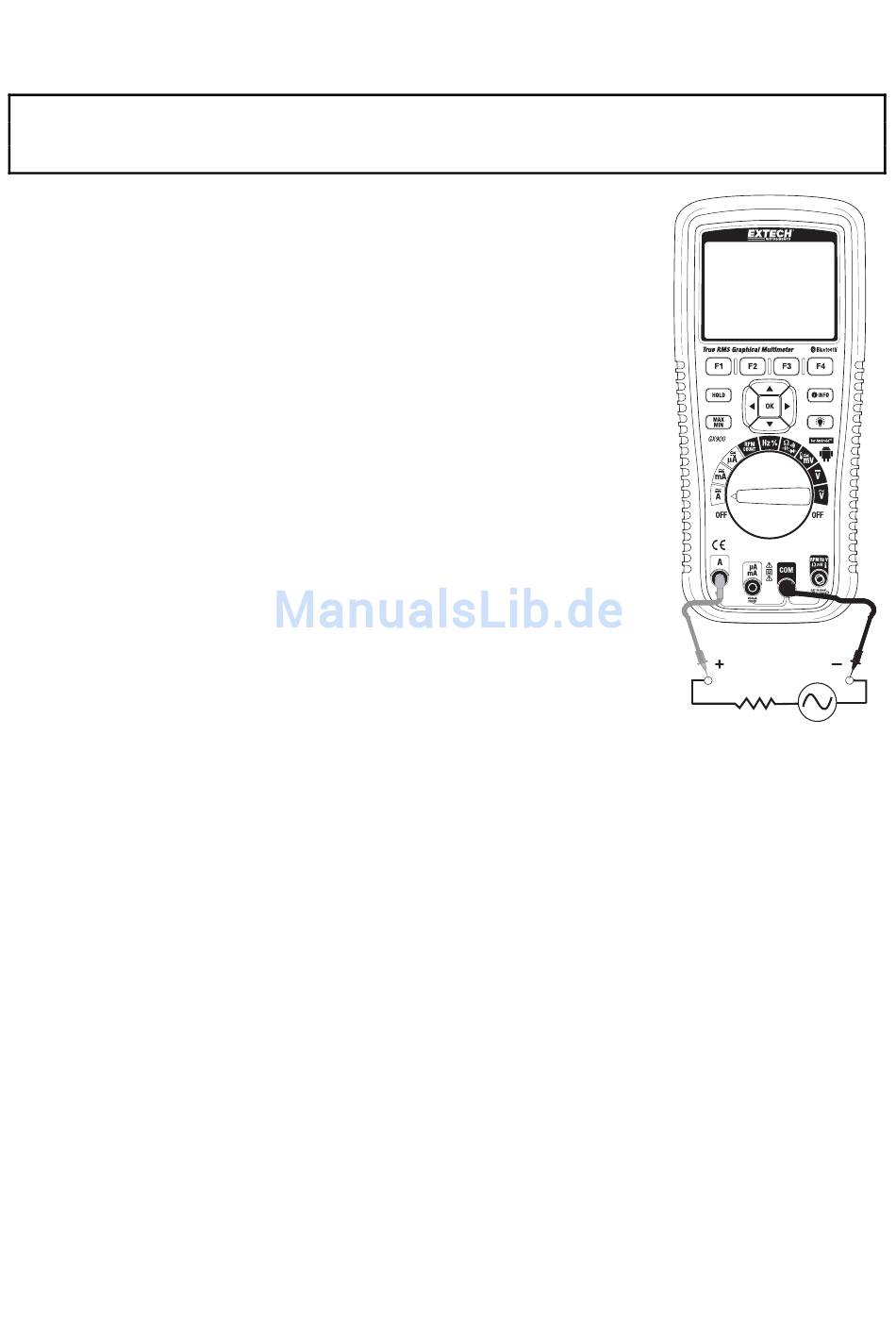

MESSUNG VON WECHSELSTRÖMEN
VORSICHT: Bei Messungen von Strömen mit 20 A darf die Messzeit nicht länger als 30 Sekunden dauern.
Eine Messdauer von mehr als 30 Sekunden kann zu Schäden am Messgerät bzw. den Messleitungen
führen.
1. Stecken Sie den Bananenstecker der schwarzen
Messleitung in die negative COM‐Eingangsbuchse.
2. Stellen Sie für Wechselstrommessungen bis zu 5000 µA den
Funktionsdrehschalter in die Stellung µA und stecken Sie
den Bananenstecker der roten Messleitung in die µA/mA‐
Eingangsbuchse. Drücken Sie die Taste F1 (MENU) und
wählen Sie den Menüpunkt uAAC. Drücken Sie dann OK.
3.
Stellen Sie für Wechselstrommessungen bis zu 500 mA den
Funktionsdrehschalter in die Stellung mA und stecken Sie
den Bananenstecker der roten Messleitung in die µA/mA‐
Eingangsbuchse. Drücken Sie die Taste F1 (MENU) und
wählen Sie den Menüpunkt mAAC. Drücken Sie dann OK.
4.
Stellen Sie für Wechselstrommessungen bis zu 10 A den
Funktionsdrehschalter in die Stellung 10A und stecken Sie
den Bananenstecker der roten Messleitung in die 10A‐
Eingangsbuchse. Drücken Sie die Taste F1 (MENU) und
wählen Sie den Menüpunkt AAC. Drücken Sie dann OK.
5. Drücken Sie erneut die Taste F1 (MENU). Bewegen Sie den
Menüselektor auf den Menüpunkt mit der Bezeichnung AC und drücken Sie dann
OK.
6. Schalten Sie die Stromzufuhr des zu prüfenden Stromkreises aus und öffnen Sie den
Stromkreis an der Stelle, an der Sie den Strom messen möchten.
7. Berühren Sie mit der schwarzen Prüfspitze den neutralen Pol des Messkreises.
Berühren Sie mit der roten Prüfspitze den Pluspol des Stromkreises.
8. Stellen Sie die Stromversorgung des Stromkreises wieder her.
9. Lesen Sie nun den Strom‐Messwert im Display ab.
20
Extech Instruments
GX900-EU-DE V1.6 4/14
