AUFZEICHNEN VON MESSDATEN (DATENLOGGER)
Die Datenloggerfunktion des Messgeräts sammelt Messinformationen während einer
vom Bediener spezifizierten Zeitdauer (Abtastrate). Eine Aufzeichnungssitzung besteht
aus einem oder mehreren Messdatensätzen. Jeder
Datensatz enthält Messübersichtsinformationen, die
die Zeitdauer des Datensatzes darstellen.
1. Stellen Sie den Funktionsdrehschalter des
Messgeräts
aufgezeichnet werden soll. (Zum Beispiel V~ zum
Aufzeichnen
Wechselspannungsmessungen).
2. Schließen Sie die schwarze Messleitung an die COM‐ und die rote Messleitung
an der V‐Eingangsbuchse an.
3. Datenerfassung: Drücken Sie die Taste F2 (SAVE). Gehen Sie dann mit dem
Menüselektor neben den Menüpunkt LOG und drücken Sie zum Öffnen des

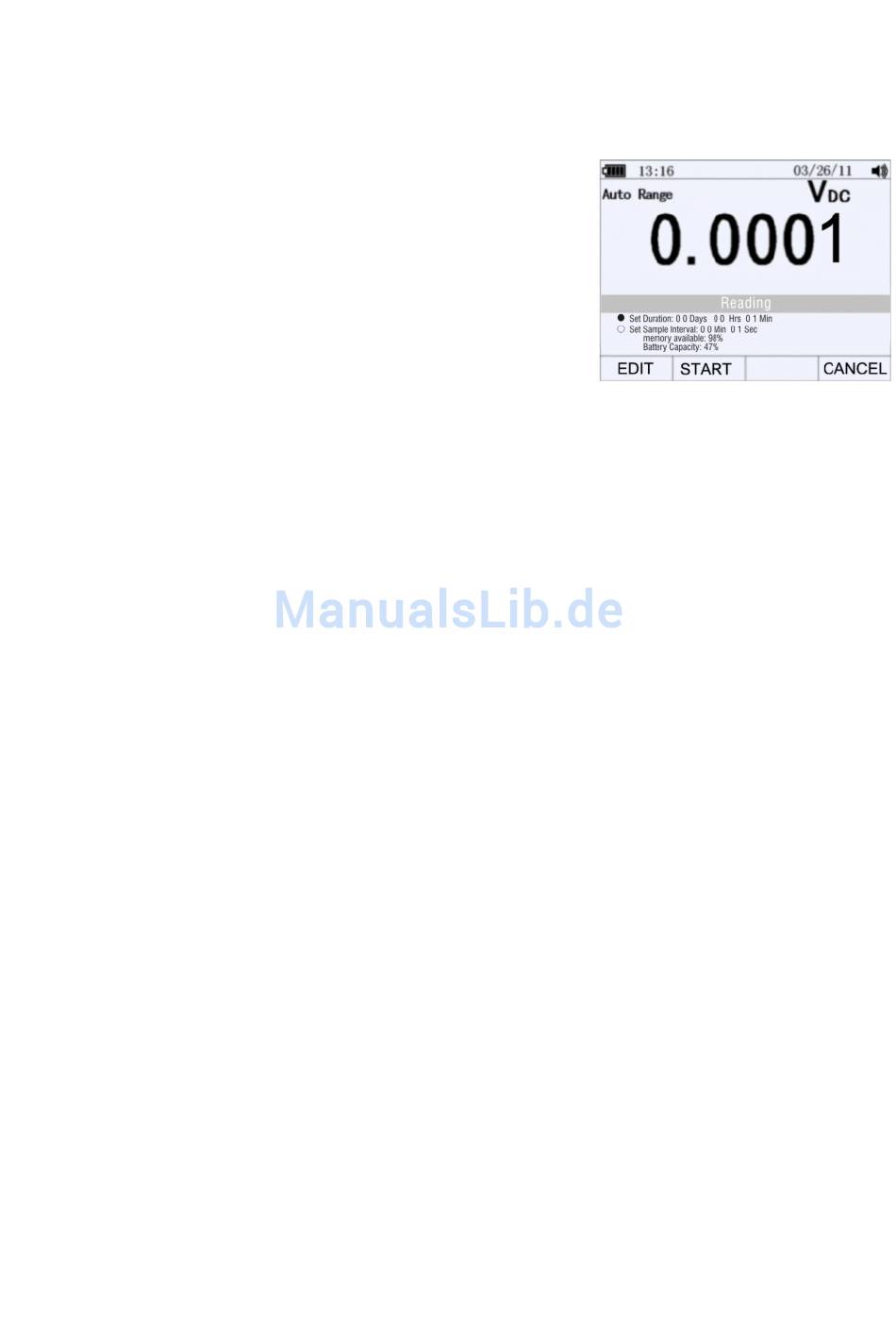

Datenlogger‐Konfigurationsbildschirms die OK‐Taste.
4. Die Aufzeichnungssitzungsdauer und die Intervalleinstellungen können vom
Benutzer programmiert werden. Diese zwei Variablen können sich gegenseitig
beeinflussen. Das Setzen einer Variablen kann dazu führen, dass die andere
Variable verändert wird, um die Aufzeichnungssitzung auf den verfügbaren
Speicher abzustimmen. Stellen Sie diese mit der Menü‐Pfeiltaste nach oben und
unten ein, um entweder Dauer oder Intervalleinstellungen auszuwählen.
Drücken Sie zur Auswahl die Taste OK. Drücken Sie zum Bearbeiten des
Parameters die Taste F1 (EDIT). Drücken Sie zum Aktivieren der Bearbeitung die
OK‐Taste. Wählen Sie mit den Menü‐Pfeiltasten nach links und rechts die zu
ändernde Variable. Speichern Sie Ihre Änderungen mit der Taste F1 (OK).
Der zu Beginn einer Aufzeichnungssitzung verfügbare Speicher (Prozentsatz)
wird unterhalb der Dauer und der Intervalleinstellungen angezeigt.
5. Starten Sie mit der Taste F2 (START) die Aufzeichnungssitzung.
6. Zum Ändern der beiden Aufzeichnungsvariablen bewegen den Menüselektor
mit den Cursortasten neben den gewünschten Menüpunkt und drücken Sie die
Taste mit der Bezeichnung EDIT. Verwenden Sie die Cursortasten um von Stelle
zu Stelle zu gelangen und den Wert der ausgewählten Variablen zu bestimmen.
7. Drücken Sie zum Starten der Aufzeichnung die Softtaste START.
8. Die Aufzeichnung läuft so lange, bis der zugewiesene Speicher belegt wurde, die
Batterie erschöpft ist, der Funktionsdrehschalter betätigt wird oder die Sitzung
durch Drücken der Softtaste STOP beendet wurde.
auf
die
Messfunktion,
die
von
32
Extech Instruments
GX900-EU-DE V1.6 4/14
