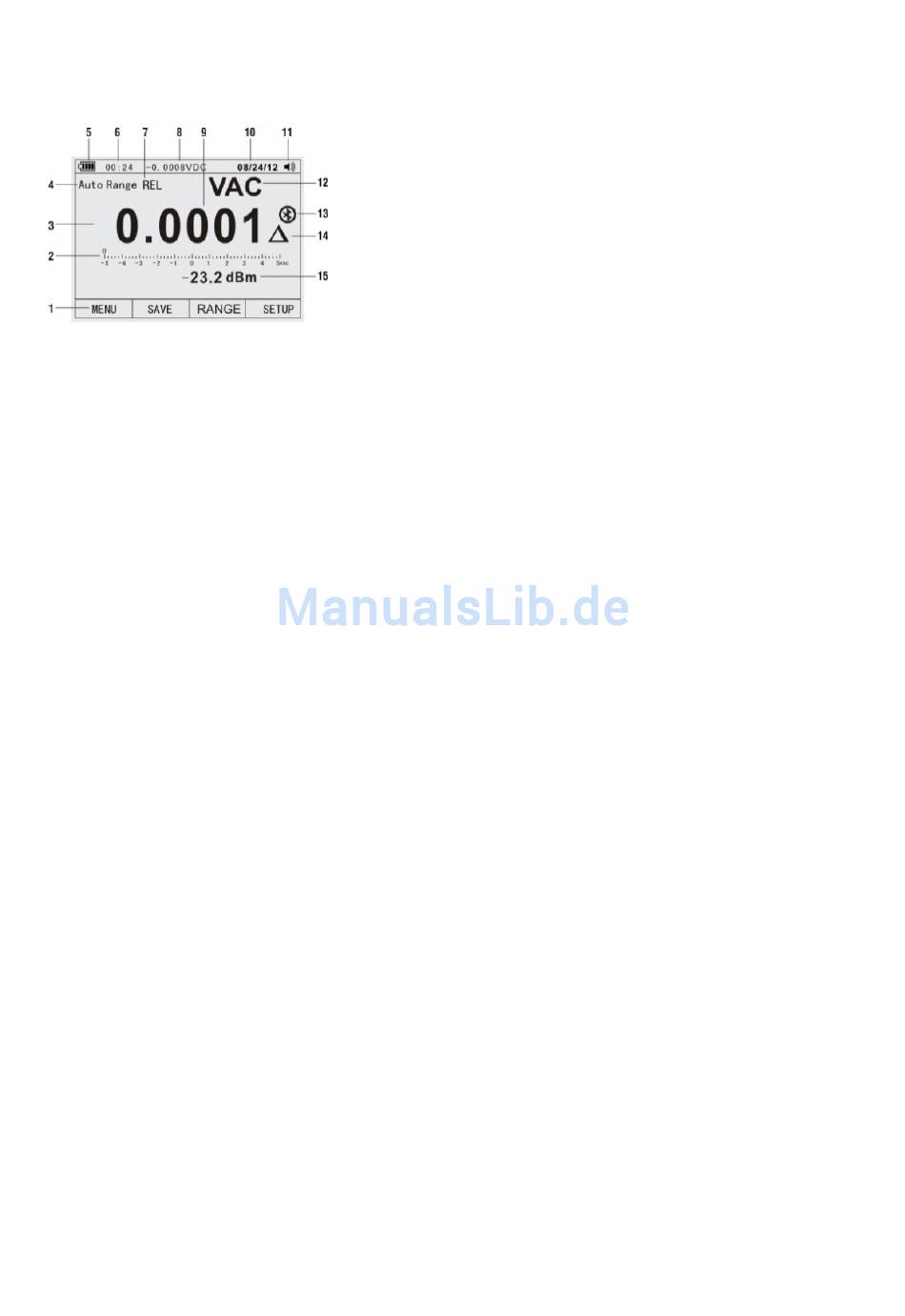

LCD‐ANZEIGE
1.
Bezeichnungen der Softtasten geben die Funktion der Tasten unmittelbar
Die
unterhalb der angezeigten Beschriftung an.
2. Die analoge Balkengrafik des Eingangssignals (für weitere Informationen siehe Kapitel
„Balkengrafik").
3. Messwert‐Hauptanzeige* (Das Minuszeichen zeigt einen negativen Wert an).
4. Bereich zeigt den aktuellen Bereich des Messgeräts und den Bereichsmodus an
(automatisch oder manuell).
5. Batteriestand zeigt den Ladungszustand der Batterie an.
6. Zeit zeigt die eingestellte Uhrzeit der internen Uhr an.
7. Der Modus‐Anzeiger zeigt den Modus des Messgeräts an.
8. Die Mini‐Messanzeige zeigt einen Eingangswert an, wenn die primären und
sekundären Anzeigen durch ein Menü oder eine Popup‐Meldung verdeckt sind. In
diesem Bereich wird auch das Blitzsymbol angezeigt (wenn erforderlich).
9. Die Hauptanzeige zeigt den Messwert des Eingangssignals an.
10. Datum zeigt das eingestellte Datum der internen Uhr an.
11.
Piepser‐Anzeiger zeigt an, dass der Piepser des Messgeräts (dieser Piepser ist
Der
unabhängig vom Durchgangspiepton) aktiviert ist.
12. Einheiten zeigt die Messeinheit an. Zusätzliche Einheiten zeigen Messungen an, die
Faktoren (wie Scheitelfaktor) anstelle von Einheiten verwenden.
13. Bluetooth zeigt die Kommunikationsaktivität der Verbindung an.
14. Relativ zeigt an, dass der angezeigte Wert relativ zu einem Referenzwert angegeben
ist.
15. Sekundäre Anzeige zeigt sekundäre Messwertinformationen über das Eingangssignal
an.
*Die Hauptanzeige zeigt den wichtigsten Messwert für die ausgewählte Funktion an. Die
sekundäre Anzeige enthält die Balkengrafik und andere Werte, die zusätzlich zur primären
Funktion gemessen werden können (z. B. Frequenz‐Messungen zusammen mit der
primären Messung der Wechselspannung).
13
Extech Instruments
GX900-EU-DE V1.6 4/14
