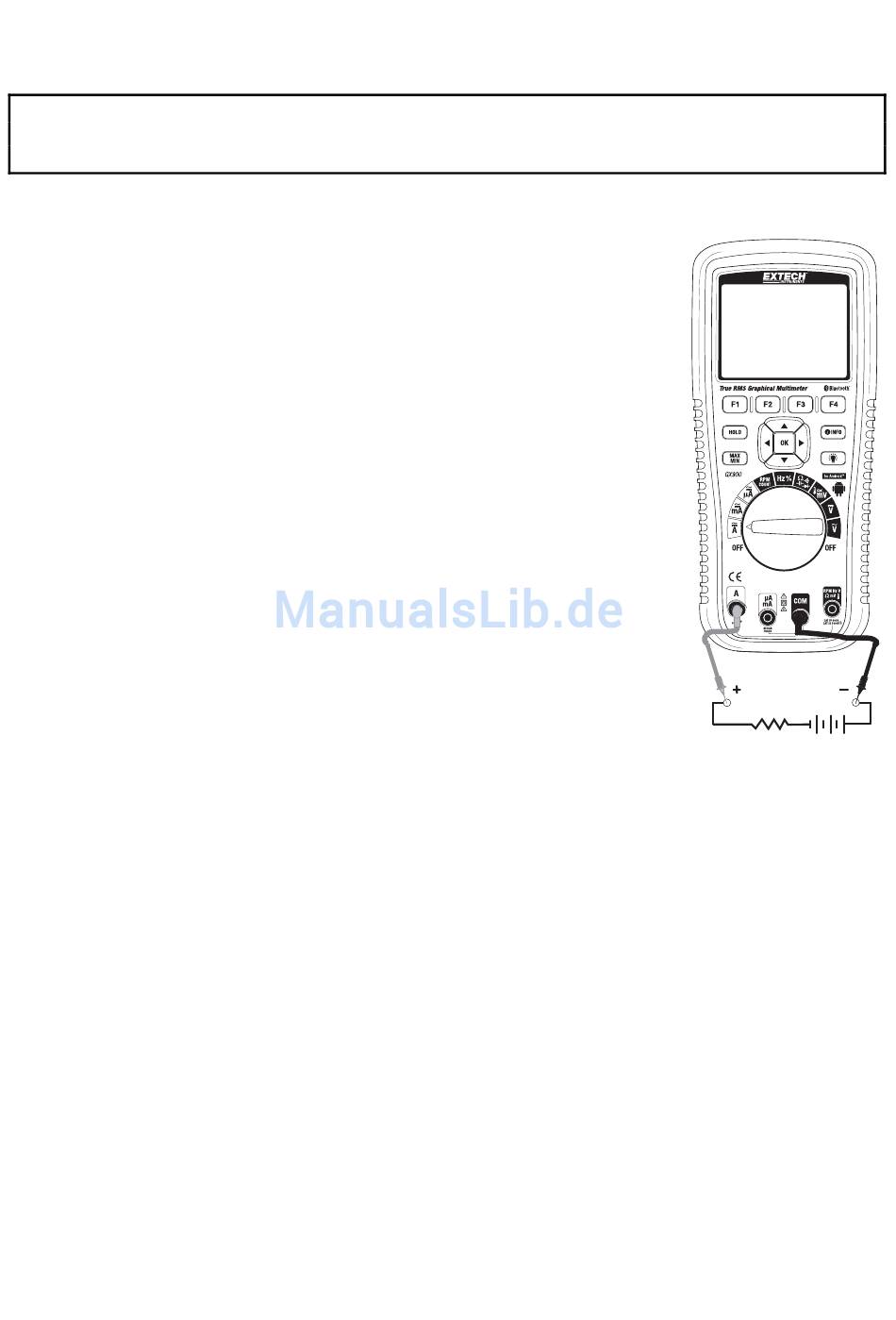

MESSUNG VON GLEICHSTRÖMEN
VORSICHT: Bei Messungen von Strömen mit 20 A darf die Messzeit nicht länger als 30 Sekunden dauern.
Eine Messdauer von mehr als 30 Sekunden kann zu Schäden am Messgerät bzw. den Messleitungen
führen.
1. Stecken Sie den Bananenstecker der schwarzen Messleitung in die negative COM‐
Eingangsbuchse.
2. Stellen Sie für Gleichstrommessungen bis zu 4000 µA den
Funktionsdrehschalter in die Stellung µA und stecken Sie den
Bananenstecker der roten Messleitung in die µA/mA‐
Eingangsbuchse. Drücken Sie die Taste F1 (MENU) und
wählen Sie den Menüpunkt uADC. Drücken Sie dann OK.
3. Stellen Sie für Gleichstrommessungen bis zu 500 mA den
Funktionsdrehschalter in die Stellung mA und stecken Sie den
Bananenstecker der roten Messleitung in die µA/mA‐
Eingangsbuchse. Drücken Sie die Taste F1 (MENU) und
wählen Sie den Menüpunkt mADC. Drücken Sie dann OK.
4. Stellen Sie für Gleichstrommessungen bis zu 10 A den
Funktionsdrehschalter in die Stellung 10A und stecken Sie
den Bananenstecker der roten Messleitung in die 10A‐
Eingangsbuchse. Drücken Sie die Taste F1 (MENU) und
wählen Sie den Menüpunkt ADC. Drücken Sie dann OK.
5. Schalten Sie die Stromzufuhr des zu prüfenden Stromkreises
aus und öffnen Sie den Stromkreis an der Stelle, an der Sie den Strom messen
möchten.
6. Berühren Sie mit der schwarzen Prüfspitze den Minuspol des Stromkreises.
7. Berühren Sie mit der roten Prüfspitze den Pluspol des Stromkreises.
8. Stellen Sie die Stromversorgung des Stromkreises wieder her.
9. Lesen Sie nun den Strom‐Messwert im Display ab.
19
Extech Instruments
GX900-EU-DE V1.6 4/14
