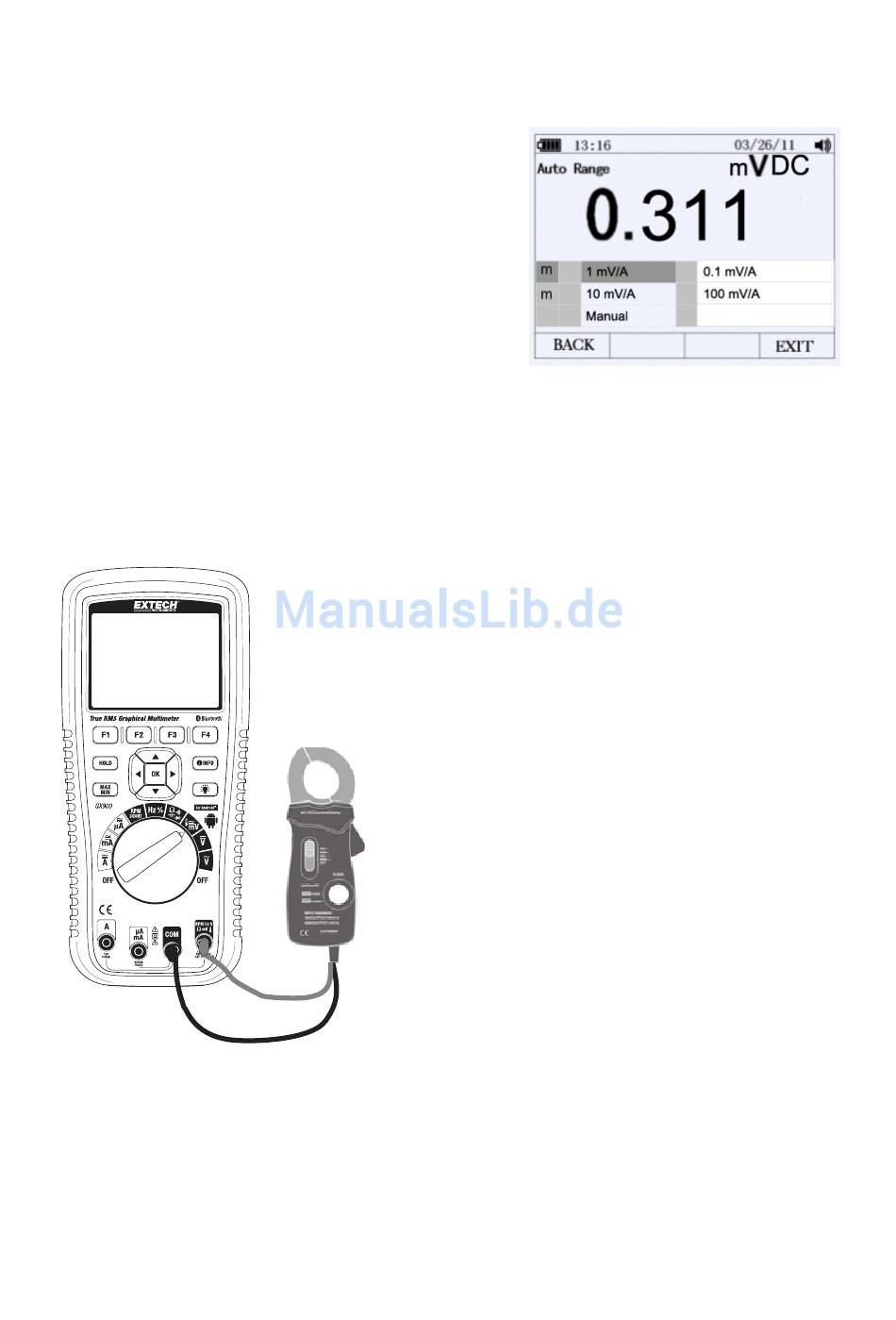

MESSUNG MIT STROMMESSZANGE
1. Dieses Gerät kann Messungen mit einer externen Stromzange vornehmen.
2. Stellen Sie den Funktionsdrehschalter in die
Stellung mV.
3. Drücken Sie die Taste F1 (MENU). Bewegen
Sie den Menüselektor auf den Menüpunkt
mit der Bezeichnung CLAMP DC/AC (Zange
AC/DC) und drücken Sie dann OK.
4. Wählen Sie den Menüpunkt mit der
Bezeichnung RANGE (Bereich) (0,1 ~
100mV/A) und drücken Sie dann OK.
5. Schließen Sie die externe Stromzange unter Beachtung der richtigen Polarität an die
Eingangsbuchsen an. Stecken Sie die negative Messleitung der Stromzange in die
negative COM‐Eingangsbuchse und die positive Messleitung der Stromzange in die
positive V‐Eingangsbuchse des Messgeräts.
6. Lesen Sie nun den Messwert im Display ab.
18
Extech Instruments
GX900-EU-DE V1.6 4/14
