Lieferumfang des Bausatzes
•
•
•
•
•
Alle Befestigungselemente sind:
•
•
3.4.1. Installation von Rittal-Schaltschränken
Diese Abbildung zeigt die Schablone in Voll-
größe aus dem Lieferumfang des Einbausat-
zes und zwei Zeichnungen, mit deren Hilfe die
Ausschnitte für das Dach- und das Bodenblech
des Schaltschranks angezeichnet werden kön-
nen. Die Position der Ausschnitte kann auch
mit Hilfe der montierten Lüftungskomponen-
ten ermittelt werden.
Vor der Montage an der Schaltschrank-Rück-
wand Dichtungsmaterial an den hinteren Öff-
nungen des Frequenzumrichters anbringen.
Mithilfe der Schablone im Satz (oben abgebil-
det) den Frequenzumrichter an der Rückwand
des Rittal-Schaltschranks montieren. Die
Schablone nimmt als Bezugspunkt die obere
linke Ecke der Rückwand. Daher kann die
Schablone mit einer Rückwand jeder Größe
und sowohl dem 1800 mm als auch 2000 mm
hohen Schaltschrank verwendet werden.
Bauteile der Lüftungsbaugruppe
Befestigungselemente
Dichtungsmaterial
Im Lieferumfang von Einbausätzen für Gehäuse D1 und D2:
• 175R5639 - Bohrschablonen und Ausschnitt oben/unten für Rittal-Schalt-
schrank.
Im Lieferumfang von Einbausätzen für Gehäuse E1:
• 175R1036 - Bohrschablonen und Ausschnitt oben/unten für Rittal-Schalt-
schrank.
10 mm M5-Muttern, Drehmoment 2,3 Nm
T25 Torxschrauben, Drehmoment bis 2,3 Nm
MG.33.U1.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss

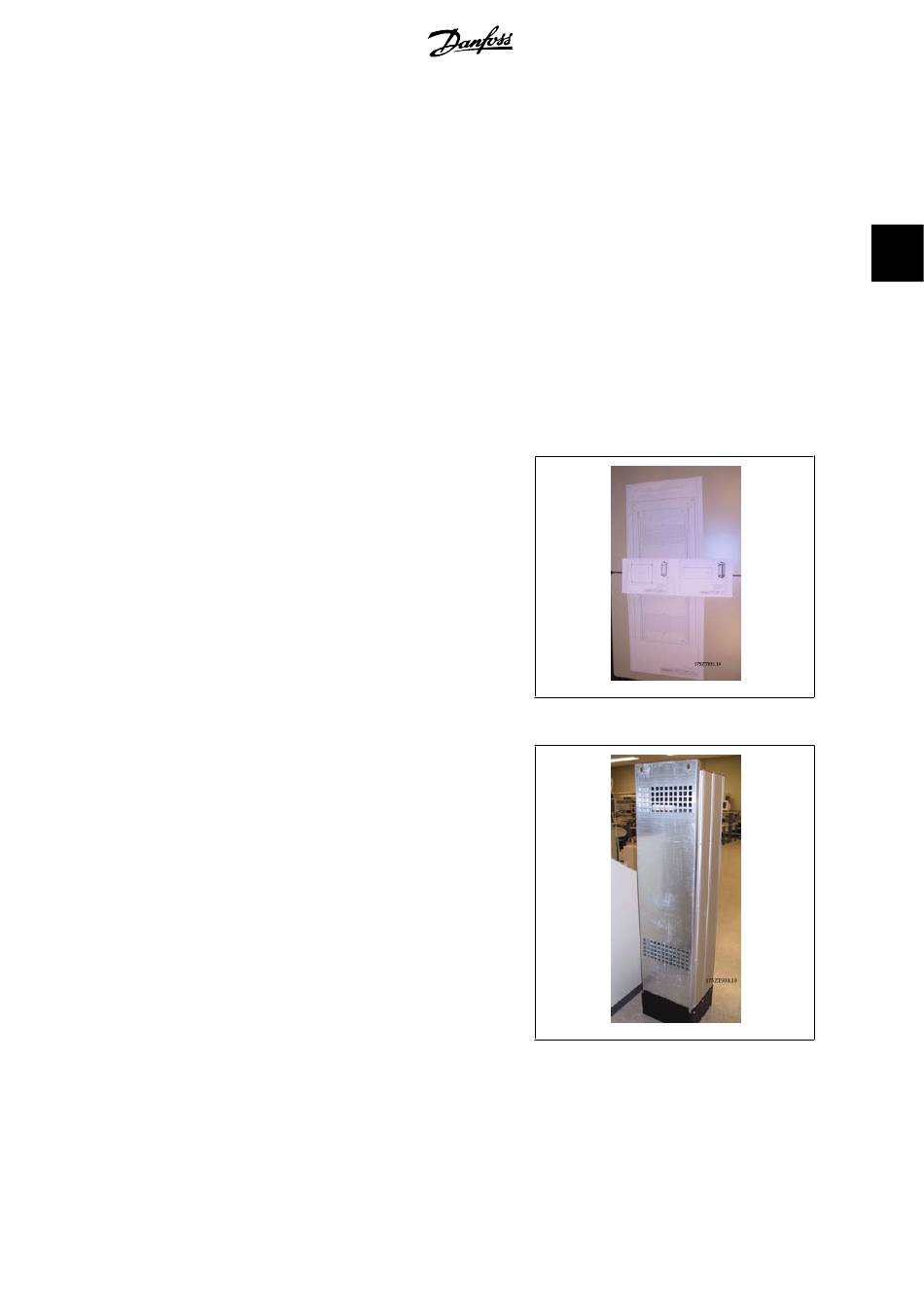

Abbildung 3.29: Schablonen
Abbildung 3.30: Öffnungen an Rückseite des Fre-
quenzumrichters, in dieser Anwendung nicht ver-
wendet
