3. Installieren

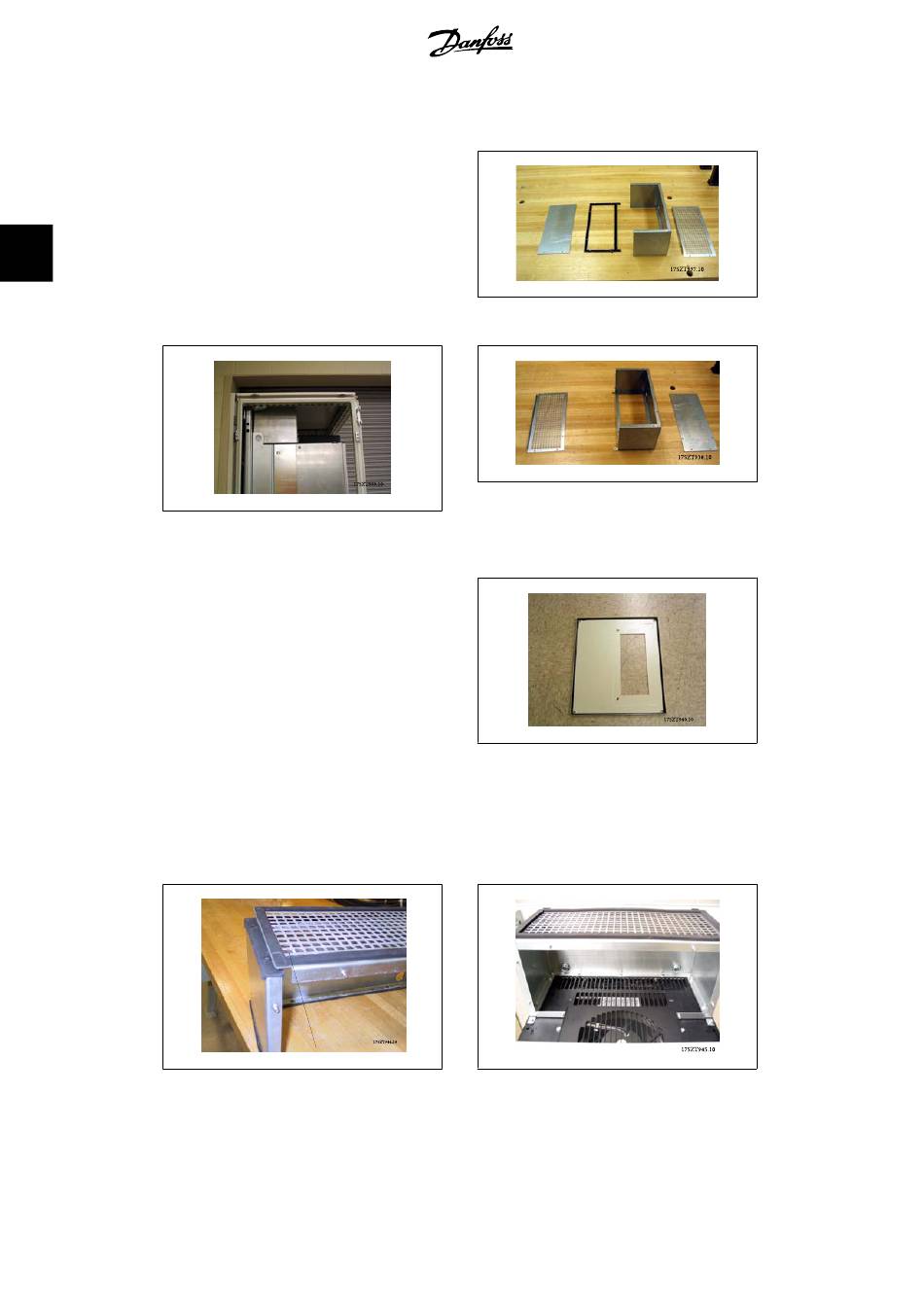

3.4.2. Installation von Rittal-Gehäusen, fortges.
Die obere Lüftungsbaugruppe besteht aus
den folgenden Teilen wie nachstehend ge-
zeigt. Von links nach rechts: 1. Obere Ab-
schlussplatte, 2. Halterung für Frequenzum-
richter, 3. Luftkanal, 4. Gitterabdeckung.
3
Abbildung 3.38: Montierte obere Lüftung und
Schaltschrank-Dachblech
Die obere Lüftungsbaugruppe vorübergehend
wie oben abgebildet montieren. Ausschnitt für
Öffnung im Schrank-Dachblech mit Hilfe der
oberen Lüftungsabdeckung anzeichnen.
Alternativ kann der Gehäuseausschnitt über
die Montageschablone (mitgelieferte Zeich-
nung) angezeichnet werden.
Abbildung 3.41: Dichtung steht über und bildet ei-
ne Abdichtung zwischen der Lüftungsbaugruppe
und der oberen Gitterabdeckung
38
Abbildung 3.37: Obere Lüftungsbaugruppe
Abbildung 3.39: Teilweise montierte obere Lüf-
tungsbaugruppe mit Halterung für Frequenzum-
richter
Abbildung 3.40: Rittal-Schaltschrank-Dachblech
mit ausgeschnittener Öffnung
Dachblech des Rittal-Standardschaltschranks ist
ausgeschnitten. Dichtung wird im Ausschnitt nicht
verwendet. Die Dichtung ist Teil der Lüftungskom-
ponenten.
Abbildung 3.42: Montierte obere Lüftungsbau-
gruppe
