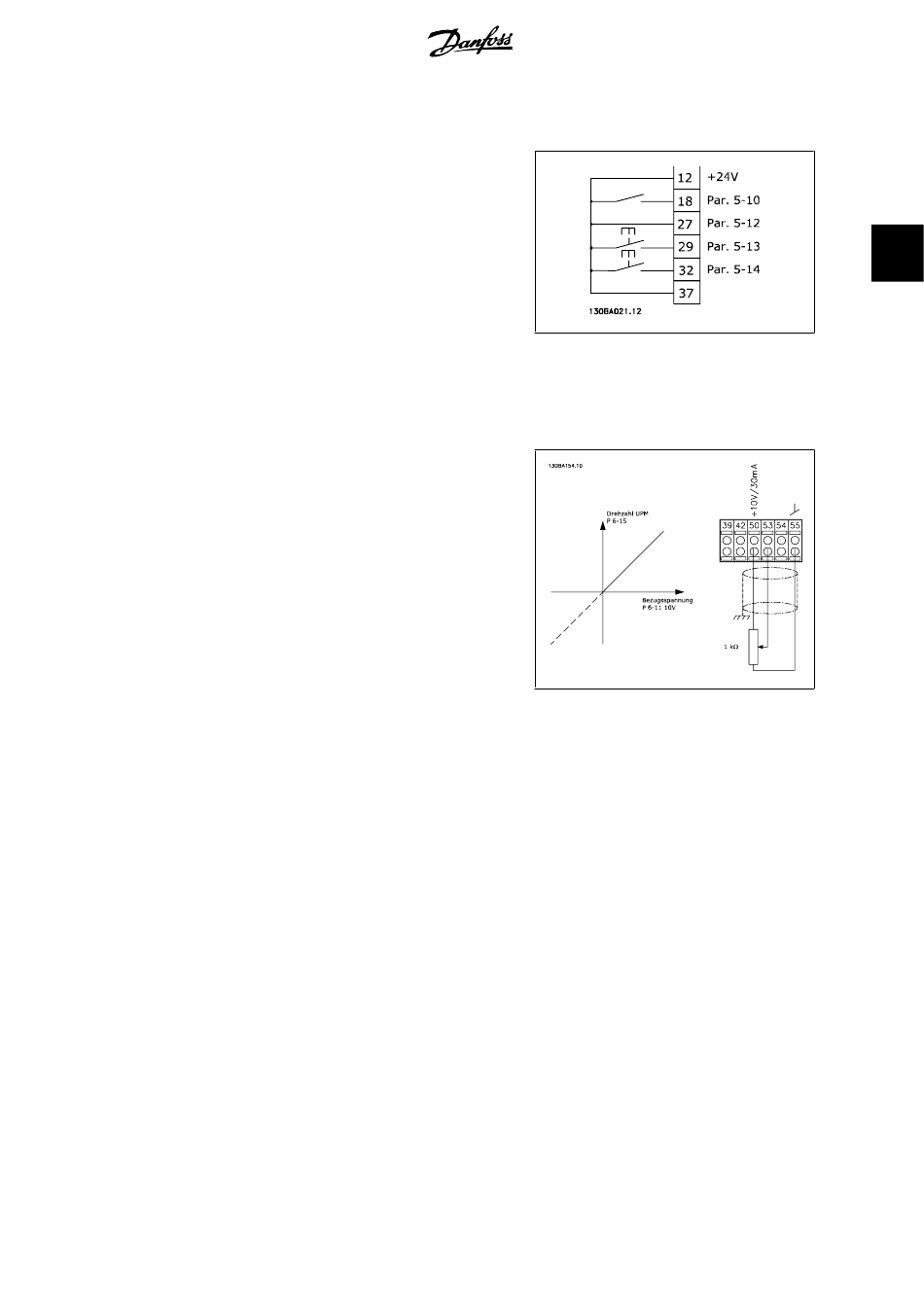

3.6.3. Drehzahl auf/ab

Klemmen 29/32 = Drehzahlkorrektur
auf/ab:
Hinweis: Klemme 29 nur bei FC x02 (x=Serie).

3.6.4. Potentiometer Sollwert

Spannungssollwert über Potentiome-
ter:
Klemme 18 = Par. 5-10 [9]
(Standard)
Klemme 27 = Par. 5-12 [19]
speich.
Klemme 29 = Par. 5-13 [21]
zahl auf
Klemme 32 = Par. 5-14 [22]
zahl ab
Analogein-
Variabler Sollwert 1 = [1]
gang 53 (Standard)
Klemme 53 Skal. Min. Spannung = 0
Volt
Klemme 53 Skal. Max. Spannung =
10 Volt
Klemme 53 Skal. Min.-Soll-/Istwert =
0 UPM
Klemme 53 Skal. Max.-Soll-/Istwert
= 1500 UPM
Schalter S201 = AUS (U)
