3. Installieren
3

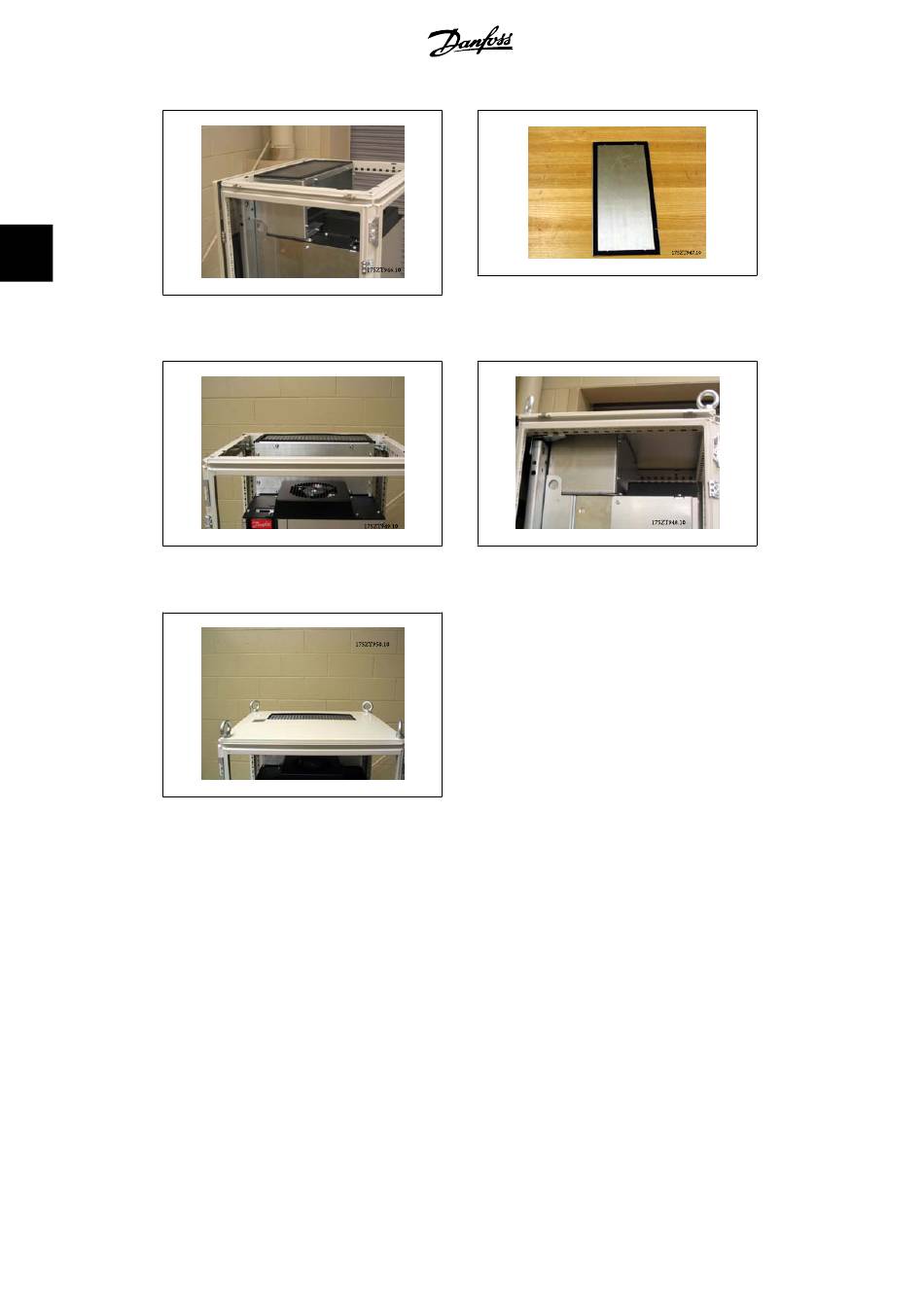

Abbildung 3.46: Montierte obere Lüftungsbau-
gruppe
Abbildung 3.48: Montierte Abschlussplatte
Abbildung 3.50: Sicht auf Rittal-Schaltschrank von
oben
3.4.3. Installation von Rittal-Gehäusen, fortges.
Teile der Bodenbaugruppe. Siehe Explosionszeichnung der Lüftungsbaugruppenteile. Dichtung
wird wie abgebildet montiert. Die Bodenbaugruppe ohne Abdeckung montieren. Baugruppe um-
fasst die Befestigung von 3 Winkelhaltern an der Vorderseite und den Seiten der teilweise
montierten Bodenbaugruppe. Der Bund der Bodenbaugruppe wird über 3 T25-Schrauben in den
äußersten Löchern der Halterungen an der Lüftungsbaugruppe verschraubt. Die Schrauben an-
ziehen, um die Dichtung zusammenzudrücken.
40
Abbildung 3.47: Abschlussplatte mit Dichtung
Abbildung 3.49: Montiertes Schaltschrank-Dach-
blech
