VLT
Automation Drive FC 300
Produkthandbuch Hochleistungsanwendun-
gen

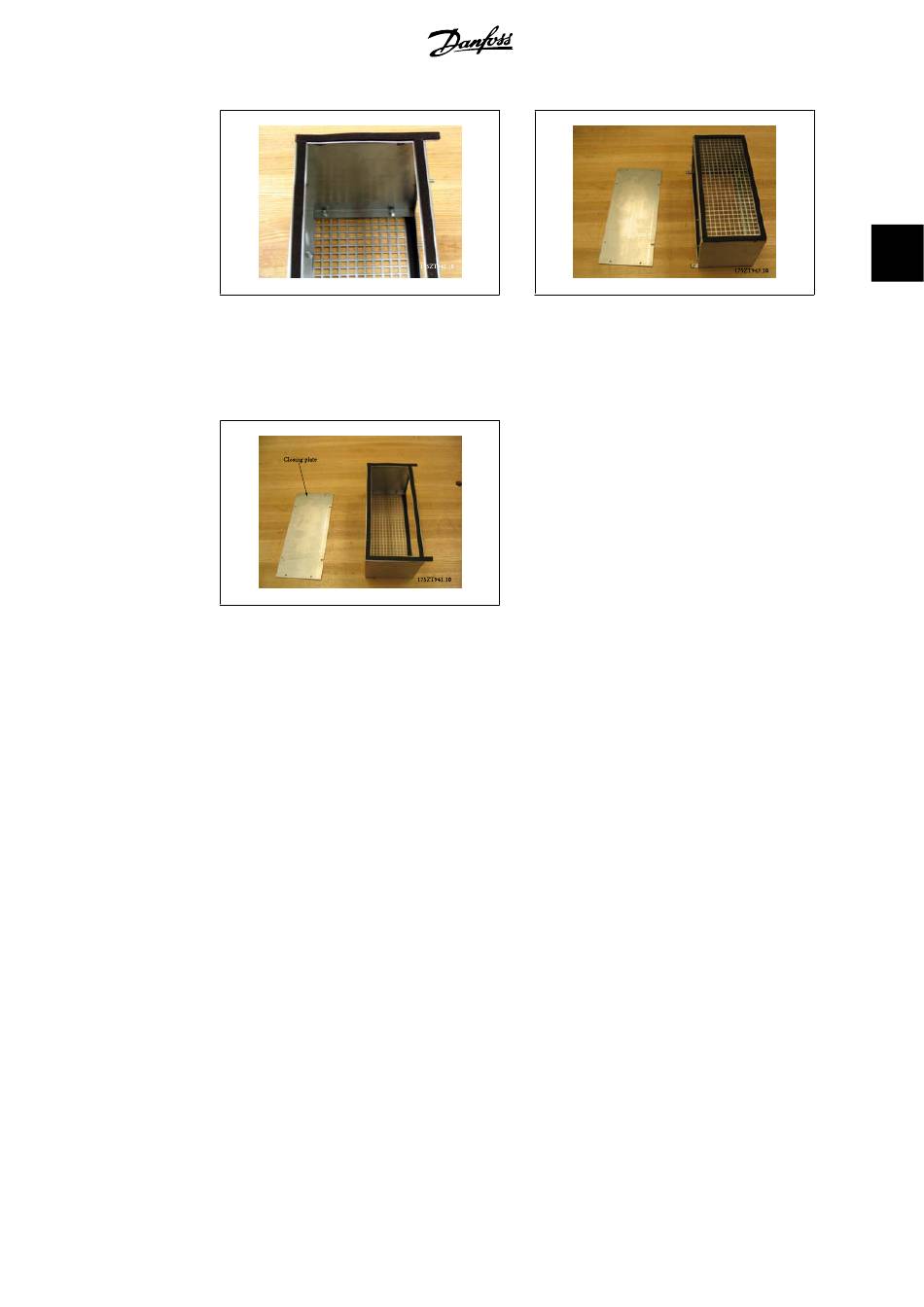

Abbildung 3.43: Dichtung an beiden Seiten von
Halterung für Frequenzumrichter und oberer Git-
terabdeckung.
Für die endgültige Montage die obere Lüftungsbaugruppe wie unten gezeigt montieren.
Abbildung 3.45: Obere Lüftungsbaugruppe mit
Dichtung
Die Abschlussplatte wird erst nach der Montage der Baugruppe am Frequenzumrichter ange-
bracht. Die obere Baugruppe wird am Frequenzumrichter über die Bohrungen in der oberen
Abdeckung des Frequenzumrichters befestigt. Die obere Baugruppe mit den längeren T25-Schrau-
ben (aus dem Einbausatz) in den vorhandenen Bohrungen in der oberen Abdeckung des Fre-
quenzumrichters befestigen. Die Lüftungsbaugruppe passt auf die Befestigungsschrauben des
Frequenzumrichters.
Sobald die Lüftungsbaugruppe am Frequenzumrichter befestigt ist, kann die Abschlussplatte an-
gebracht werden. Die obere Lüftungsbaugruppe ist nun komplett.
Die Dichtung an der Abschlussplatte anbringen und Abschlussplatte montieren. Das Schalt-
schrank-Dachblech anbringen. Die Montage der oberen Lüftungsbaugruppe ist nun abgeschlos-
sen.
MG.33.U1.03 - VLT
®
ist ein eingetragenes Warenzeichen von Danfoss
Abbildung 3.44: Obere Lüftungsbaugruppe bereit
zur Montage am Frequenzumrichter
3. Installieren
3
39
