VLT
Automation Drive FC 300
Produkthandbuch Hochleistungsanwendun-
gen
Die beiden Halterungen am Frequenzumrichterchassis montieren und dann den Bodenadapter am
Boden des Frequenzumrichters wie unten gezeigt montieren.
Die Montage des Bodenblechs ist einfacher, wenn sich die Rückwand nicht im Schaltschrank be-
findet. Die geschwungene Vorderkante des Bodenadapters liegt zur Vorderseite des Frequenzum-
richters nach unten hin.
Vor der Anbringung der Rückwand mit dem
Frequenzumrichter
schrank die hinteren 5 Schrauben (siehe Ab-
bildung unten) an der oberen Abdeckung des
Frequenzumrichters herausdrehen. Die Boh-
rungen dienen später dazu, die obere Lüf-
tungs-Baugruppe mit längeren Schrauben (im
Lieferumfang des Einbausatzes) zu befesti-
gen.
Die Rückwand im Gehäuse montieren, siehe
Abbildung
PS4593.000 (mindestens eine pro Seite in der
Mitte des Frequenzumrichters) mit passender
Strebe für zusätzlichen Halt der Rückwand
verwenden. Für das D4- und E2-Gehäuse sind
zwei Halterungen pro Seite erforderlich. Wenn
zusätzliche Bauteile an der gleichen Rück-
wand angebracht werden, sind unter Umstän-
den zusätzliche Stützvorkehrungen zu treffen.
Siehe Rittal-Anleitung.
ACHTUNG!
Das Bodenblech montieren, nachdem der Frequenzumrichter an der Rückwand
montiert wurde, um richtige Abdeckung der Dichtung zu gewährleisten.
im
Rittal
TS8-Schalt-
unten.
Rittal-Halterungen
MG.33.U1.03 - VLT
®
ist ein eingetragenes Warenzeichen von Danfoss

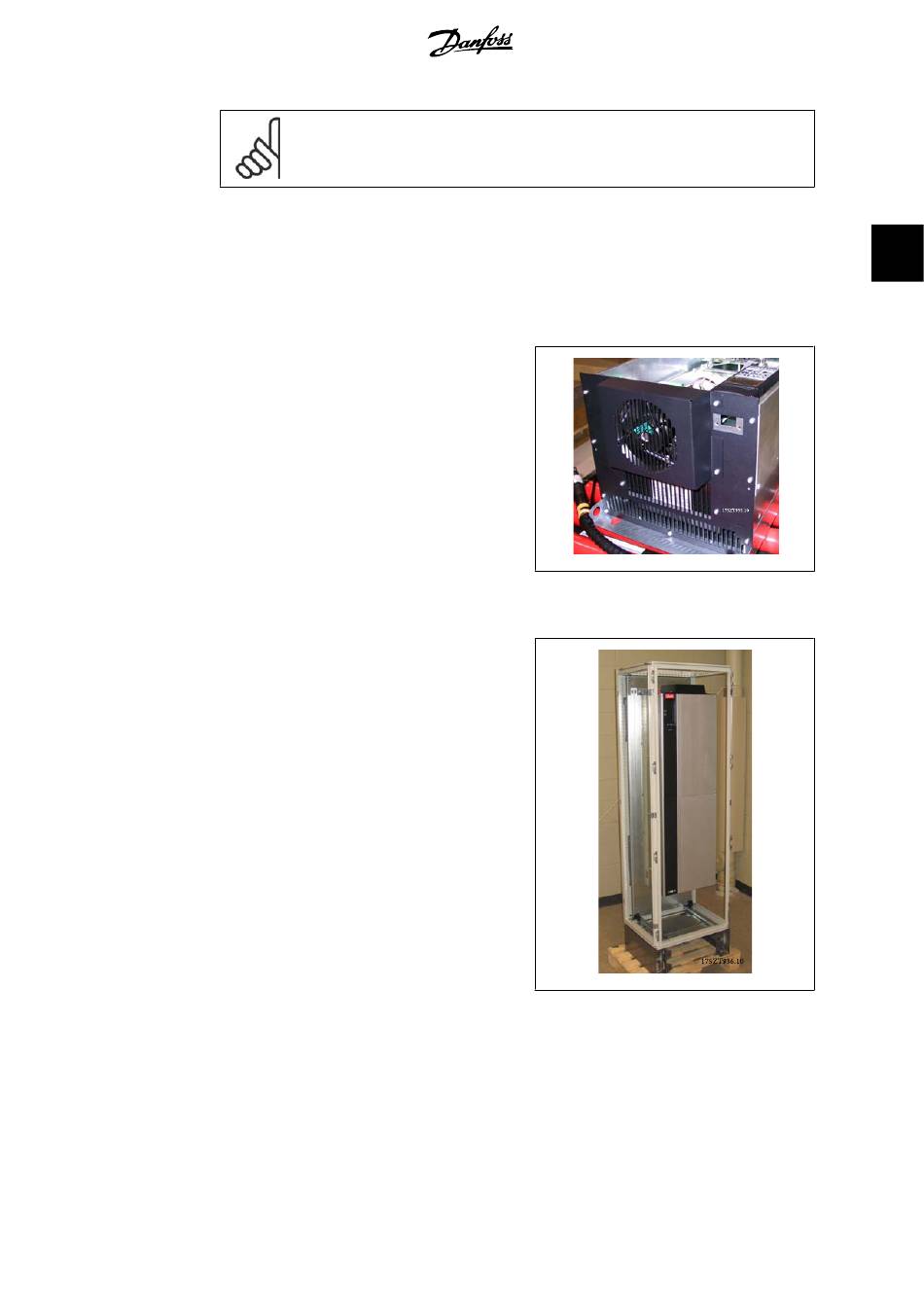

Abbildung 3.35: Oberseite des IP00/Chassis-Fre-
quenzumrichters
Abbildung 3.36: Im Schaltschrank montierter Fre-
quenzumrichter
3. Installieren
3
37
