3. Installieren

3.4.4. Montage auf Sockel

Der Frequenzumrichter kann ebenfalls auf dem Boden montiert werden. Für diesen Zweck ist eine
spezielle Bodenhalterung vorgesehen. Sie kann nur für Geräte verwendet werden, die nach Woche
50 2004 gefertigt worden sind (Seriennummer XXXXXG504).
Dieser Abschnitt beschreibt die Montage einer Sockeleinheit, die für die Frequenzumrichter der
3
VLT-Serie in Gehäusegrößen D1 und D2 erhältlich ist. Dies ist ein 200 mm hoher Sockel, mit dem
diese Gehäuse am Boden montiert werden können. Die Vorderseite des Sockels hat Öffnungen
für Luftzuführung zu den Leistungsbauteilen.
Das Bodenblech zur Kabeleinführung des Frequenzumrichters muss montiert werden, um die
Steuerbauteile des Frequenzumrichters über den Türlüfter mit ausreichend Kühlluft zu versorgen
und die Schutzart IP21/NEMA 1 oder IP54/NEMA 12 beizubehalten.
Es gibt einen Sockel passend für Gehäusegrößen D1 und D2.
Benötigte Werkzeuge:
•
•
Drehmomente:
•
•
•
Lieferumfang des Bausatzes:
•
•
Der Bausatz enthält ein u-förmiges Teil, eine
belüftete Vorderabdeckung, 2 Seitenabde-
ckungen, zwei vordere Halterungen und die
benötigten Befestigungsteile. Siehe die Explo-
sionszeichnung
130BA647).
44
Steckschlüssel mit 7-17 mm Steck-
nüssen
T30-Torxschraubendreher
M6 - 4,0 Nm
M8 - 9,8 Nm
M10 - 19,6 Nm
Sockelteile
Anleitung
der Montage (Zeichnung
MG.33.U1.03 - VLT
Produkthandbuch Hochleistungsanwendun-

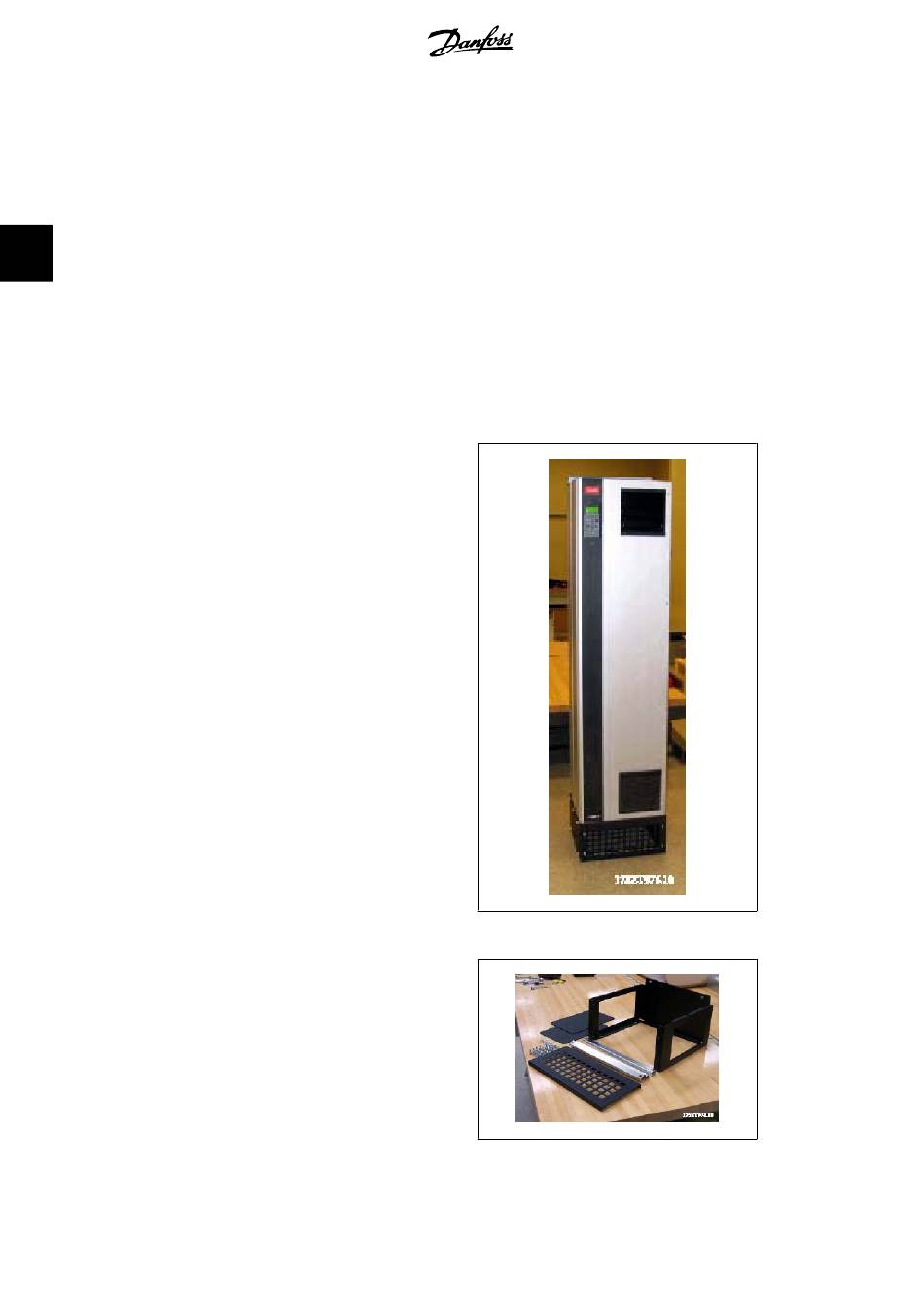

Abbildung 3.60: Frequenzumrichter auf Sockel
Abbildung 3.61: Sockelteile
