3. Installieren

3.5.15. Temperaturschalter Bremswiderstand

Drehmoment: 0,5-0,6 Nm
Schraubengröße: M3
Über diesen Eingang lässt sich die Temperatur eines extern angeschlossenen Bremswiderstands
überwachen. Wenn sich der Eingang zwischen 104 und 106 öffnet, schaltet der Frequenzumrichter
3
mit Warnung/Alarm 27, „Bremse IGBT", ab. Wenn der Anschluss zwischen 104 und 105 geschlos-
sen wird, schaltet der Frequenzumrichter mit Warnung/Alarm 27, „Bremse IGBT", ab.

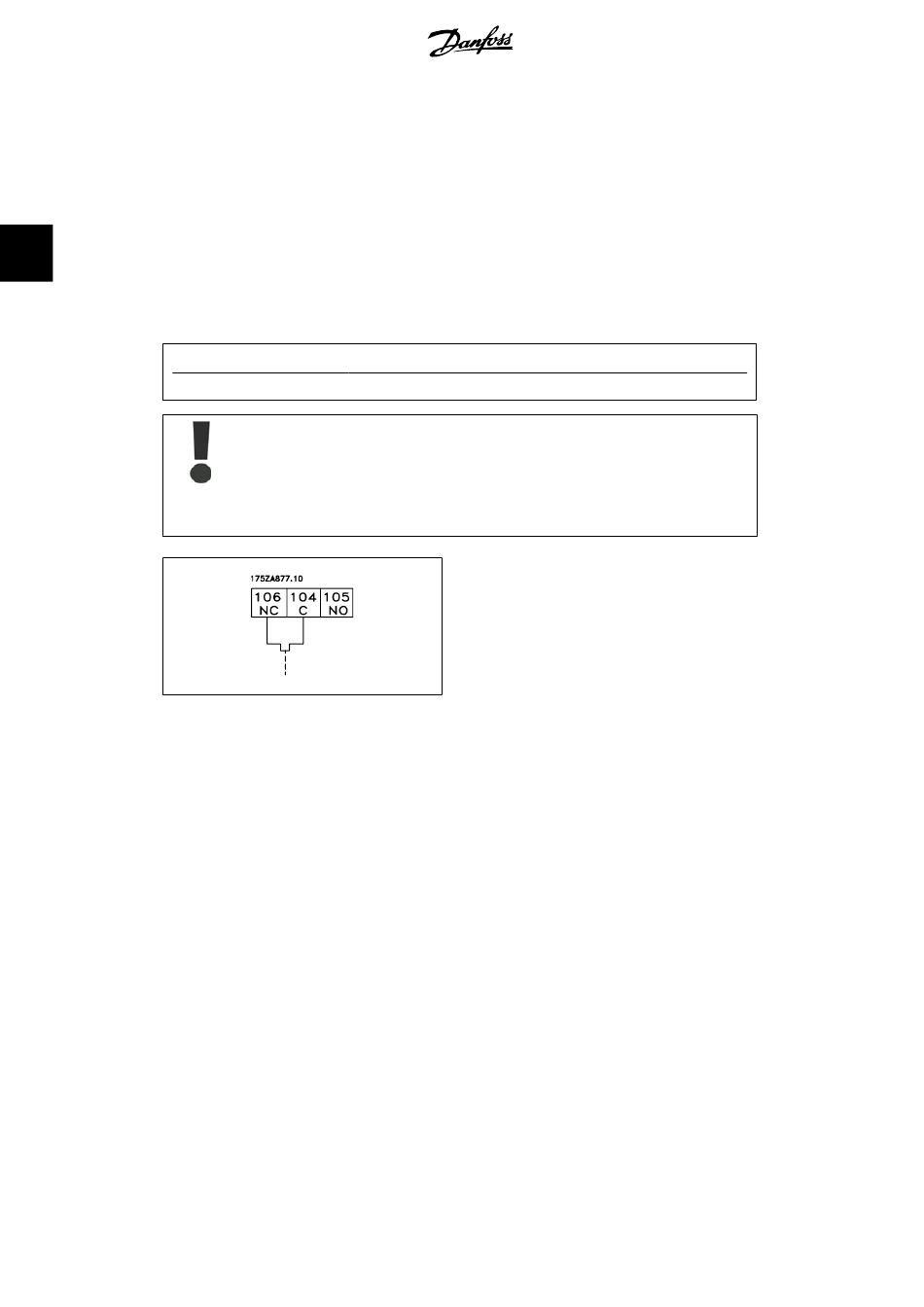

Normalerweise geschlossen: 104-106 (werksseitig eingebaute Brücke)
Normalerweise offen: 104-105
Klemmennummer
106, 104, 105
3.5.16. Zugang zu den Steuerklemmen
Alle Klemmen für die Steuerkabel befinden sich unter dem LCP. Zum Zugriff die Tür der IP21/54-
Version öffnen oder bei der IP00-Versionen die Abdeckungen abnehmen.
3.5.17. Elektrische Installation, Steueranschlüsse
Kabel an Federzugklemme anschließen:
1.
2.
3.
4.
Kabel aus der Federzugklemme entfernen:
1.
2.
1) Max. 0,4 x 2,5 mm
60
Funktion
Temperaturschalter Bremswiderstand
Wenn die Temperatur im Bremswiderstand zu hoch wird und der Thermoschalter
trennt, bremst der Frequenzumrichter nicht mehr. Anschließend läuft der Motor im
Freilauf aus.
Ein KLIXON-Schalter muss installiert werden, der „normal geschlossen" ist. Wenn
die Funktion nicht benutzt wird, müssen 106 und 104 miteinander kurzgeschlossen
werden.
Kabel 9-10 mm abisolieren.
Führen Sie einen Schraubendreher
Klemmfeder.
Führen Sie das Kabel in die runde Klemmöffnung ein.
Entfernen Sie den Schraubendreher. Das Kabel ist nun in der Klemme befestigt
Führen Sie einen Schraubendreher
Klemmfeder.
Ziehen Sie das Kabel heraus.
MG.33.U1.03 - VLT
Produkthandbuch Hochleistungsanwendun-
1) in die rechteckige Öffnung ein und öffnen Sie die
1) in die rechteckige Öffnung ein und öffnen Sie die
