3. Installieren
3

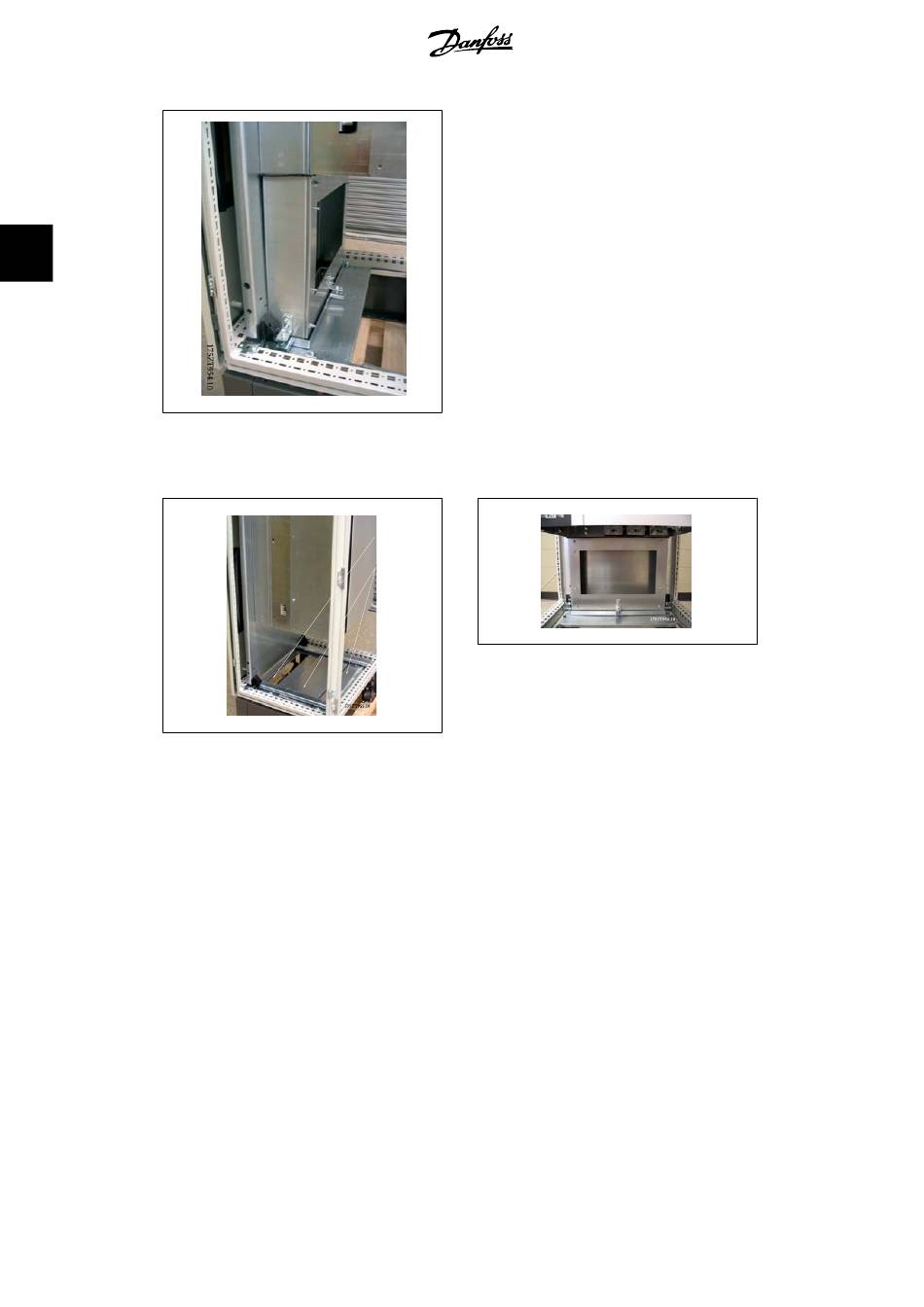

Abbildung 3.54: Lüftungsbaugruppe vorüberge-
hend montieren, um Ausschnitt für Kabeldurch-
führung anzuzeichnen
Abbildung 3.55: Gehäusebodenausschnitt
Die Lüftungsbaugruppe wird wie dargestellt schräg angesetzt und aufgerichtet. Die Bodenbau-
gruppe ist auf enge Passung konstruiert. Der obere Teil passt unter den Bodenadapter und
erfordert eine enge Passung, damit für das Dichtungsmaterial die Schutzart IP54 und UL & NEMA
12 gewahrt bleibt.
42
Der Ausschnitt wird am innersten Bodenblech
für die Kabeldurchführung angebracht. Die
beiden anderen Bleche müssen für die Mon-
tage der Bodenbaugruppe entfernt werden.
Abbildung 3.56: Montierte Bodenbaugruppe
