3. Installieren
Drahtzugang
Es muss einwandfreier Kabelzugang vorhanden sein, dazu gehört auch die notwendige Biegeto-
leranz. Da das IP00-Gehäuse nach unten offen ist, müssen Kabel an der Rückwand des Gehäuses,
in dem der Frequenzumrichter eingebaut ist, befestigt werden, d. h. über Schirmbügel.
Klemmenbelegung
(Gehäuse D1 und D2)
3
Berücksichtigen Sie die folgende Position der Klemmen bei der Auslegung des Kabelzugangs.

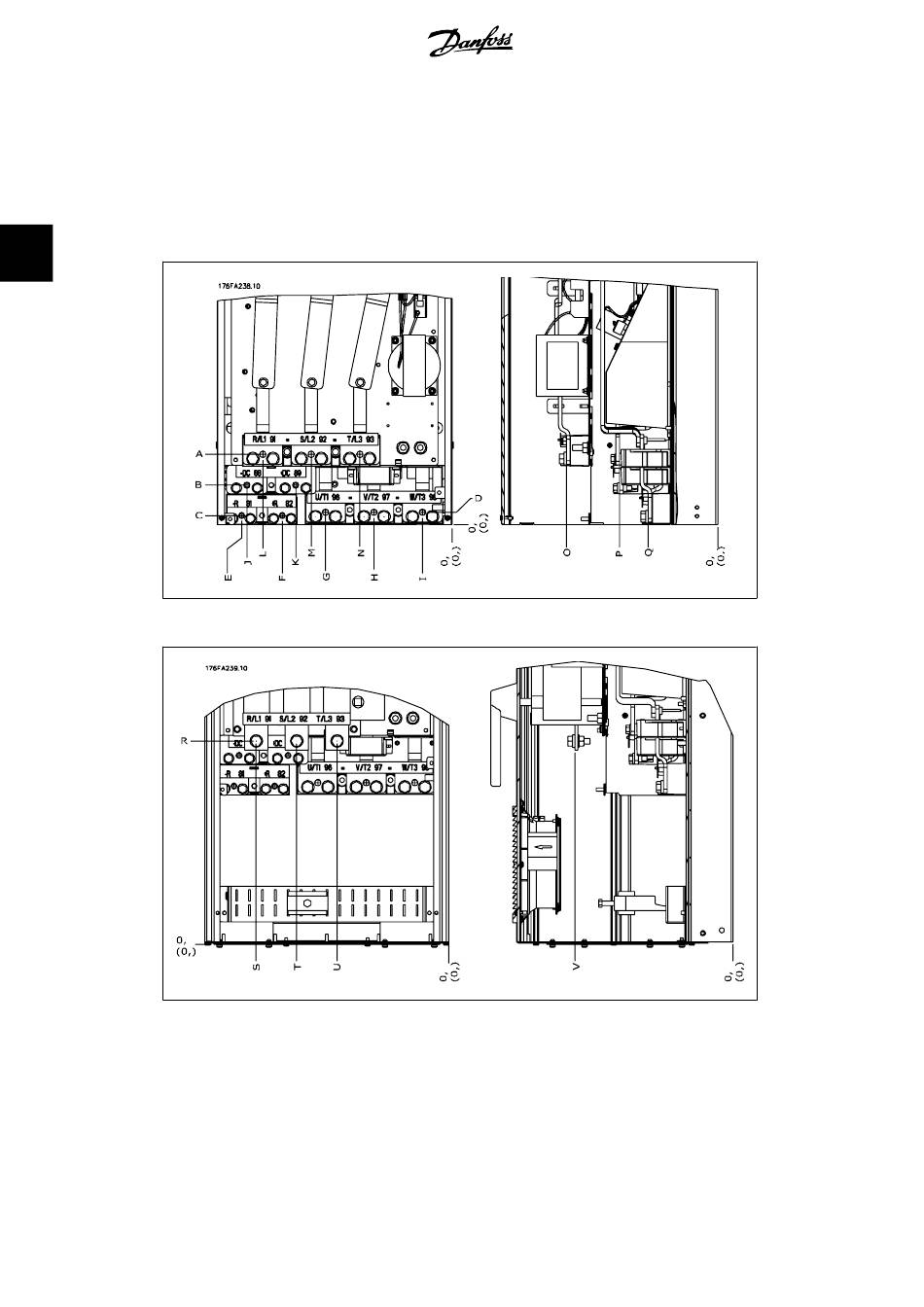

Abbildung 3.8: Position von Leistungsanschlüssen
Abbildung 3.9: Position von Leistungsanschlüssen - Trennung
Beachten Sie, dass die Leistungskabel schwer und schwierig zu biegen sind. Achten Sie auf opti-
male Positionierung des Frequenzumrichters, um einfache Installation der Kabel sicherzustellen.
