3. Installieren
3

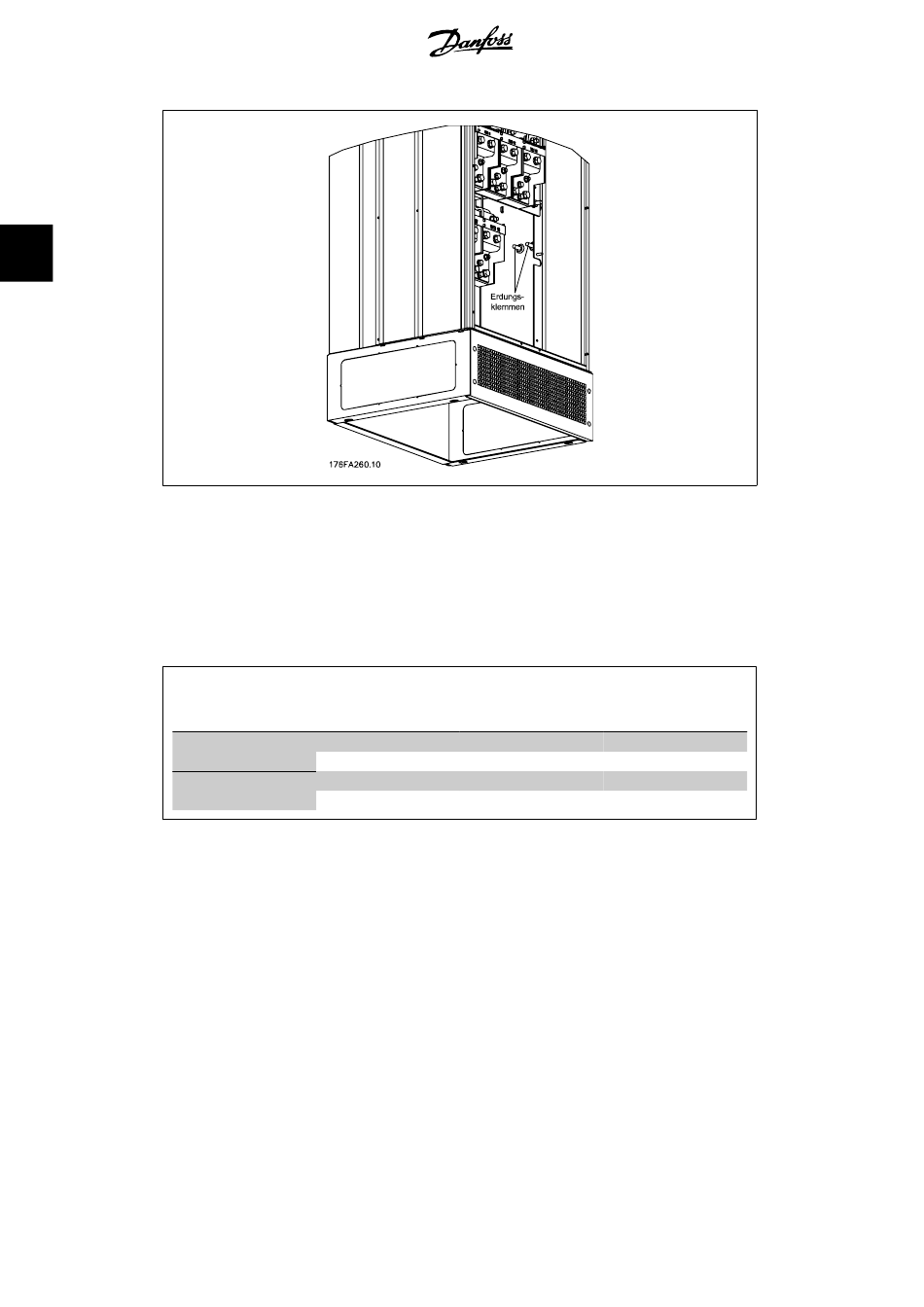

Abbildung 3.18: Position der Erdungsklemmen IP21 (NEMA 1) und IP54 (NEMA 12)
Kühlung
Für Kühlung kann auf unterschiedliche Weise gesorgt werden: Über die Kühlkanäle unten und
oben im Gerät, über die Kanäle hinten im Gerät oder durch Kombination von Kühlmöglichkeiten.
Luftströmung
Es muss für notwendige Luftströmung über den Kühlkörper gesorgt werden. Die Strömungsge-
schwindigkeit wird nachstehend gezeigt.
IP21/NEMA 1 und
IP54/NEMA 12
IP00/Chassis
Tabelle 3.2: Luftströmung über Kühlkörper
28
Schutzart
D1 und D2
E1
D3 und D4
E2
MG.33.U1.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
VLT
Produkthandbuch Hochleistungsanwendun-
Luftströmung Tür- Luftströmung über
lüfter/oberer Lüf- Kühlkörper
ter
170 m 3 /h 765 m
340 m 3 /h 1444 m
255 m 3 /h 765 m
255 m 3 /h 1444 m
®
Automation Drive FC 300
3 /h
3 /h
3 /h
3 /h
gen
