Betriebsanleitung ECL Comfort 310, Applikation P318
2.0 Installation
2.1 Vor der Installation
Der ECL-Applikationsschlüssel P318 umfasst vier Untertypen:
P318.1, P318.2, P318.10 und P318.11.
Die Grundlagen für Applikation P318.1:
Temperaturregelung des Speicherladesystems
Die gewünschte TWW-Temperatur an S6 (Einstellung in
Kreislauf 1, Favoriten-Anzeige 1) bestimmt das Verfahren der
Speicherladung. Die Speichertemperaturfühler S6 und S8, der
Versorgungstemperaturfühler S2 und der Ladetemperaturfühler S3
sind die wichtigsten Fühler. Sie müssen angeschlossen sein. Wenn
einer der aufgeführten Temperaturfühler nicht angeschlossen ist,
schließt sich entweder das Ventil M1 oder die Regelpumpe P1/V1
hält an.
Die Ladetemperatur an S3 basiert auf der gewünschten
TWW-Temperatur an S6 und einer eingestellten Ladedifferenz.
Die Applikation ermöglicht eine interne oder eine externe
TWW-Zirkulation. Bei einer externen Zirkulation entspricht die
gewünschte Temperatur an S3 der gewünschten TWW-Temperatur,
wenn keine Ladung stattfindet.
Optional: Über eine Temperaturregelung der Zirkulationsleitung
an S9 wird sichergestellt, dass die gewünschte Temperatur durch
eine ON/OFF-Regelung von P3 oder eine Drehzahlregelung
von V3 erreicht wird. Während des Ladevorgangs kann die
Zirkulationspumpe ausgeschaltet oder mit minimaler Drehzahl
betrieben werden.
Das Speicherladesystem starten:
1. Die Speichertemperatur an S6 unterschreitet den Wert
der Summe aus „Gewünschte TWW-Temperatur" +
„Einschaltdifferenz".
Beispiel: 60 °C + (-5) = 55 °C
2. X1 wird eingeschaltet.
3. M1 öffnet entweder vollständig oder bis zu einer vorgegebenen
Position (alternativ wird P1/V1 mit voreingestellter Drehzahl
eingeschaltet), damit sich die Versorgungstemperatur an S2
erhöht. Die Rücklauftemperaturbegrenzung wird eingehalten.
4. P2/V2 wird eingeschaltet, wenn die Versorgungstemperatur
an S2 höher ist als der Wert der Summe aus „Gewünschte
TWW-Temperatur" + „Pumpe Einschaltdiff.".
Beispiel: 60 °C + 3 K = 63 °C
V2 wird mit minimaler Drehzahl eingeschaltet, z. B. 20 %.
5. M1 (oder P1/V1) regelt die Ladetemperatur an S3.
6. Solange die Ladetemperatur an S3 höher ist als die gewünschte
Ladetemperatur - 2 K, wird die Drehzahl über V2 erhöht.
Das Speicherladesystem stoppen:
1. Die Pufferspeichertemperatur an S6 überschreitet den Wert
der Summe aus 2 K + „Gewünschte TWW-Temperatur" +
„Einschaltdifferenz".
UND
die untere Speichertemperatur an S8 überschreitet den
Wert der Summe aus „Gewünschte TWW-Temperatur" +
„Ausschaltdifferenz".
Beispiel: Temperatur an S6 ist höher als 2 + 60 °C + (-5) =
57 °C) UND (60 °C + (-8) = 52 °C)
6 | © Danfoss | 2018.09

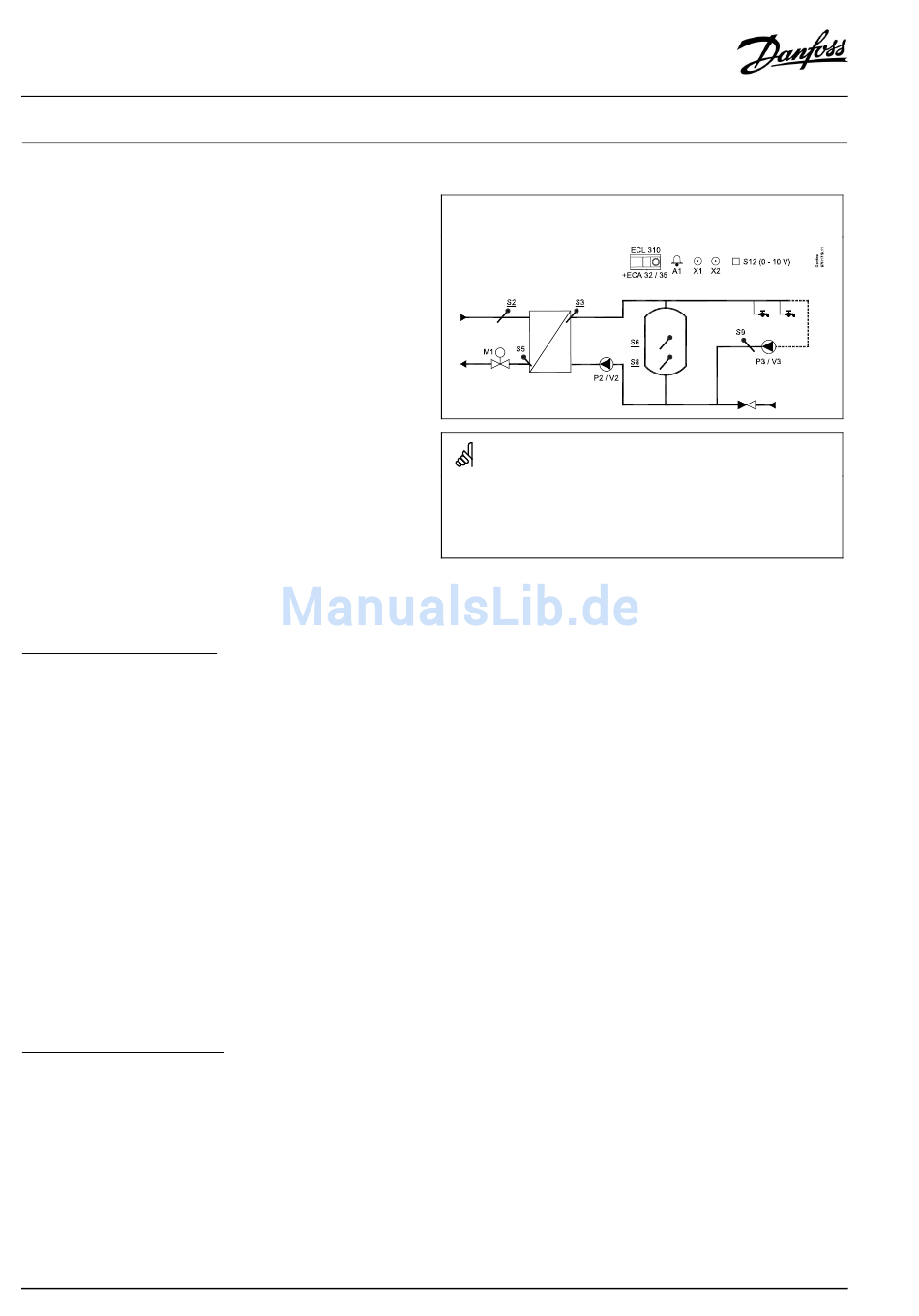

P318.1, Bsp. a, Applikation mit Motorregelventil und interner
TWW-Zirkulation:
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 310
Regler vom Typ ECL Comfort 310
ECA 32
Eingebautes Erweiterungsmodul, Ausgänge
0–10 V
ECA 35
Eingebautes Erweiterungsmodul, Ausgänge
0–10 V und PWM-Ausgänge
S2
(zwingend) Versorgungstemperaturfühler
S3
(zwingend) Ladetemperaturfühler
S5
Rücklauftemperaturfühler
S6
(zwingend) Speichertemperaturfühler oben
S8
(zwingend) Speichertemperaturfühler unten
S9
TWW-Rücklauftemperaturfühler
S12
0–10-V-Eingang für gewünschte Temperatur an S6
P2
Ladepumpe (ON/OFF-geregelt)
V2
Drehzahl geregelte Ladepumpe (0–10 V oder
PWM)
P3
Zirkulationspumpe (ON/OFF-geregelt)
V3
Drehzahl geregelte Zirkulationspumpe (0–10 V
oder PWM)
M1
Motorregelventil (3-Punkt-Schritt-Regelung)
X1
Wärmebedarfssignal
X2
LEGIO Desinfektion ist aktiviert
A1
Alarm
2.
P2 ist entsprechend „Nachlauf P-SPL" ausgeschaltet. V2
ändert die Drehzahl auf 0 %.
HINWEIS: „Nachlauf" wird nicht eingehalten, wenn die
Ladetemperatur an S3 niedriger ist als die gewünschte
Ladetemperatur.
3.
X1 wird ausgeschaltet.
4.
M1 schließt sich (alternativ: Ausschaltung von P1/V1) oder
hält die gewünschte Temperatur an S3 aufrecht.
