3.3.6. Verschraubung/Kabeleinführung - IP21 (NEMA 1) und IP54
(NEMA 12)
Kabel werden über das Bodenblech ange-
schlossen. Das Blech abnehmen und die An-
bringungen der Einführung der Verschraubun-
gen
Löcher im markierten Bereich auf der Zeich-
nung vorsehen.
Das Bodenblech für Kabeleinführung muss am
Frequenzumrichter befestigt werden, um den
angegebenen Schutzgrad einzuhalten und
richtige Kühlung des Geräts sicherzustellen.
Wird das Bodenblech nicht befestigt, kann das
Gerät abschalten.
Das eigentliche Bodenblech des Gehäuses E1 kann im oder außerhalb vom Gehäuse befestigt
werden. Dies sorgt für Flexibilität beim Einbau, da die Verschraubungen und Kabel bei Befestigung
von unten installiert werden können, bevor der Frequenzumrichter auf den Sockel gesetzt wird.
Abbildung 3.27: Befestigung des Bodenblechs, Gehäuse E1
oder Kabeldurchführungen
MG.33.U1.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
planen.

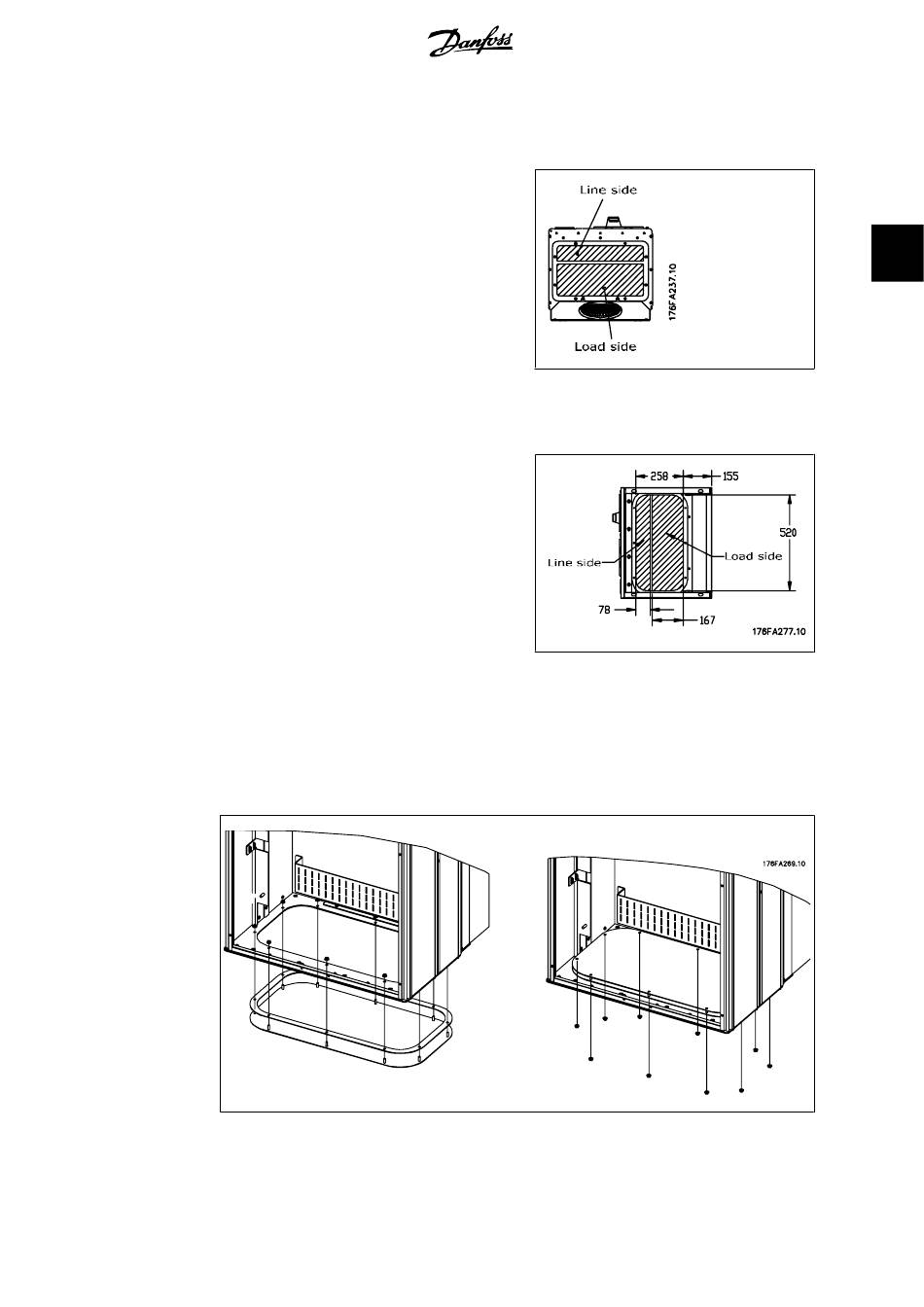

Abbildung 3.25: Ansicht der Kabeleinführung von
der Unterseite des Frequenzumrichters - Gehäuse
D1 und D2
Abbildung 3.26: Ansicht der Kabeleinführung von
der Unterseite des Frequenzumrichters - Gehäuse
E1
