Lenk- Und Schiebehilfe Aussenbereich (Outdoor-Vorbau) - SORG Mio Bedienungsanweisung

Mio (Design 2018)

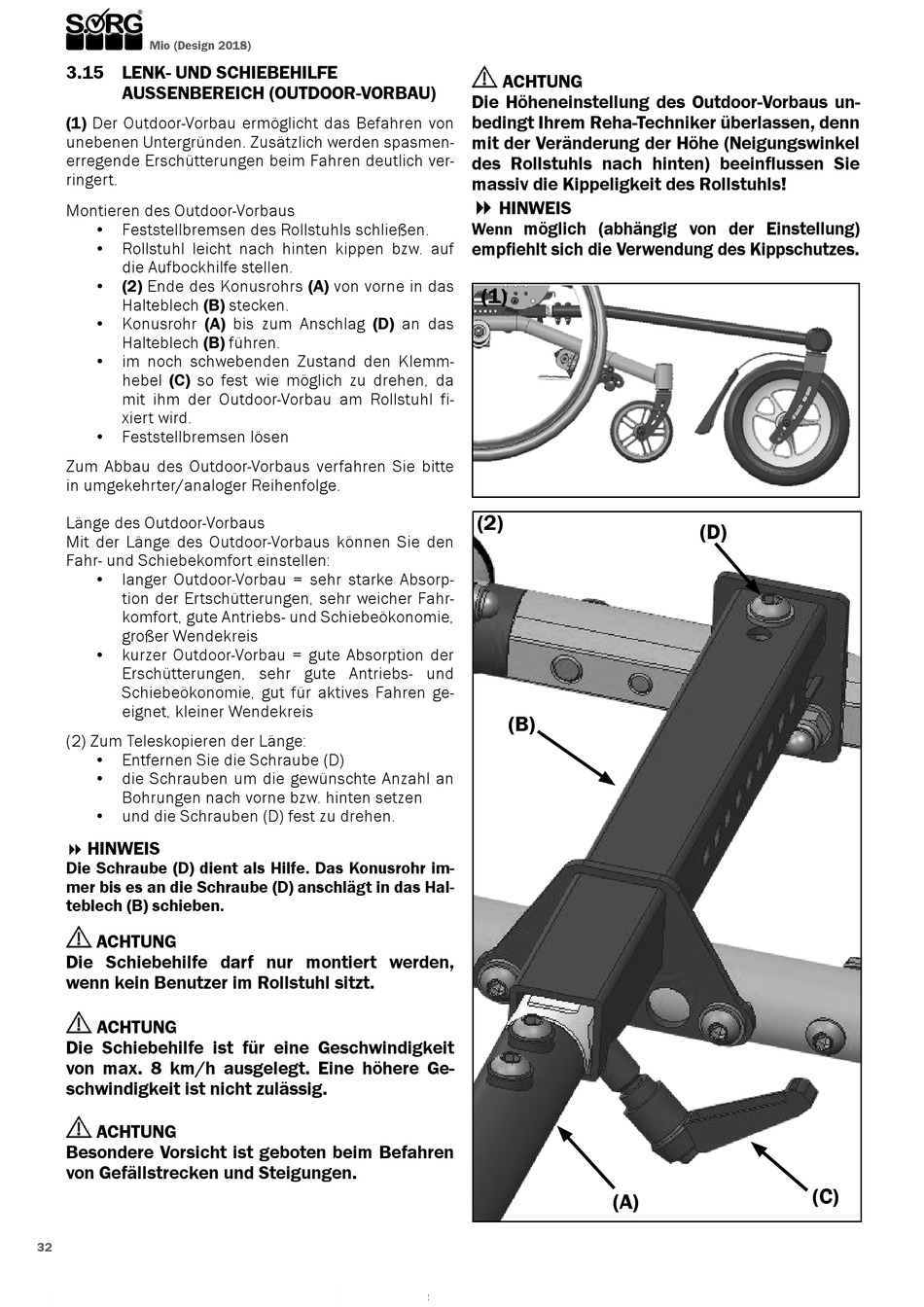

3.15 LENK- UND SCHIEBEHILFE
AUSSENBEREICH (OUTDOOR-VORBAU)
(1) Der Outdoor-Vorbau ermöglicht das Befahren von
unebenen Untergründen. Zusätzlich werden spasmen-
erregende Erschütterungen beim Fahren deutlich ver-
ringert.
Montieren des Outdoor-Vorbaus
• Feststellbremsen des Rollstuhls schließen.
• Rollstuhl leicht nach hinten kippen bzw. auf
die Aufbockhilfe stellen.
• (2) Ende des Konusrohrs (A) von vorne in das
Halteblech (B) stecken.
• Konusrohr (A) bis zum Anschlag (D) an das
Halteblech (B) führen.
• im noch schwebenden Zustand den Klemm-
hebel (C) so fest wie möglich zu drehen, da
mit ihm der Outdoor-Vorbau am Rollstuhl fi-
xiert wird.
• Feststellbremsen lösen
Zum Abbau des Outdoor-Vorbaus verfahren Sie bitte
in umgekehrter/analoger Reihenfolge.
Länge des Outdoor-Vorbaus
Mit der Länge des Outdoor-Vorbaus können Sie den
Fahr- und Schiebekomfort einstellen:
• langer Outdoor-Vorbau = sehr starke Absorp-
tion der Ertschütterungen, sehr weicher Fahr-
komfort, gute Antriebs- und Schiebeökonomie,
großer Wendekreis
• kurzer Outdoor-Vorbau = gute Absorption der
Erschütterungen, sehr gute Antriebs- und
Schiebeökonomie, gut für aktives Fahren ge-
eignet, kleiner Wendekreis
(2) Zum Teleskopieren der Länge:
• Entfernen Sie die Schraube (D)
• die Schrauben um die gewünschte Anzahl an
Bohrungen nach vorne bzw. hinten setzen
• und die Schrauben (D) fest zu drehen.
HINWEIS
�
Die Schraube (D) dient als Hilfe. Das Konusrohr im-
mer bis es an die Schraube (D) anschlägt in das Hal-
teblech (B) schieben.
ACHTUNG
Die Schiebehilfe darf nur montiert werden,
wenn kein Benutzer im Rollstuhl sitzt.
ACHTUNG
Die Schiebehilfe ist für eine Geschwindigkeit
von max. 8 km/h ausgelegt. Eine höhere Ge-
schwindigkeit ist nicht zulässig.
ACHTUNG
Besondere Vorsicht ist geboten beim Befahren
von Gefällstrecken und Steigungen.
32
ACHTUNG
Die Höheneinstellung des Outdoor-Vorbaus un-
bedingt Ihrem Reha-Techniker überlassen, denn
mit der Veränderung der Höhe (Neigungswinkel
des Rollstuhls nach hinten) beeinflussen Sie
massiv die Kippeligkeit des Rollstuhls!
� HINWEIS
möglich (abhängig von der Einstellung)
Wenn
empfiehlt sich die Verwendung des Kippschutzes.
(1)
(2)
(B)
(A)
(D)
(C)
