3.7.2 BECKENSICHERUNG

Beckensicherungen (Beckengurte) sind bei der Roll-
stuhlkonfiguration optional über die SORG-Bestellblät-
ter, oder durch Bestellungen mittels Ersatzteilkatalo-
ge zu beziehen. Die Montage und Bestellung erfolgt
durch Ihren Reha-Techniker.
3.7.3 Winkeleinstellung Schiebebügel

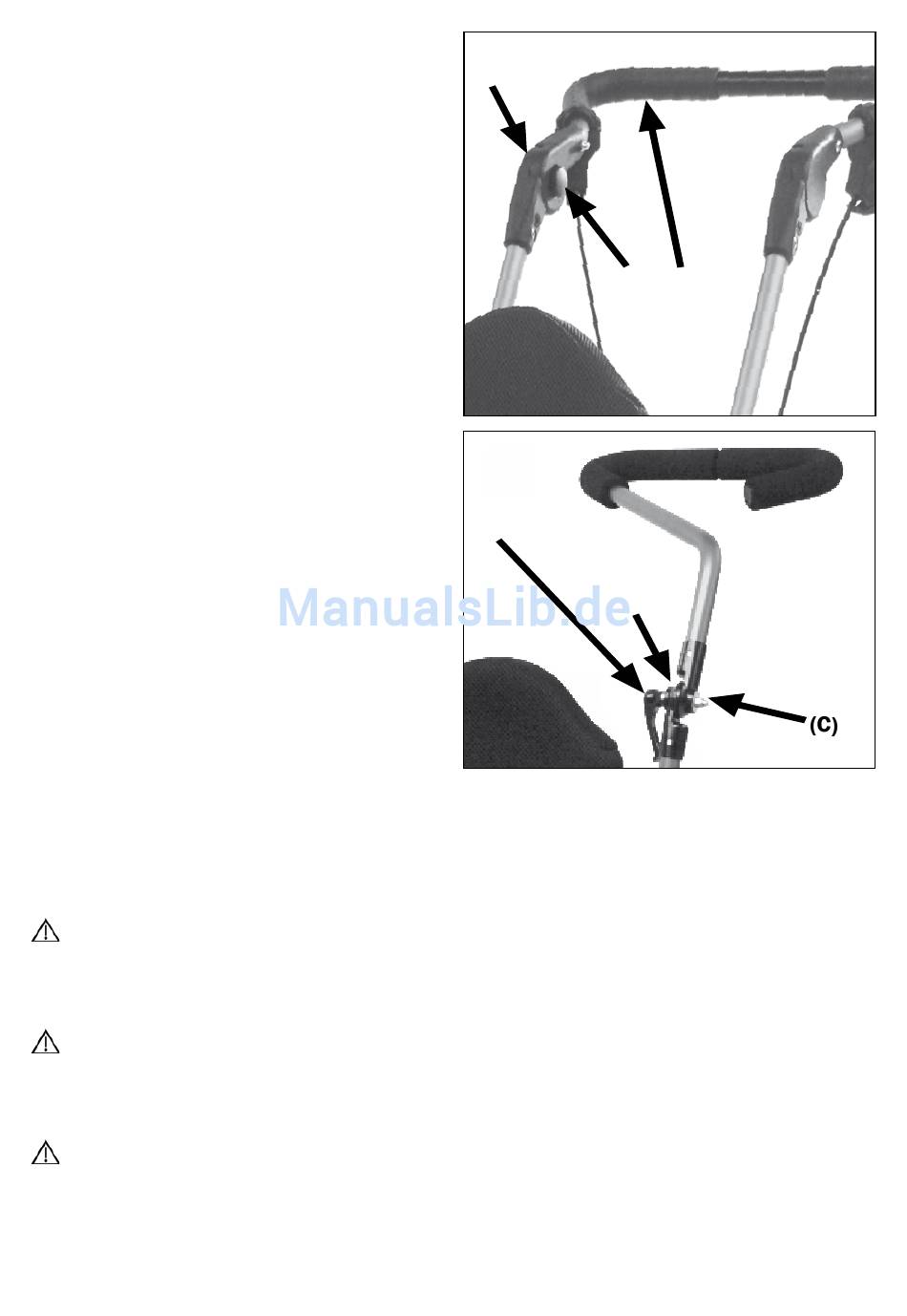

(1) Zur Winkelverstellung am Schiebebügel:
• Gleichzeitig auf beiden Seiten die Arretie-
rungsknöpfe (A) am Verstellelement (B) nach
innen drücken,
• Bügel (C) mit gedrückten Arretierungsknöpfen
(A) in die gewünschte Position verstellen,
• Arretierungsknöpfe (A) loslassen.
• Sie ragen jetzt wieder über das Verstellelement
(B) heraus.
(2) Zur Winkelverstellung am Einhandschiebegriff:
• Exzenterspanner (A) lösen,
• Schiebegriff in die gewünschte Position ver-
stellen,
• Den Hebel (A) bis zum Anschlag nach unten
drücken.

3.7.4 Spannkraft der Exzenterspanner

(2) Der Klemmhebel (A) des Exzenterspanners ist
auf der Gegenseite des Halters (B) mit einer Justier-
schraube (C) fixiert. Durch Drehen des Klemmhebels
(A) im Uhrzeigersinn verstärkt sich die Spannkraft des
Exzenterspanners. Zum Schwächen der Spannkraft
drehen Sie gegen den Uhrzeigersinn.
Einstellen der Spannkraft
• (2) Klemmhebel (A) öffnen,
• mit der Justierschraube (C) die Klemmkraft
korrigieren,
• Exzenterhebel wieder schließen und Funkti-
onstüchtigkeit prüfen.
ACHTUNG
Sie in kurzen Intervallen die Funk-
Kontrollieren
tionstüchtigkeit und Vollständigkeit des Exzen-
terspanners.
ACHTUNG
Schiebehilfen dürfen sich in geschlossener
Die
Stellung der/des Exzenterspanner/s nicht in
der Aufnahme (B) bewegen lassen.
ACHTUNG
Zulässiges Benutzergewicht bei Verwendung Ein-
handschiebegriff max. 40 kg.
(1)
(B)
(A) (C)
(2)
(A)
(B)
