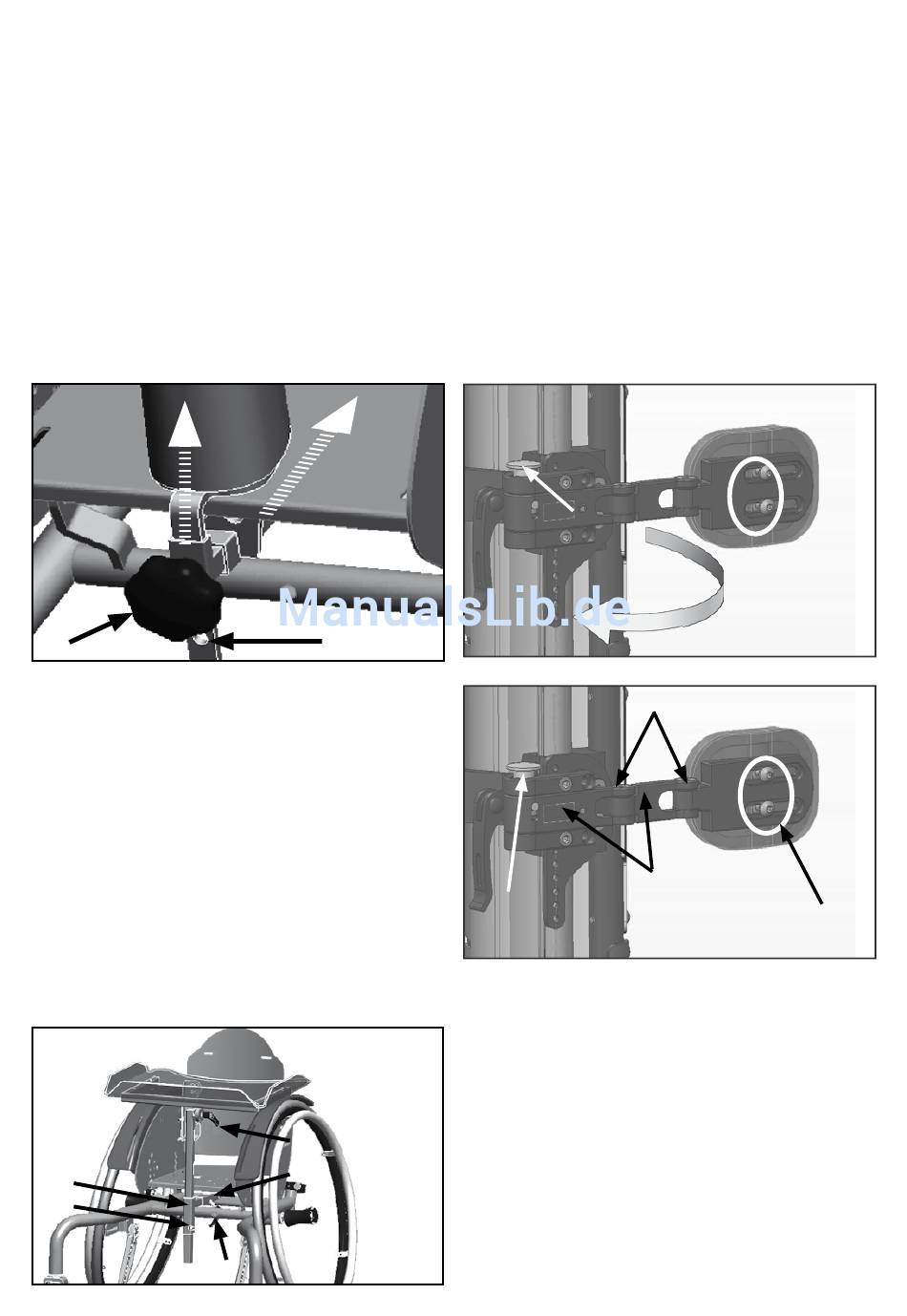

3.12 ABDUKTIONSKEIL

Der Abduktionskeil ist unter dem SitzFix montiert. Die
Höhe kann in 15 mm/ 1,5 cm Schritten verstellt wer-
den, die Distanz stufenlos.
(1) Einstellen der Höhe:
• Sterngriffschraube (A) komplett entfernen,
• den Keil mit Halterung entlang der Lochreihe
(B) in die gewünschte Höhe versetzen,
• Sterngriffschraube (A) wieder einsetzen.
Einstellen der Distanz:
• Sterngriffschraube (A) nur leicht lösen,
• Keil am Sterngriff in die gewünschte Position
nach vorne oder nach hinten schieben,
• Sterngriffschraube (A) wieder fest zudrehen.
(1)
(A)

3.13 THERAPIETISCH

Höheneinstellung
• (2) Gewindestift (A) lösen,
• Therapietisch in die gewünschte Höhe bringen,
• Gewindestift wieder fest anziehen.
Winkeleinstellung
• Klemmhebel (C) lösen,
• Therapietisch in die gewünschte Neigung bringen,
• Klemmhebel wieder fest anziehen.
Tiefeneinstellung/Einsetzen/Entfernen
• Klemmhebel (B) lösen,
• Halterung (E) in die Aufnahme (D) stecken,
• Therapietisch in die gewünschte Position brin-
gen,
• Klemmhebel (C) wieder fest anziehen.
Zum Entfernen verfahren Sie bitte analog.
(2)
(E)
(A)
(B)
(C)
(D)
(B)

3.14 THORAXPELOTTEN

(3) Die Thoraxpelotten lassen sich folgendermaßen
öffnen und schließen:
• Den Knopf (A) drücken und gleichzeitig die Pe-
lottenbügel nach hinten bzw. nach vorne klap-
pen.
• Sie rasten in der jeweiligen Position ein, wenn
Knopf (A) losgelassen wird.
(4) Um die einzelnen Bügelglieder (B) bzw. Verlänge-
rungsstücke in einer bestimmten Position zu fixieren,
drehen Sie mit einem geeigneten Innensechskant-
schlüssel die Schrauben (C) der Gelenke fest an.
(4) Die Position der Polster lässt sich mittels der
Schrauben (D) ver- bzw. einstellen.
(3)
(A)
(4)
(A)
Bedienungsanweisung
(C)
(B)
(D)
