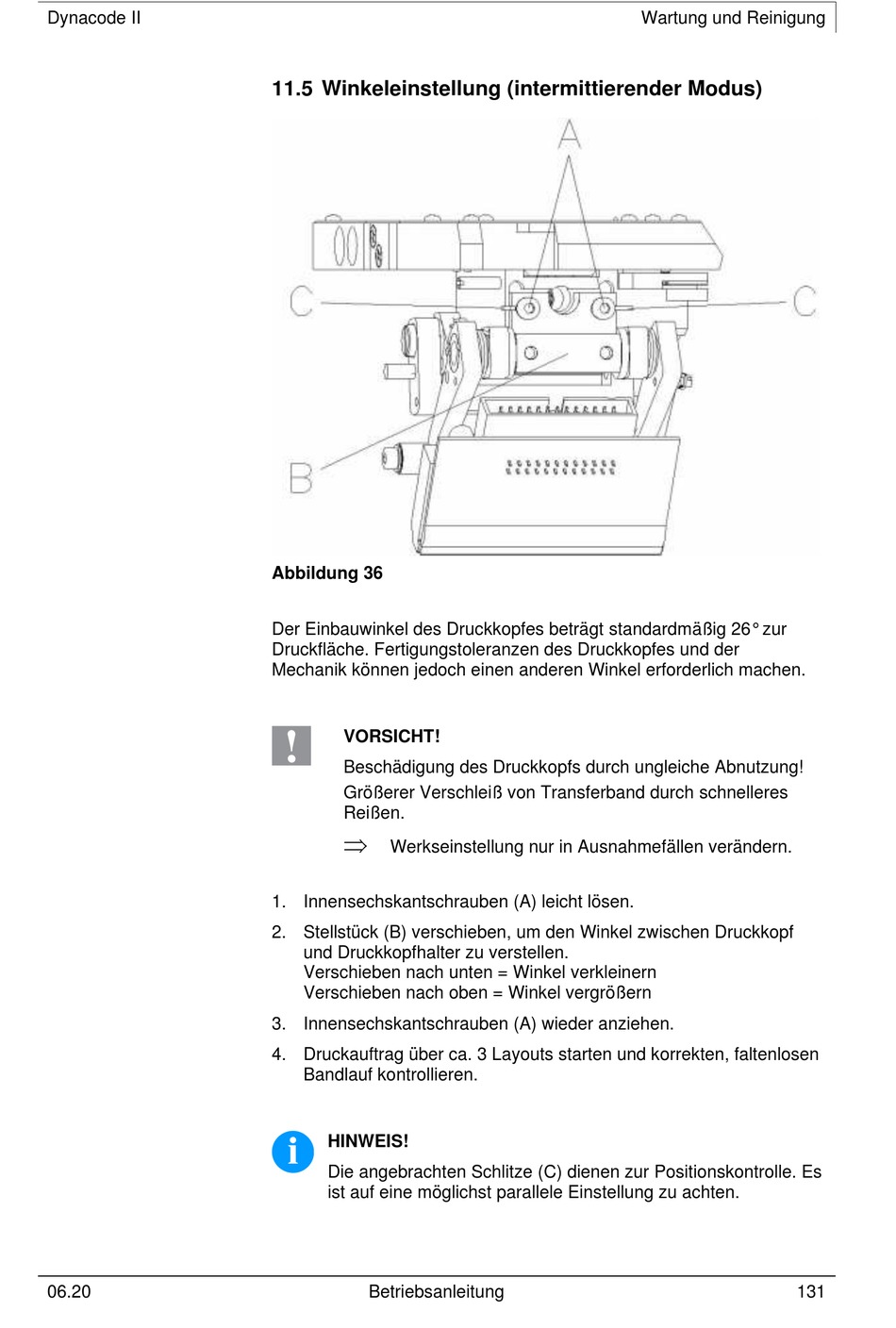

11.5 Winkeleinstellung (intermittierender Modus)

Abbildung 36
Der Einbauwinkel des Druckkopfes beträgt standardmäßig 26° zur
Druckfläche. Fertigungstoleranzen des Druckkopfes und der
Mechanik können jedoch einen anderen Winkel erforderlich machen.
VORSICHT!
Beschädigung des Druckkopfs durch ungleiche Abnutzung!
Größerer Verschleiß von Transferband durch schnelleres
Reißen.

Werkseinstellung nur in Ausnahmefällen verändern.
1. Innensechskantschrauben (A) leicht lösen.
2. Stellstück (B) verschieben, um den Winkel zwischen Druckkopf
und Druckkopfhalter zu verstellen.
Verschieben nach unten = Winkel verkleinern
Verschieben nach oben = Winkel vergrößern
3. Innensechskantschrauben (A) wieder anziehen.
4. Druckauftrag über ca. 3 Layouts starten und korrekten, faltenlosen
Bandlauf kontrollieren.
HINWEIS!
Die angebrachten Schlitze (C) dienen zur Positionskontrolle. Es
ist auf eine möglichst parallele Einstellung zu achten.
