3.4 Beispiel für die Typenbezeichnung eines Getriebes
Die Typenbezeichnung des Getriebes beginnt bei der abtriebsseitigen Komponente. Ein
Kegelrad-Doppelgetriebe mit hydraulischer Anlaufkupplung hat beispielsweise folgende
Typenbezeichnung:

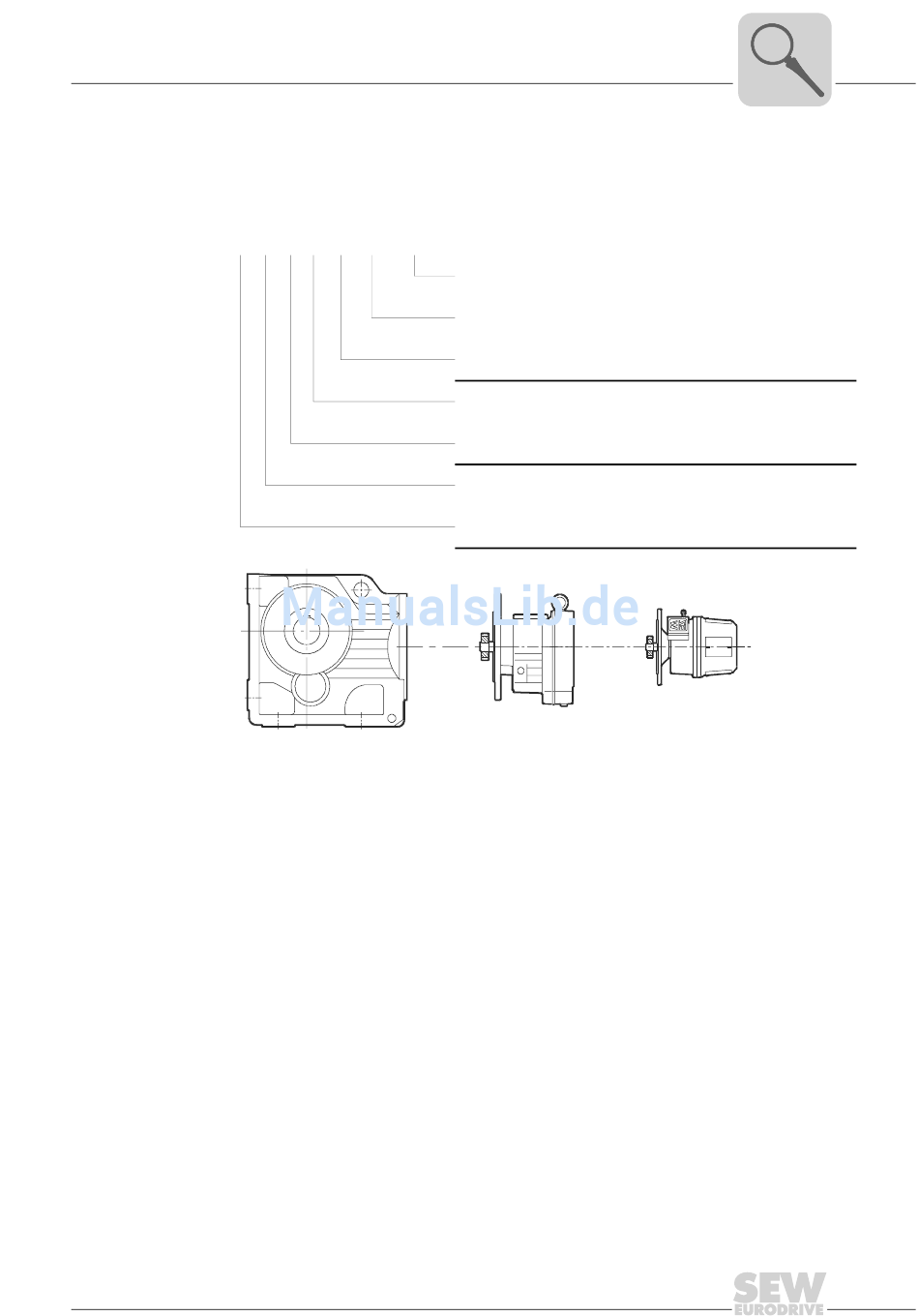

K 107 R 87 AT 421 /BMG
Bild 2: Beispiel für die Typenbezeichnung Getriebe
Weitere Beispiele:
•
•
Handbuch – Getriebe und Getriebemotoren
Typenbezeichnungen und Ausführungsarten
Beispiel für die Typenbezeichnung eines Getriebes
K107
RF 97 AD 3 /P
– Getriebetyp: RF Stirnradgetriebe in Flanschausführung
– Getriebegröße: 97
– Antriebsseitige Getriebekomponente: AD3/P Antriebsseitiger Deckel mit Motor-
grundplatte der Größe 3
FH 47 /R /G AQH 100/3
– Getriebetyp: FH Flachgetriebe mit Hohlwelle und Schrumpfscheibe
– Getriebegröße: 47
– Getriebeoption: /R Spielreduzierte Ausführung
– Getriebeoption: /G Gummipuffer
– Antriebsseitige Getriebekomponente: AQH 100/3 Adapter für den Anbau von Ser-
vomotoren mit Spannringnabe der Größe 100/3
antriebsseitige Getriebekomponente-Option
antriebsseitige Getriebekomponente-Größe
antriebsseitige Getriebekomponente-Typ
Getriebegröße
Getriebetyp
Getriebegröße
Getriebetyp
R87
2. Getriebe
1. Getriebe
AT421
59827AXX
