Antriebe für Elektrohängebahnen
5.7 Antriebe für Elektrohängebahnen

Typbezeichnung

Aufteilung in zwei
Gruppen
Technische Daten
60
Für den Betrieb von Elektrohängebahnen werden spezielle Getriebemotoren mit inte-
grierter Kupplung benötigt. SEW-EURODRIVE bietet deshalb eine Reihe von Antrieben
für Elektrohängebahnen an. Ausführliche Informationen hierzu finden Sie im Katalog
"Antriebe für Elektrohängebahnen".

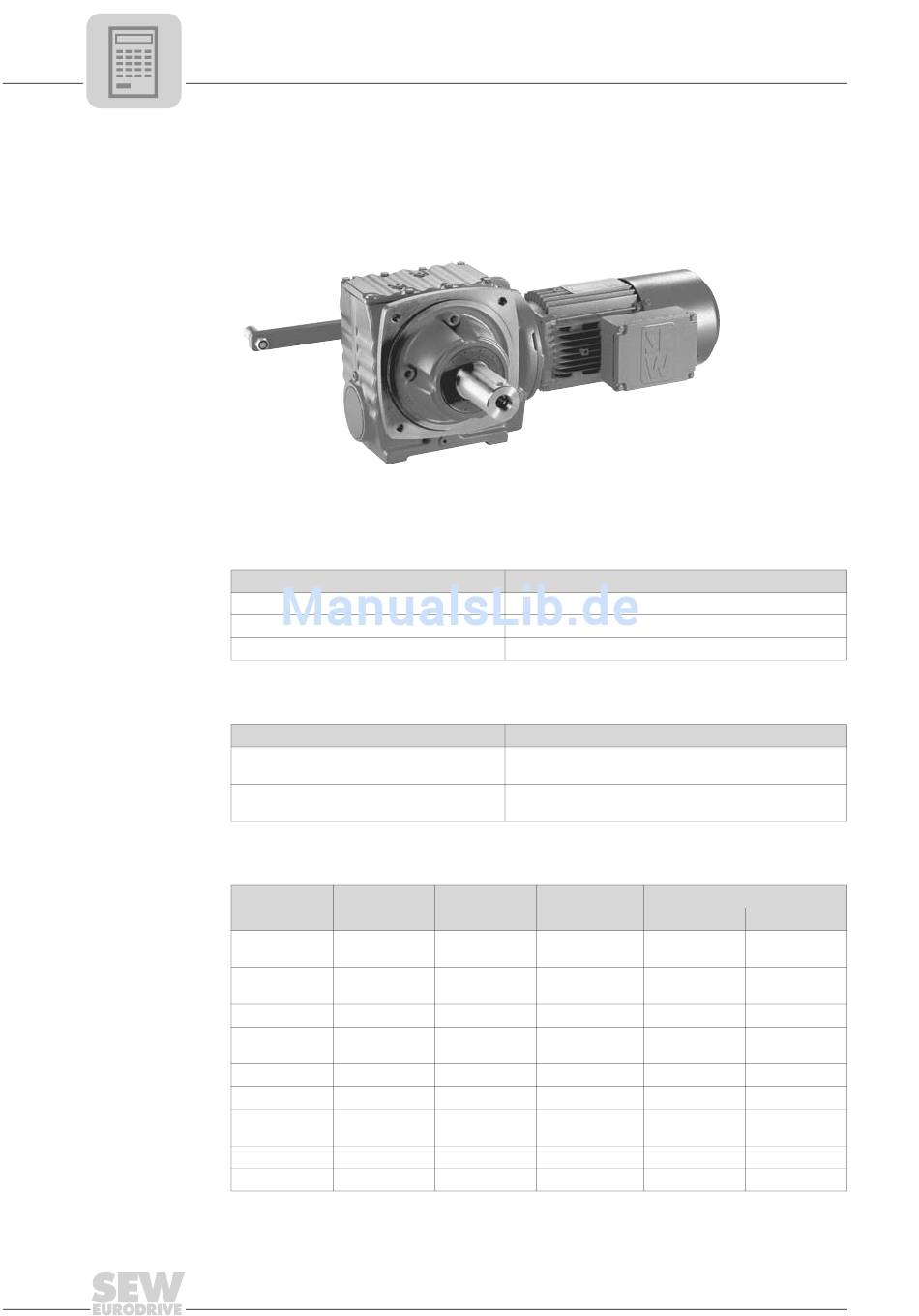

Bild 13: Antrieb für Elektrohängebahnen
Die Antriebe für Elektrohängebahnen haben folgende Typenbezeichnung:
Typ
HW..
HS..
HK..
Die Antriebe für Elektrohängebahnen werden in zwei Gruppen eingeteilt:
Gruppe
Antriebe für Hängebahnen nach Richtlinie
VDI 3643 (C1-Norm)
Antriebe für Schwerlast-Hängebahnen
Für die Hängebahnantriebe gelten folgende technische Daten:
M
a max
Typ
[Nm]
HW30 70
HS40 120
HS41 185
HS50 300
HS60 600
HK30 200
HK40 400
HK50 600
HK60 820
Beschreibung
Hängebahnantrieb auf Basis Spiroplan
Hängebahnantrieb auf Basis Schneckengetriebe
Hängebahnantrieb auf Basis Kegelradgetriebe
HS40 (bis Motorbaugröße DT80)
HS41 / HS50 / HS60
HK30 / HK40 / HK50 / HK60
F Übersetzungen
Ra
[Nm] i
5600 8.2 - 75
6500 7.28 - 201
10000 7.28 - 201
15000 7.28 - 201
25000 7.56 - 217.41
10000 13.1 - 106.38
18500 12.2 - 131.87
25000 13.25 - 145.14
40000 13.22 - 144.79
Handbuch – Getriebe und Getriebemotoren
03138AXX
®
-Getriebe
Antriebe
HW30
Wellenende
d [mm] l [mm]
20 35
25 35
20 35
25 35
25 35
30 60
35 70
45 90
25 35
30 60
35 70
45 90
55 110
