Projektierung Drehstrommotoren
7
MOVI-SWITCH® (→ GM)
MSW-2S mit AS-
interface-Steue-
rung
146
Funktionsweise von MOVI-SWITCH
AS - AS + DI2 DI3
0V 24V 24V 0V

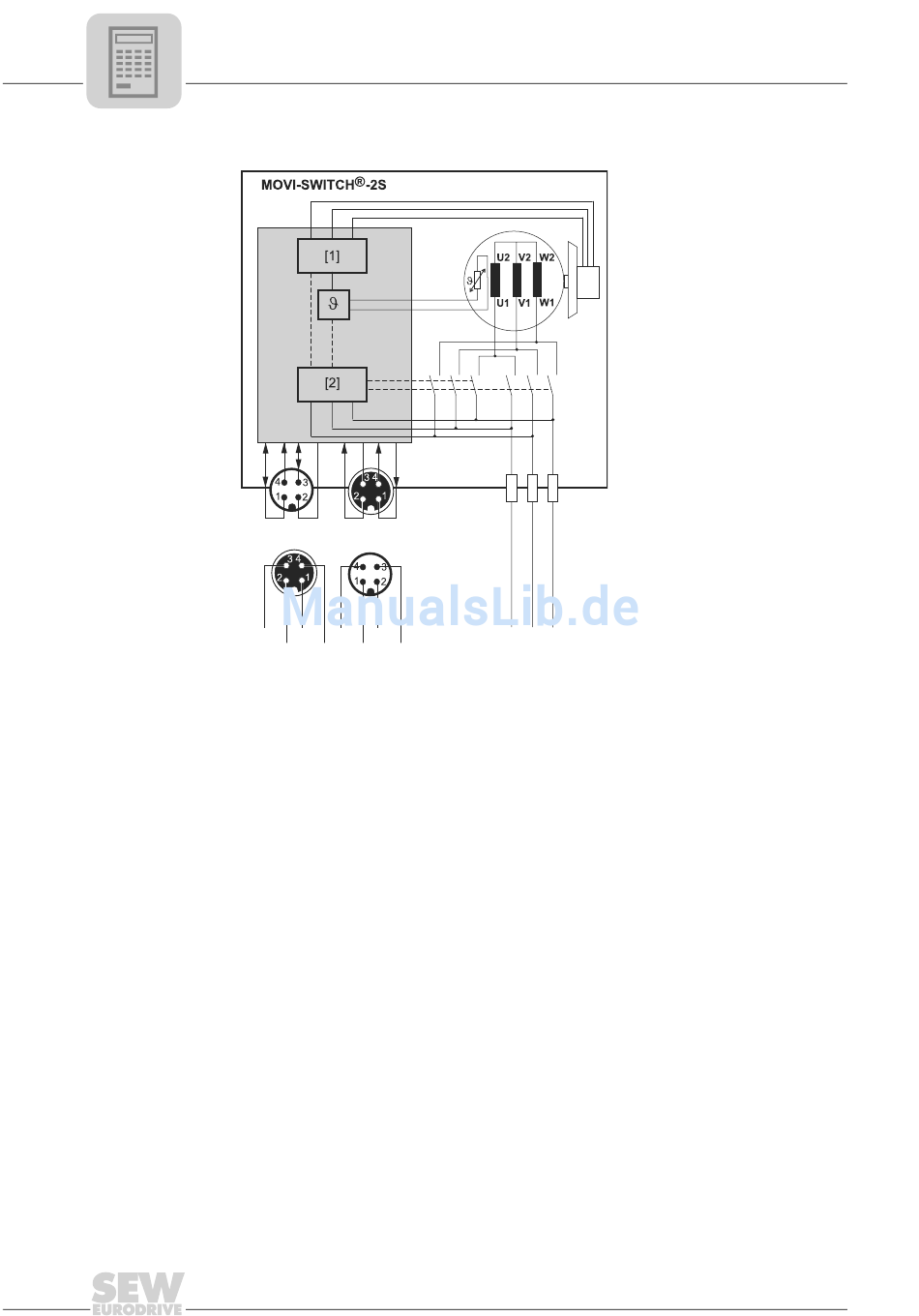

Bild 81: Prinzipbild MOVI-SWITCH
[1] Bremsenansteuerung
[2] Drehfelderkennung
AS AS-interface
®
MSW-2S mit AS-interface-Steuerung:
L1 L2 L3
®
MSW-2S mit AS-interface-Steuerung
Handbuch – Getriebe und Getriebemotoren
