Projektierung Drehstrommotoren
7
Steckverbinder (→ GM)
Integrierter Steck-
verbinder IS
G M
118

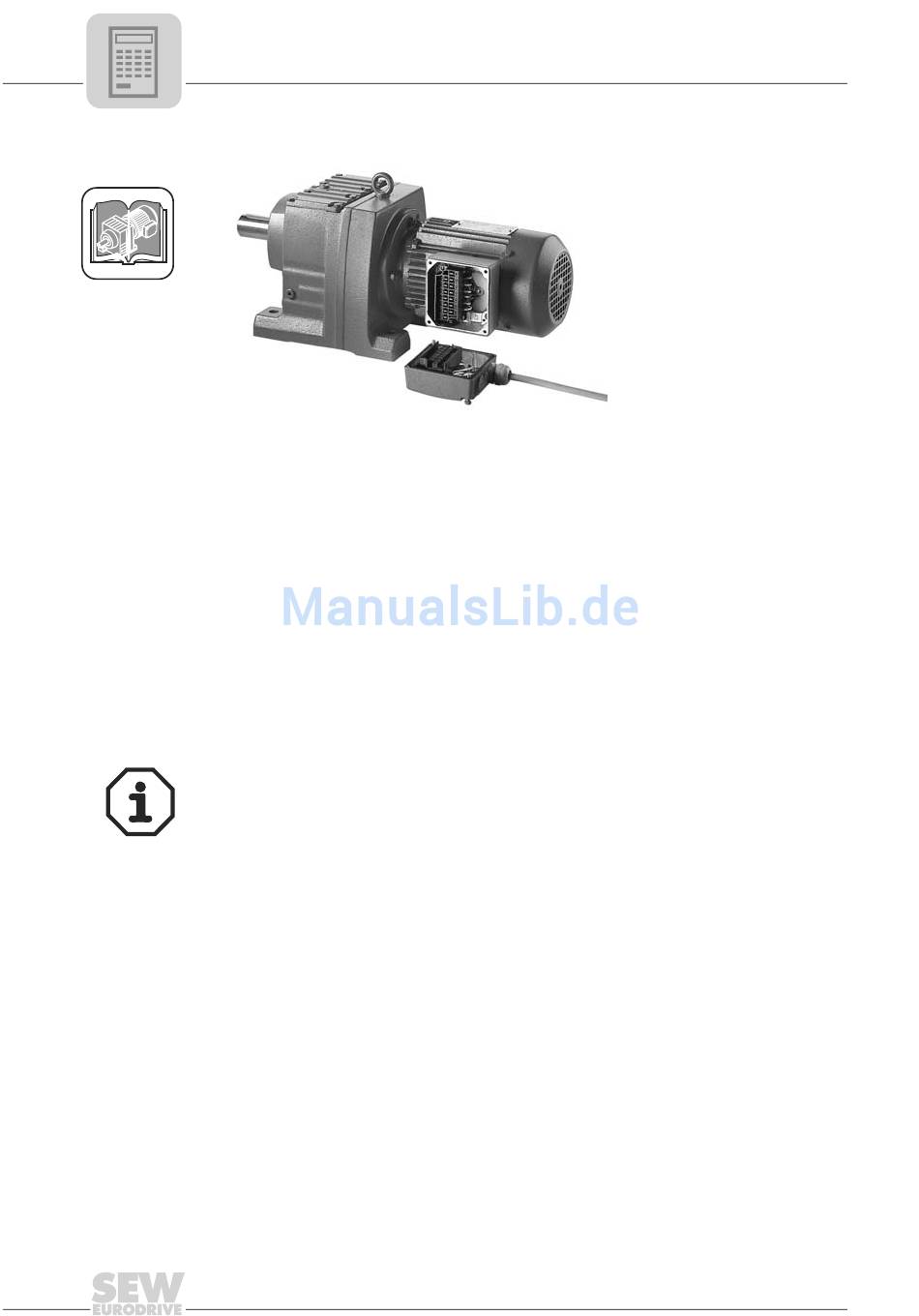

Bild 52: Drehstromgetriebemotor mit integriertem Steckverbinder IS
Die Drehstrom(brems)motoren der Baureihen DR63 und DT71 ... DV132S.. werden auf
Wunsch mit dem integrierten, 12-poligen Steckverbinder IS an Stelle des serienmäßi-
gen Klemmenkastens geliefert. Das IS-Oberteil (Gegenstecker) ist Bestandteil des Lie-
ferumfangs. IS ist besonders Platz sparend und bietet folgende Anschlussmöglichkei-
ten:
•
Motor, eintourig oder 2-fach polumschaltbar
•
Bremse
•
Temperaturüberwachung (TF oder TH)
Wie beim Klemmenkasten kann auch beim integrierten Steckverbinder IS die Kabelzu-
führung aus vier um 90° versetzten Richtungen erfolgen.
•
IS benötigt für das Abziehen des Steckers einen Freiraum von 30 mm.
•
Nur für Bremsmotoren DR63 mit IS Baugröße 1: Nur die Bremsenansteuerungen
BG1.2, BG2.4, BSR und BUR können im IS untergebracht werden. Andere Brem-
senansteuerungen müssen im Schaltschrank installiert werden.
03075AXX
Handbuch – Getriebe und Getriebemotoren
