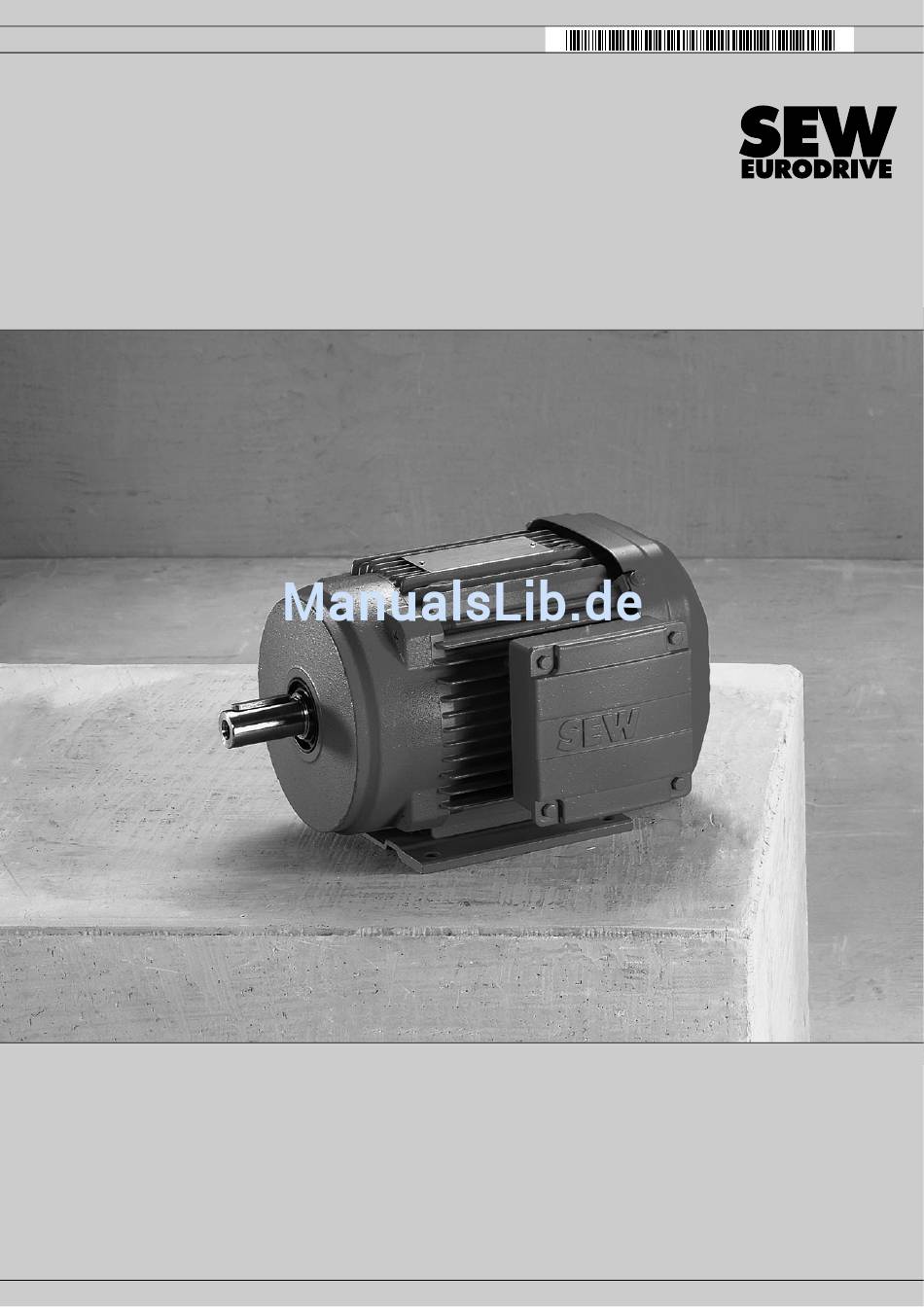

Antriebstechnik \ Antriebsautomatisierung \ Systemintegration \ Services
Zusatz zur Betriebsanleitung
Drehstrommotoren DR.71 – 225, 315
für Schwingbeanspruchung der Stufe 1
Ausgabe 12/2010
17009618 / DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SEW-Eurodrive DR.71-132

  • Seite 1 Antriebstechnik \ Antriebsautomatisierung \ Systemintegration \ Services Zusatz zur Betriebsanleitung Drehstrommotoren DR.71 – 225, 315 für Schwingbeanspruchung der Stufe 1 Ausgabe 12/2010 17009618 / DE...
  • Seite 2 SEW-EURODRIVE—Driving the world...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Zusatz zur Betriebsanleitung ................4 Drehstrommotoren für erhöhte Schwingbeanspruchung ......4 Schwingbeanspruchung der Stufe 1 ............5 Prinzipbilder Drehstrom(-brems)motor............6 Prinzipbilder Klemmenkasten ..............12 Prinzipbilder Anbauoptionen ..............20 Lageranstellung ..................21 Zusatz zur Betriebsanleitung – Drehstrommotoren für Schwingbeanspruchung der Stufe 1...
  • Seite 4: Zusatz Zur Betriebsanleitung

    Zusatz zur Betriebsanleitung Drehstrommotoren für erhöhte Schwingbeanspruchung Zusatz zur Betriebsanleitung HINWEIS Für Drehstrommotoren DR.71-225, 315 mit der Zusatzausstattung "Schwingbean- spruchung Stufe 1" gibt es Ergänzungen, die im vorliegenden Zusatz zur Betriebsan- leitung beschrieben werden. Bitte verwenden Sie die hier angegebenen Daten. Dieses Dokument ersetzt nicht die ausführliche, mitgeltende Betriebsanleitung "Drehstrommotoren DR.71-225, 315".
  • Seite 5: Schwingbeanspruchung Der Stufe 1

    Zusatz zur Betriebsanleitung Schwingbeanspruchung der Stufe 1 Schwingbeanspruchung der Stufe 1 Ein Motor für die Schwingstufe 1 ist wie folgt ausgerüstet: 1.2.1 Schraubensicherungen Motoren für erhöhte Schwingbeanspruchung der Stufe 1 enthalten folgende Schrauben- sicherungen: • Eventuell zu öffnende sicherheitsrelevante Verschraubungen: werden mit einem hochfesten Flüssigklebstoff gegen Losdrehen gesichert, dabei wird ein Losbrechmoment von >80 % des Anziehdrehmoments erreicht.
  • Seite 6: Prinzipbilder Drehstrom(-Brems)Motor

    Zusatz zur Betriebsanleitung Prinzipbilder Drehstrom(-brems)motor Prinzipbilder Drehstrom(-brems)motor 1.3.1 Drehstrommotor DR.71 – 132 Folgende Abbildung zeigt beispielhaft den Drehstrommotor DR.71 – 132: [113] [13] [22] [42] [93] 3168754955 Benennung Schraubensicherung [13] Zylinderschraube hochfester Flüssigklebstoff [22] Sechskantschraube mittelfester Flüssigklebstoff [93] Linsenschraube hochfester Flüssigklebstoff [113] Linsenschraube hochfester Flüssigklebstoff...
  • Seite 7 Zusatz zur Betriebsanleitung Prinzipbilder Drehstrom(-brems)motor 1.3.2 Drehstrom-Bremsmotor DR.71 – 132 Folgende Abbildung zeigt beispielhaft den Drehstrom-Bremsmotor DR.71 – 132: [113] [13] [900] [22] [93] 3169417227 Benennung Schraubensicherung [13] Zylinderschraube hochfester Flüssigklebstoff [22] Sechskantschraube mittelfester Flüssigklebstoff [93] Linsenschraube hochfester Flüssigklebstoff [113] Linsenschraube hochfester Flüssigklebstoff [900]...
  • Seite 8 Zusatz zur Betriebsanleitung Prinzipbilder Drehstrom(-brems)motor 1.3.4 Drehstrom-Bremsmotor DR.160 – 180 Folgende Abbildung zeigt beispielhaft den Drehstrom-Bremsmotor DR.160 – 180: [113] [22] [19] [900] [15] [94] 3171217291 Benennung Schraubensicherung [15] Sechskantschraube hochfester Flüssigklebstoff [19] Zylinderschraube hochfester Flüssigklebstoff [22] Sechskantschraube mittelfester Flüssigklebstoff [94] Zylinderschraube hochfester Flüssigklebstoff...
  • Seite 9 Zusatz zur Betriebsanleitung Prinzipbilder Drehstrom(-brems)motor 1.3.6 Drehstrom-Bremsmotor DR.200 – 225 Folgende Abbildung zeigt beispielhaft den Drehstrom-Bremsmotor DR.200 – 225: [113] [900] [22] [25] [15] [94] 3282557579 Benennung Schraubensicherung [15] Sechskantschraube hochfester Flüssigklebstoff [22] Sechskantschraube mittelfester Flüssigklebstoff [25] Zylinderschraube mittelfester Flüssigklebstoff [94] Zylinderschraube hochfester Flüssigklebstoff...
  • Seite 10 Zusatz zur Betriebsanleitung Prinzipbilder Drehstrom(-brems)motor 1.3.7 Drehstrommotor DR.315 Folgende Abbildung zeigt beispielhaft den Drehstrommotor DR.315: [113] [22] [19] [25] [15] [94] [609] 3171219723 Benennung Schraubensicherung [15] Sechskantschraube hochfester Flüssigklebstoff [19] Zylinderschraube hochfester Flüssigklebstoff [22] Sechskantschraube mittelfester Flüssigklebstoff [25] Linsenschraube mittelfester Flüssigklebstoff [94] Zylinderschraube hochfester Flüssigklebstoff...
  • Seite 11 Zusatz zur Betriebsanleitung Prinzipbilder Drehstrom(-brems)motor 1.3.8 Drehstrom-Bremsmotor DR.315 Folgende Abbildung zeigt beispielhaft den Drehstrom-Bremsmotor DR.315: [113] [19] [25] [900] [22] [15] [94] [609] 3171219723 Benennung Schraubensicherung [15] Sechskantschraube hochfester Flüssigklebstoff [19] Zylinderschraube hochfester Flüssigklebstoff [22] Sechskantschraube mittelfester Flüssigklebstoff [25] Linsenschraube mittelfester Flüssigklebstoff [94] Zylinderschraube...
  • Seite 12: Prinzipbilder Klemmenkasten

    Zusatz zur Betriebsanleitung Prinzipbilder Klemmenkasten Prinzipbilder Klemmenkasten 1.4.1 Klemmenkasten bei DR.71 – 80 mit Bremse BE und Reihenklemme KC1 Folgende Abbildung zeigt beispielhaft den Klemmenkasten bei Drehstrom-Brems- motoren DR.71 – 80 mit Bremse BE und Reihenklemme KC1: [123] [453] [113] 3172633355 Benennung Schraubensicherung...
  • Seite 13 Zusatz zur Betriebsanleitung Prinzipbilder Klemmenkasten 1.4.2 Klemmenkasten bei DR.71 – 90 mit Bremse BE.. und Steckverbinder IS Folgende Abbildung zeigt beispielhaft den Klemmenkasten bei Drehstrom-Brems- motoren DR.71 – 90 mit Bremse BE.. und Steckverbinder IS: [123] [137] [119] [1071] 3172420491 Benennung Schraubensicherung [119]...
  • Seite 14: Klemmenkasten Bei Dr.71 - 132

    Zusatz zur Betriebsanleitung Prinzipbilder Klemmenkasten 1.4.3 Klemmenkasten bei DR.71 – 132 Folgende Abbildung zeigt beispielhaft den Klemmenkasten bei Drehstrom-Brems- motoren DR.71 – 132: [123] [627] [632] [151] [137] [632] [119] 3172364043 Benennung Schraubensicherung Klemmenkasten in Aluminiumausführung Klemmenkasten in Graugussausführung [119] Linsenschraube hochfester Flüssigklebstoff [123]...
  • Seite 15: Klemmenkasten Bei Dr.71 - 132 Mit Bremse Be.. Und Steckverbinder And8

    Zusatz zur Betriebsanleitung Prinzipbilder Klemmenkasten 1.4.4 Klemmenkasten bei DR.71 – 132 mit Bremse BE.. und Steckverbinder AND8 Folgende Abbildung zeigt beispielhaft den Klemmenkasten bei Drehstrom-Brems- motoren DR.71 – 132 mit Bremse BE.. und Steckverbinder AND8: [123] [137] [119] [441] [434] 3172728331 Benennung Schraubensicherung...
  • Seite 16: Klemmenkasten Bei Dr.71 - 132 Mit Bremse Be Und Reihenklemme Kcc

    Zusatz zur Betriebsanleitung Prinzipbilder Klemmenkasten 1.4.5 Klemmenkasten bei DR.71 – 132 mit Bremse BE und Reihenklemme KCC Folgende Abbildung zeigt beispielhaft den Klemmenkasten bei Drehstrom-Brems- motoren DR.71 – 132 mit Bremse BE und Reihenklemme KCC: [123] [113] 3173694219 Benennung Schraubensicherung [113] Zylinderschraube hochfester Flüssigklebstoff...
  • Seite 17 Zusatz zur Betriebsanleitung Prinzipbilder Klemmenkasten 1.4.6 Klemmenkasten bei DR.160 – 225 mit Bremse BE und Steckverbinder IV Folgende Abbildung zeigt beispielhaft den Klemmenkasten bei Drehstrom-Brems- motoren DR.160 – 225 mit Bremse BE und Steckverbinder IV: [123] [137] [119] [434] 3172792203 Benennung Schraubensicherung [119]...
  • Seite 18: Klemmenkasten Bei Dr.315

    Zusatz zur Betriebsanleitung Prinzipbilder Klemmenkasten 1.4.7 Klemmenkasten bei DR.160 – 225 mit Bremse BE Folgende Abbildung zeigt beispielhaft den Klemmenkasten bei Drehstrom-Brems- motoren DR.160 – 225 mit Bremse BE: [123] [629] [632] [632] [137] [137] [629] 3173698827 Benennung Schraubensicherung [123] Zylinderschraube Sicherungsscheibe M8 [137]...
  • Seite 19 Zusatz zur Betriebsanleitung Prinzipbilder Klemmenkasten 1.4.9 Klemmenkasten bei DR.315 mit Anschlussplatte AS Folgende Abbildung zeigt beispielhaft den Klemmenkasten bei Drehstrom-Brems- motoren DR.315 mit Anschlussplatte AS: [123] [613] [119] 2x M63x1,5 2x NPT3"-14 2x M72x1,5 2x M16x1,5 2x M16x1,5 2x NPT1/2"-14 [161] [134] 3175257611...
  • Seite 20: Prinzipbilder Anbauoptionen

    Zusatz zur Betriebsanleitung Prinzipbilder Anbauoptionen Prinzipbilder Anbauoptionen 1.5.1 Drehstrom(brems-)motor Geber ES7., AS7. Folgende Abbildung zeigt beispielhaft den Anbau der Geber ES7. und AS7. an einen Drehstrom(brems-)motor: [22] [34] 3175489547 Benennung Schraubensicherung [22] Sechskantschraube mittelfester Flüssigklebstoff [34] Blechschraube Sicherungsscheibe M5 1.5.2 Drehstrom(brems-)motor DR.160 –...
  • Seite 21: Lageranstellung

    Zusatz zur Betriebsanleitung Lageranstellung Lageranstellung Baugröße Position der Pass-Scheibe Pass-Scheibe in mm Anzahl DR.71 30x38x0.5 DR.80 40x50x0.5 DR.90 – 100 40x50x0.5 B-Lagerschild DR.112 – 132 55x68x0.5 DR.160 – – DR.180 100x110x0.5 DR.200 – 225 125x140x0.5 DR.315 IEC; k+s Rz A-Lagerschild / Flansch 213x230x0.4 DR.315 M/L Rz 185x200x0.4...
  • Seite 24 SEW-EURODRIVE—Driving the world SEW-EURODRIVE Driving the world SEW-EURODRIVE GmbH & Co KG P.O. Box 3023 D-76642 Bruchsal/Germany Phone +49 7251 75-0 Fax +49 7251 75-1970 sew@sew-eurodrive.com www.sew-eurodrive.com...
