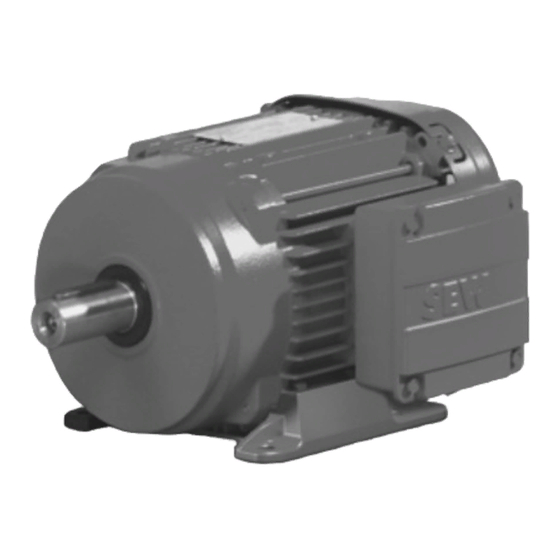

- Seite 1 *29182646_1019* Antriebstechnik \ Antriebsautomatisierung \ Systemintegration \ Services Zusatz zur Betriebsanleitung ® Drehstrommotoren mit MOVILINK DDI-Schnittstelle DRN71 - DRN132S Ausgabe 10/2019 29182646/DE...
- Seite 2 SEW-EURODRIVE—Driving the world...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise ........................ 4 Motorenaufbau.......................... 5 Prinzipieller Aufbau Motoren DRN71 – DRN132LS............ 5 Typenschild Motor DRN.................... 6 Typenbezeichnung Motor .................... 6 ® Typenschlüssel Kennung MOVILINK DDI-Schnittstelle .......... 7 Mechanische Installation ...................... 8 Klemmenkasten ...................... 8 Elektrische Installation ...................... 9 Anschluss im Klemmenkasten .................. 9 Anschluss mit Steckverbindern.................. 12... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise HINWEIS In diesem Dokument werden die Unterschiede beschrieben, die die Motoren DRN71 ® – DRN132LS mit MOVILINK DDI-Schnittstelle gegenüber den Standardmotoren auf- weisen. Das vorliegende Dokument gilt als Zusatz zur Betriebsanleitung "Drehstrommotoren DR..71 - 315, DRN63 - 315, DR2..63 - 80". -
Seite 5: Motorenaufbau
Motorenaufbau Prinzipieller Aufbau Motoren DRN71 – DRN132LS Motorenaufbau HINWEIS Die folgenden Abbildungen sind Prinzipbilder. Sie dienen als Zuordnungshilfe zu den Einzelteillisten. Abweichungen je nach Baugröße und Ausführungsart sind möglich. Prinzipieller Aufbau Motoren DRN71 – DRN132LS [707] [705] [103] [100] [706]... -
Seite 6: Typenschild Motor Drn
Motorenaufbau Typenschild Motor DRN.. Typenschild Motor DRN.. Die folgende Grafik zeigt beispielhaft das Typenschild eines Getriebemotors mit ® Schnittstelle MOVILINK DDI: 30534533643 Typenbezeichnung ® Kennung MOVILINK DDI-Schnittstelle Typenbezeichnung Motor Folgende Tabelle zeigt den Aufbau einer Motoren-Typenbezeichnung: DRN132M4/BE11/HR/FI/TF Produktfamilie Kürzel zur Kennzeichnung der Produktlinie 132M Baugröße Polzahl... -
Seite 7: Typenschlüssel Kennung Movilink
Motorenaufbau Typenschlüssel Kennung MOVILINK® DDI-Schnittstelle Typenschlü ssel Kennung MOVILINK® DDI- Schnittstell ® Typenschlüssel Kennung MOVILINK DDI-Schnittstelle ® Folgendes Diagramm zeigt den Aufbau der Kennung MOVILINK DDI-Schnittstelle: DI0C00 ® DI = MOVILINK DDI ® 0 = keine Bremsenansteuerung über MOVILINK DDI • A = Erweitertes elektronisches Typenschild •... -
Seite 8: Mechanische Installation
Mechanische Installation Klemmenkasten Mechanische Installation HINWEIS Die Schaltungsart darf nicht verändert werden. Klemmenkasten HINWEIS Es ist nicht zulässig, die Lage des Klemmenkastens zu verändern. Falls der Klem- menkasten gedreht werden muss, wenden Sie sich an SEW-EURODRIVE. ® Zusatz zur Betriebsanleitung – Drehstrommotoren mit MOVILINK DDI-Schnittstelle... -
Seite 9: Elektrische Installation
Elektrische Installation Anschluss im Klemmenkasten Elektrische Installation HINWEIS Die Schaltungsart darf nicht verändert werden. Anschluss im Klemmenkasten Im Klemmenkasten ist die Klemmenplatte für den Leistungsanschluss durch eine Kunststoff-Trennwand [1] von dem Teil abgetrennt, in dem der Anschluss für ® MOVILINK DDI stattfindet. - Seite 10 Elektrische Installation Anschluss im Klemmenkasten 1. Schließen Sie die 3 Kabel [2] wie in der folgenden Tabelle gezeigt an. Klemmenfarbe Klemmenbeschriftung Anschlussader Pink (PK) 13/C Pink (PK) /C Violett (VT) 14/D Violett (VT) /D Orange (OG) 15/B Orange (OG) /B Die gelbe Ader (YE) /A [3] darf nicht angeschlossen werden.
- Seite 11 Elektrische Installation Anschluss im Klemmenkasten 2. Bringen Kunststoff-Abdeckung gezeigt Zum mechanische Schutz wird die gelbe Ader wie in der Abbildung gezeigt mit der Kunststoff-Abdeckung [4] fixiert. 30494962955 3. Bringen Sie das Koaxialkabel [5] wie gezeigt an. 4. Um das Koaxialkabel zu entfernen, müssen Sie die Entriegelung [6] am Stecker drücken.
-
Seite 12: Anschluss Mit Steckverbindern
Elektrische Installation Anschluss mit Steckverbindern Anschluss mit Steckverbindern Die Kabeleinführung der Leistungs- und Signalkabel erfolgt über Steckverbinder. Beachten Sie die zulässigen Biegeradien der Kabel. 4.2.1 Darstellung der Anschlüsse Die Anschlussbilder der Steckverbinder zeigen die Kontaktseite der Anschlüsse. ® 4.2.2 Motoranschluss für Motoren mit MOVILINK DDI-Schnittstelle Folgende Tabelle zeigt Informationen zu diesem Anschluss: Funktion... -
Seite 13: Motoranschluss Für Motoren Mit Bremse Mit Movilink
Elektrische Installation Anschluss mit Steckverbindern ® 4.2.3 Motoranschluss für Motoren mit Bremse mit MOVILINK DDI-Schnittstelle Folgende Tabelle zeigt Informationen zu diesem Anschluss: Funktion ® Motoranschluss für Motoren mit Digital Interface (MOVILINK DDI) Anschlussart M23, male, Außengewinde, Fa. TE Connectivity – Intercontec products, Serie 723, SEW-Einsatz, SpeedTec-Ausstattung, Codier-Ring: ohne, berührsicher Anschlussbild Belegung... -
Seite 14: Motorkabel Für Motoren Drn
® Motorkabel für Motoren DRN.. mit MOVILINK DDI-Schnittstelle Anschlusskabel, feste Verlegung ® Motorkabel für Motoren DRN.. mit MOVILINK DDI-Schnittstelle Folgende Tabellen zeigen die verfügbaren Kabel für diesen Anschluss. Anschlusskabel, feste Verlegung Anschlusskabel Konformität/ Kabeltyp Länge/Verlege- Kabelquer- Sachnummer schnitt/Be- triebsspan- nung ®... -
Seite 15: Anschlusskabel, Schleppkettenverlegung
® Motorkabel für Motoren DRN.. mit MOVILINK DDI-Schnittstelle Anschlusskabel, Schleppkettenverlegung Anschlusskabel, Schleppkettenverlegung Anschlusskabel Konformität/ Kabeltyp Länge/Verlege- Kabelquer- Sachnummer schnitt/Be- triebsspan- nung ® CE/cURus: LEONI LEHC variabel 4 × 1.5 mm + 28123743 005796 4 × 1.0 mm + RG58 AC 500 V M23, ohne Codier- offen Ring, female ®... -
Seite 16: Anschluss Der Motorkabel Für Motoren Drn
® Motorkabel für Motoren DRN.. mit MOVILINK DDI-Schnittstelle Anschluss der Motorkabel für Motoren DRN.. ohne Bremse mit MOVILINK® DDI-Schnittstelle Anschluss Motorkabel für Motoren DRN.. ohne Bremse mit MOVILINK® DDI- Schnittstell Anschluss der Motorkabel für Motoren DRN.. ohne Bremse mit ® MOVILINK DDI-Schnittstelle Anschluss der Kabel mit Stecker auf der Motorseite. -
Seite 17: Anschluss Der Motorkabel Für Motoren Drn
® Motorkabel für Motoren DRN.. mit MOVILINK DDI-Schnittstelle Anschluss der Motorkabel für Motoren DRN.. mit BE-Bremse mit MOVILINK® DDI-Schnittstelle Anschluss Motorkabel für Motoren DRN.. mit BE-Bremse MOVILINK® DDI- Schnittstell Anschluss der Motorkabel für Motoren DRN.. mit BE-Bremse mit ® MOVILINK DDI-Schnittstelle Anschluss der Kabel mit Stecker auf der Motorseite. -
Seite 18: Kabelspezifikationen
Kabelspezifikationen Schleppkettenverlegung Kabelspezifikationen Schleppkettenverlegung LEHC 005796 LEHC 005770 LEHC 005771 LEHC 005772 LEHC 005773 Sachnummer Rohkabel 28123336 28123344 28123352 28123360 28123379 unkonfektioniert Querschnitt 4 × 1.5 mm 4 × 2.5 mm 4 × 4.0 mm 4 × 6.0 mm 4 × 10 mm Mechanischer Aufbau GNGE U/L1... - Seite 19 Kabelspezifikationen Schleppkettenverlegung LEHC 005796 LEHC 005770 LEHC 005771 LEHC 005772 LEHC 005773 Sachnummer Rohkabel 28123336 28123344 28123352 28123360 28123379 unkonfektioniert Querschnitt 4 × 1.5 mm 4 × 2.5 mm 4 × 4.0 mm 4 × 6.0 mm 4 × 10 mm [5] Adern 4 ×...
- Seite 20 Kabelspezifikationen Schleppkettenverlegung LEHC 005796 LEHC 005770 LEHC 005771 LEHC 005772 LEHC 005773 Sachnummer Rohkabel 28123336 28123344 28123352 28123360 28123379 unkonfektioniert Querschnitt 4 × 1.5 mm 4 × 2.5 mm 4 × 4.0 mm 4 × 6.0 mm 4 × 10 mm EU-Richtlinie 2011/65/EU (RoHS), frei von lackbenetzungshemmenden Substanzen, halogenfrei nach IEC 60754-1,...
-
Seite 21: Feste Verlegung
Kabelspezifikationen Feste Verlegung Feste Verlegung LEHC 005775 LEHC 005776 LEHC 005777 LEHC 005778 LEHC 005779 Sachnummer Rohkabel 28123395 28123409 28123417 28123425 28123433 unkonfektioniert Querschnitt 4 × 1.5 mm 4 × 2.5 mm 4 × 4.0 mm 4 × 6.0 mm 4 ×... - Seite 22 Kabelspezifikationen Feste Verlegung LEHC 005775 LEHC 005776 LEHC 005777 LEHC 005778 LEHC 005779 Sachnummer Rohkabel 28123395 28123409 28123417 28123425 28123433 unkonfektioniert Querschnitt 4 × 1.5 mm 4 × 2.5 mm 4 × 4.0 mm 4 × 6.0 mm 4 × 10 mm [6] Schirm Geflecht aus ver- Geflecht aus ver-...
-
Seite 23: Technische Daten Geber
Technische Daten Geber Technische Daten Geber Singleturn-Auflösung Multiturn-Auflösung Schnittstelle Systemdaten Geberoption (Positionsauflösung pro (Max. Zählwert für ganze Anschluss Motorumdrehung) Motorumdrehungen) /EI8Z ® MOVILINK DDI, 12 Bit 4096 inc. – – koaxial Single-Turn-Absolute-Encoder ® Zusatz zur Betriebsanleitung – Drehstrommotoren mit MOVILINK DDI-Schnittstelle... -
Seite 24: Maßblätter Drn.. Mit Klemmenkasten Für Movilink
® Maßblätter DRN.. mit Klemmenkasten für MOVILINK ® Maßblätter DRN.. mit Klemmenkasten für MOVILINK 71MS 80MK 80MS 90S(R) LB (B5/B14) LB (B3) LBS (B5/B14) LBS (B3) ® Zusatz zur Betriebsanleitung – Drehstrommotoren mit MOVILINK DDI-Schnittstelle... - Seite 25 ® Maßblätter DRN.. mit Klemmenkasten für MOVILINK 100LS 100LM 100L 112M(B) 132S LB (B5/B14) LB (B3) LBS (B5/B14) LBS (B3) ® Zusatz zur Betriebsanleitung – Drehstrommotoren mit MOVILINK DDI-Schnittstelle...
