2.1.18. Programmieren mit LCP
2

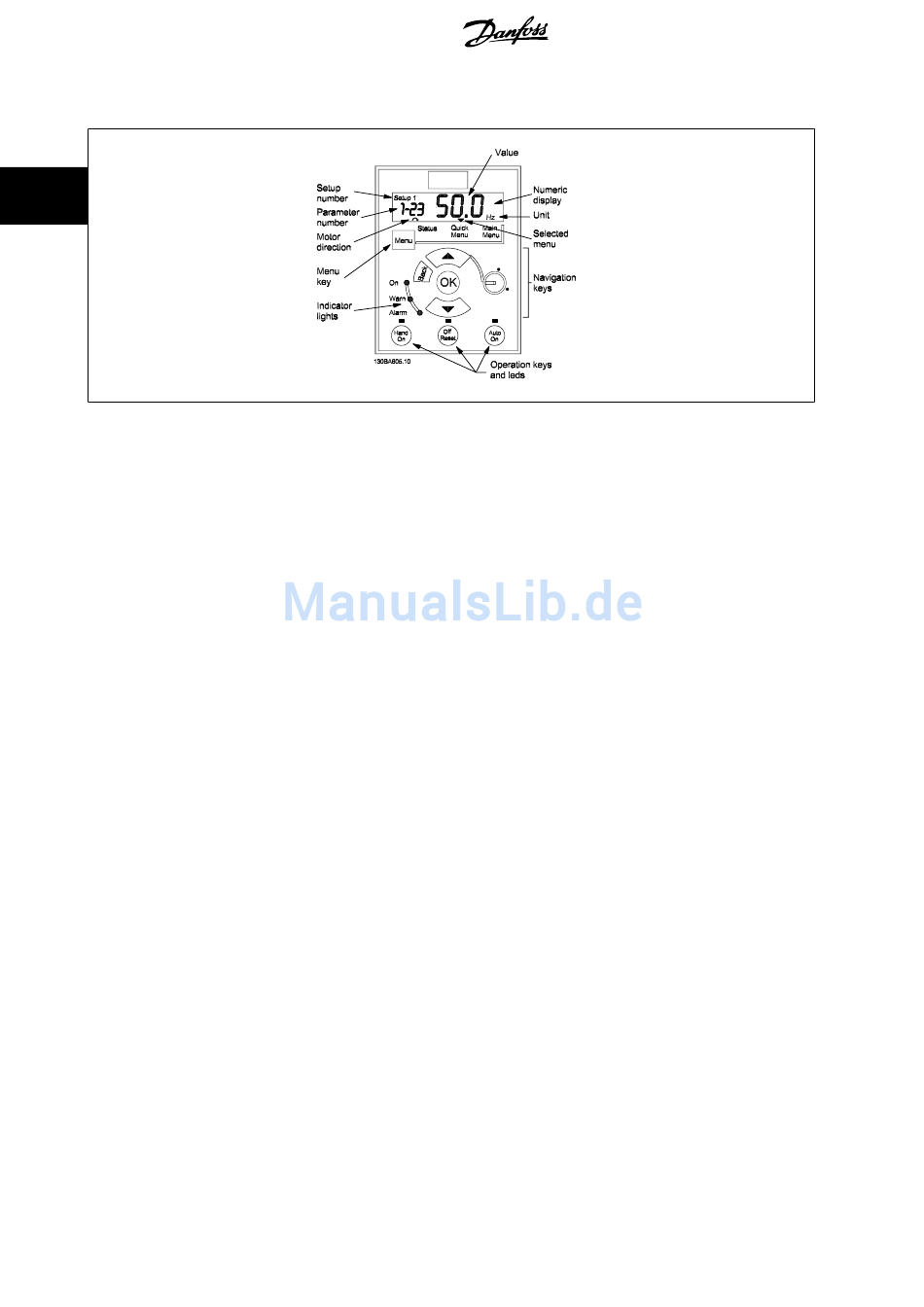

Illustration 2.7: Beschreibung der LCP Tasten und des Displays
[MENU] wählt eines der folgenden Menüs:
Zustandsmenü:
Nur für Anzeigen.
Quick Menu:
Zum Zugriff auf Quick-Menüs 1 bzw. 2.
Main Menu:
Zum Programmieren sämtlicher Parameter.
Detaillierte Informationen zum Programmieren enthält das
ungshandbuch
, MG02CXYY.
Navigationstasten:
[Back]
bringt Sie zum früheren Schritt oder zur nächsthöheren Ebene in der Navigationsstruktur.
▲
▼
Die Pfeiltasten [
] [
]
dienen dazu, zwischen Befehlen und Parametern zu wechseln.
[OK]:
Wird benutzt, um einen mit dem Cursor markierten Parameter auszuwählen und um die Änderung einer Parametereinstellung zu bestätigen.
Bedientasten:
Eine gelbe LED über den Bedientasten zeigt die aktive Taste an.
[Hand on]
startet den Motor und ermöglicht die Steuerung des Frequenzumrichters über das LCP.
[Off/Reset]
dient zum Stoppen des angeschlossenen Motors, außer im Alarmmodus. In diesem Fall erfolgt ein Zurücksetzen des Motors.
[Auto on]
wird gewählt, wenn der Frequenzumrichter über die Steuerklemmen oder serielle Kommunikation gesteuert werden soll.
[Potentiometer] (LCP12):
Im
Autobetrieb
dient das Potentiometer als zusätzlicher programmierbarer Analogeingang.
Handbetrieb
Im
bestimmt das Potentiometer den Ortsollwert.
▲
▼
Die Pfeiltasten [
] und [
] dienen zum Navigieren zwischen den verschiedenen Optionen, die unter jedem Menü zur Verfügung stehen.
Im Display wird der jeweilige Zustandsmodus durch einen kleinen Pfeil über „Status" angezeigt.
Das Quick-Menü bietet schnellen Zugang zu den am häufigsten verwendeten Parametern.
1.
Zum Aufruf des Quick-Menüs drücken Sie die Taste [MENU], bis der Pfeil im Display über
2.
Wählen Sie QM1 oder QM2 über [
26
Programmier-
Abhängig von der Betriebsart des Frequenzumrichters hat das Potentiometer zwei verschiedene Funktionsweisen.
▲
▼
] [
] und drücken Sie dann auf [OK].
MG.02.B4.83 - VLT
Quick Guide for VLT Micro FC 51
Quick Menu
steht.
®
is a registered Danfoss trademark
